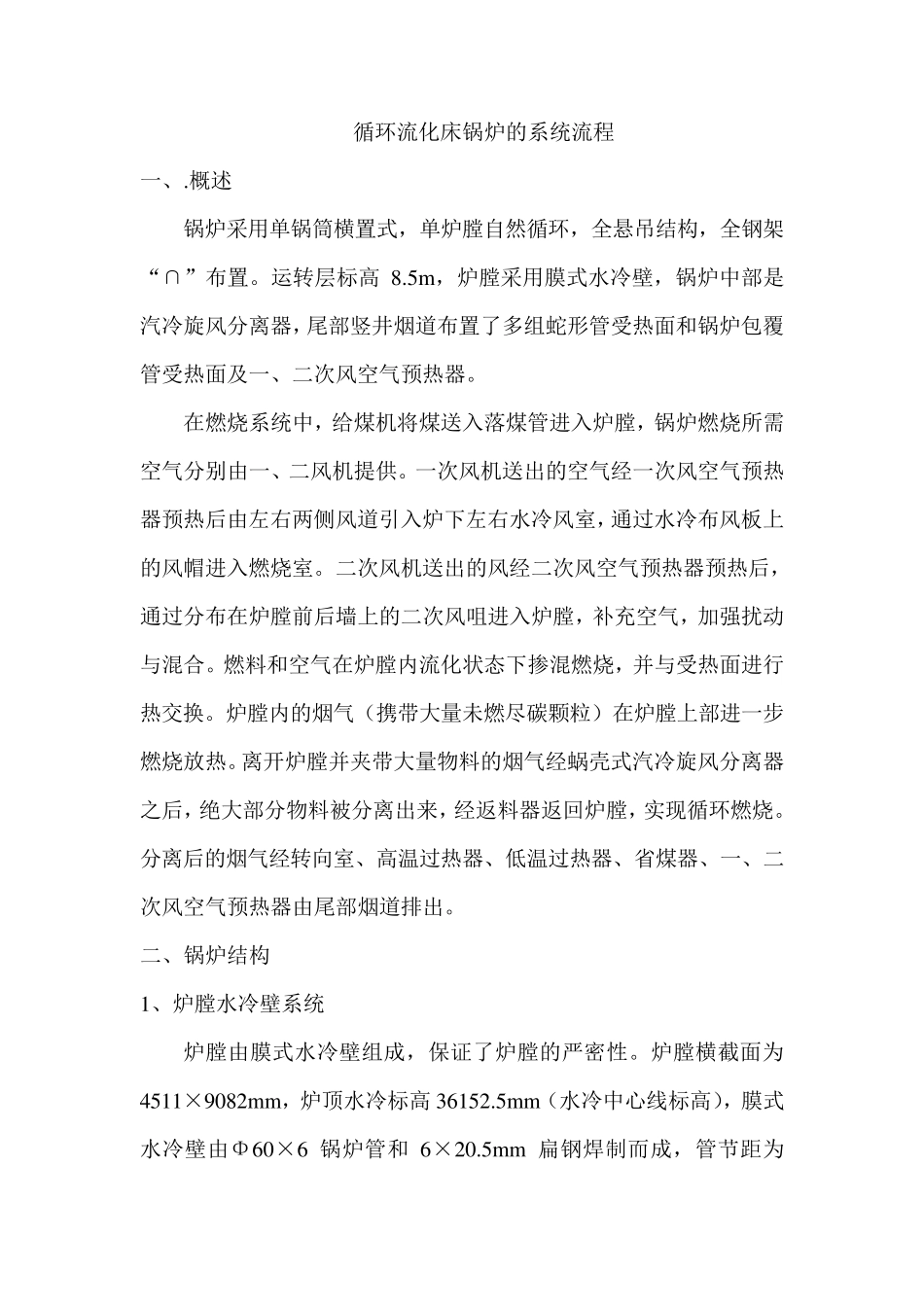

循环流化床锅炉的系统流程_第1页
1/11

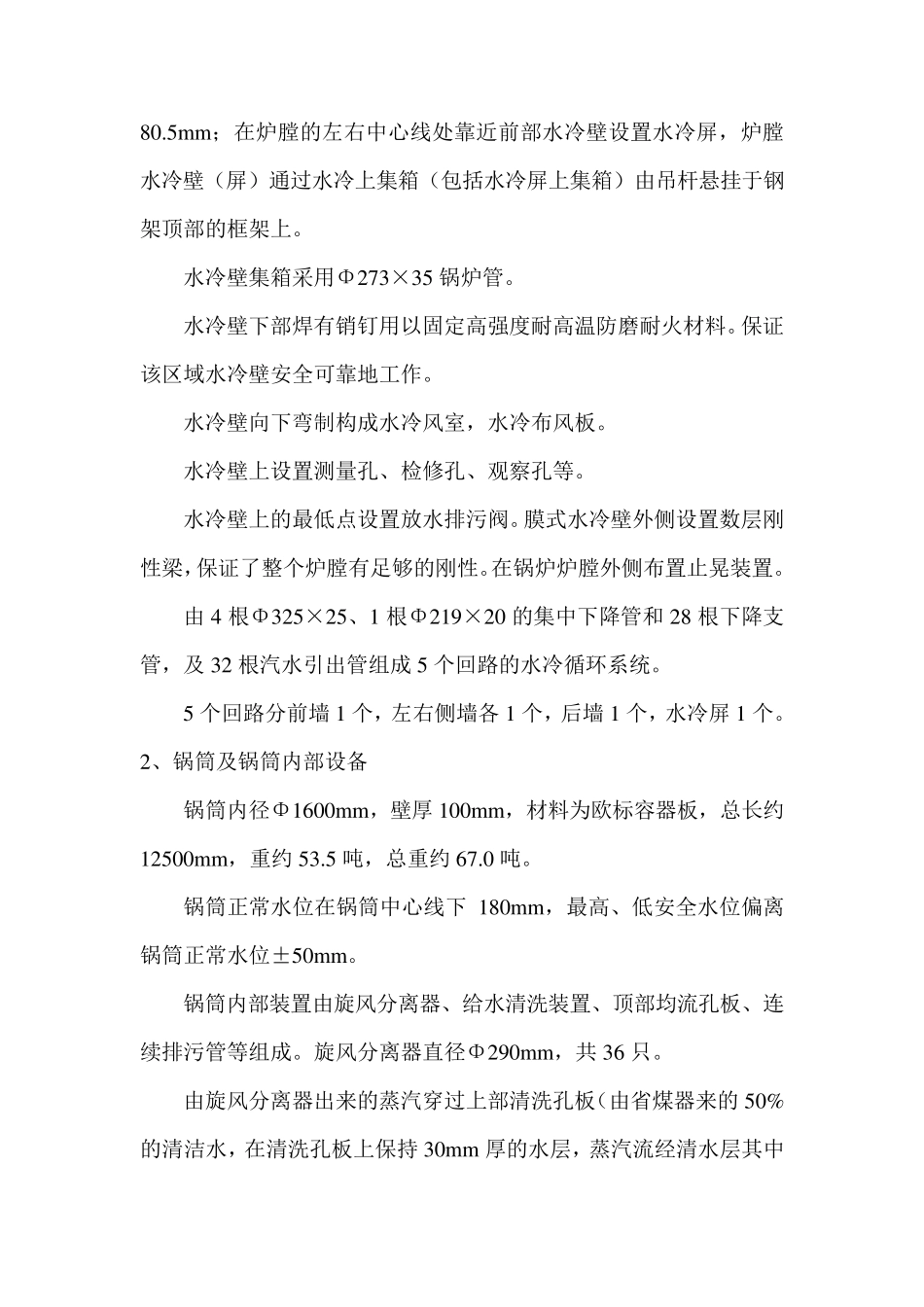

循环流化床锅炉的系统流程_第2页
2/11

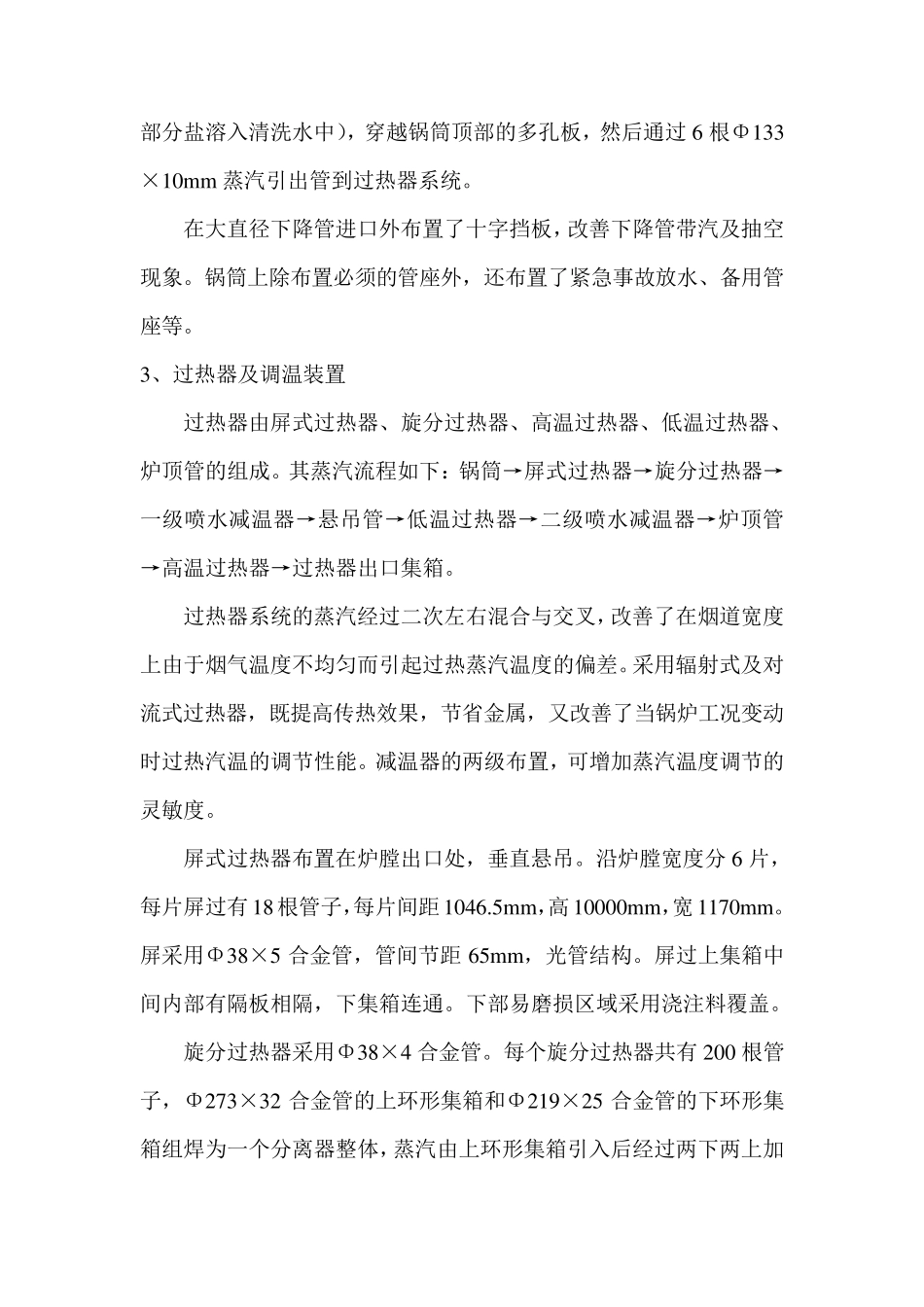

循环流化床锅炉的系统流程_第3页
3/11
循环流化床锅炉的系统流程 一、.概述 锅炉采用单锅筒横置式,单炉膛自然循环,全悬吊结构,全钢架“∩”布置。运转层标高 8.5m ,炉膛采用膜式水冷壁,锅炉中部是汽冷旋风分离器,尾部竖井烟道布置了多组蛇形管受热面和锅炉包覆管受热面及一、二次风空气预热器。 在燃烧系统中,给煤机将煤送入落煤管进入炉膛,锅炉燃烧所需空气分别由一、二风机提供。一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下左右水冷风室,通过水冷布风板上的风帽进入燃烧室。二次风机送出的风经二次风空气预热器预热后,通过分布在炉膛前后墙上的二次风咀进入炉膛,补充空气,加强扰动与混合。燃料和空气在炉膛内流化状态下掺混燃烧,并与受热面进行热交换。炉膛内的烟气(携带大量未燃尽碳颗粒)在炉膛上部进一步燃烧放热。离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后,绝大部分物料被分离出来,经返料器返回炉膛,实现循环燃烧。分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。 二、锅炉结构 1、炉膛水冷壁系统 炉膛由膜式水冷壁组成,保证了炉膛的严密性。炉膛横截面为4511×9082m m ,炉顶水冷标高 36152.5m m(水冷中心线标高),膜式水冷壁由Φ60×6 锅炉管和 6×20.5m m扁钢焊制而成,管节距为80.5m m ;在炉膛的左右中心线处靠近前部水冷壁设置水冷屏,炉膛水冷壁(屏)通过水冷上集箱(包括水冷屏上集箱)由吊杆悬挂于钢架顶部的框架上。 水冷壁集箱采用Φ273×35 锅炉管。 水冷壁下部焊有销钉用以固定高强度耐高温防磨耐火材料。保证该区域水冷壁安全可靠地工作。 水冷壁向下弯制构成水冷风室,水冷布风板。 水冷壁上设置测量孔、检修孔、观察孔等。 水冷壁上的最低点设置放水排污阀。膜式水冷壁外侧设置数层刚性梁,保证了整个炉膛有足够的刚性。在锅炉炉膛外侧布置止晃装置。 由 4 根Φ325×25、1 根Φ219×20 的集中下降管和 28 根下降支管,及 32 根汽水引出管组成 5 个回路的水冷循环系统。 5 个回路分前墙1 个,左右侧墙各1 个,后墙1 个,水冷屏 1 个。2、锅筒及锅筒内部设备 锅筒内径Φ1600m m ,壁厚100m m ,材料为欧标容器板,总长约12500m m ,重约53.5 吨,总重约67.0 吨。 锅筒正常水位在锅筒中心线下 180m m ,最高、低安全水位偏离锅筒正常水位±50m m 。 锅筒内部装置由旋风分离器、给水清洗装置、...
