微启式安全阀与全启式安全阀

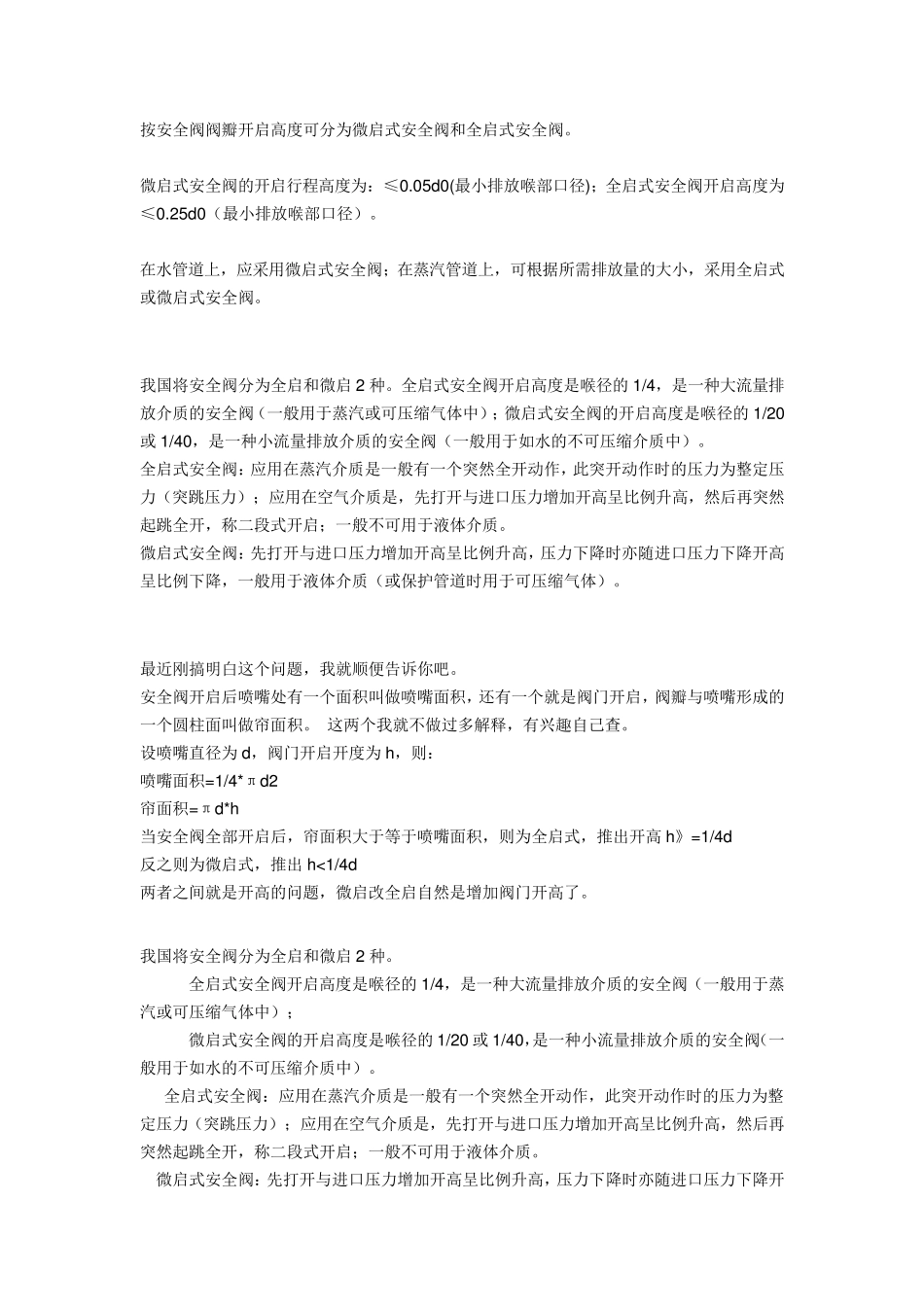

微启式安全阀与全启式安全阀_第1页
1/7

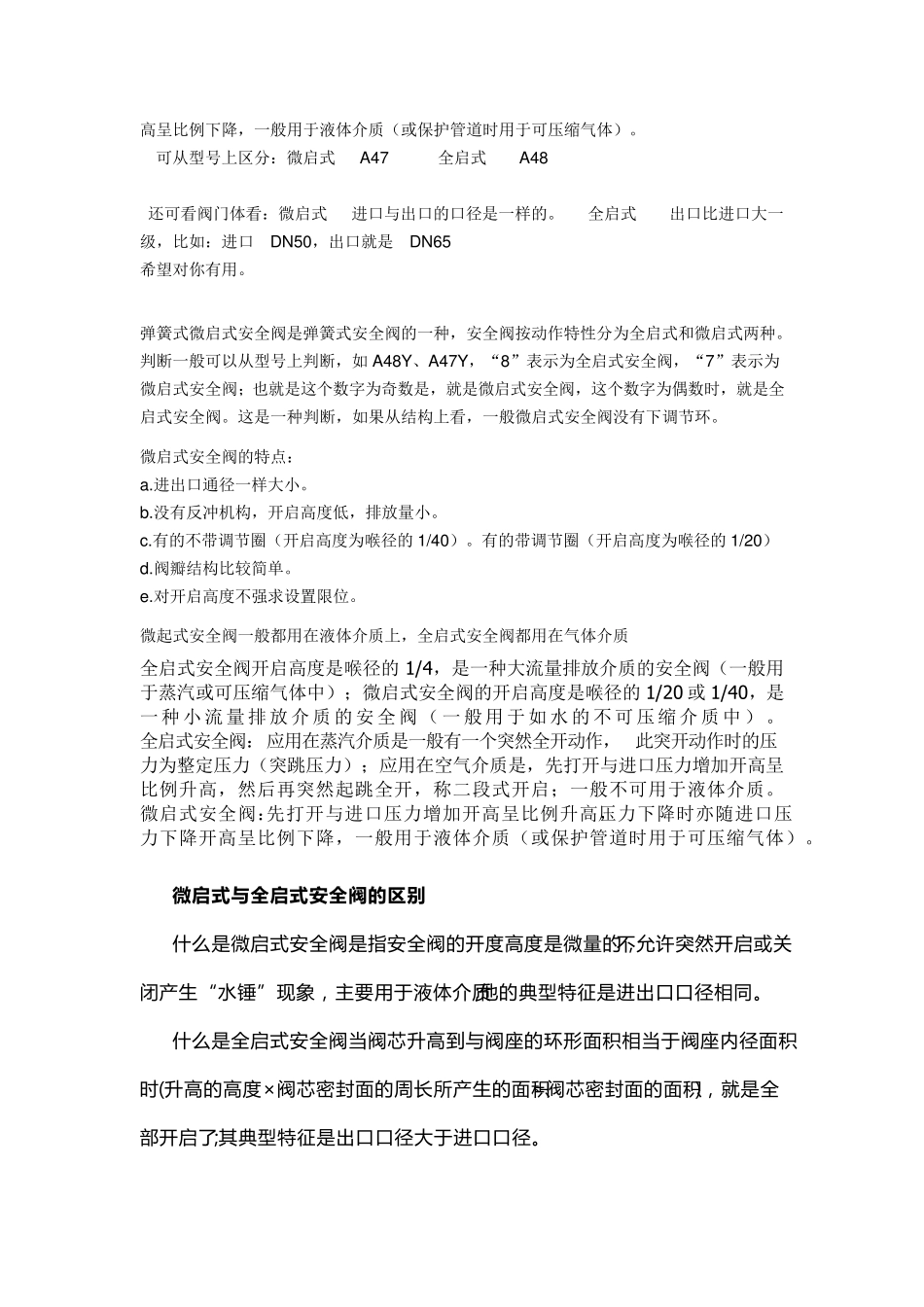

微启式安全阀与全启式安全阀_第2页
2/7

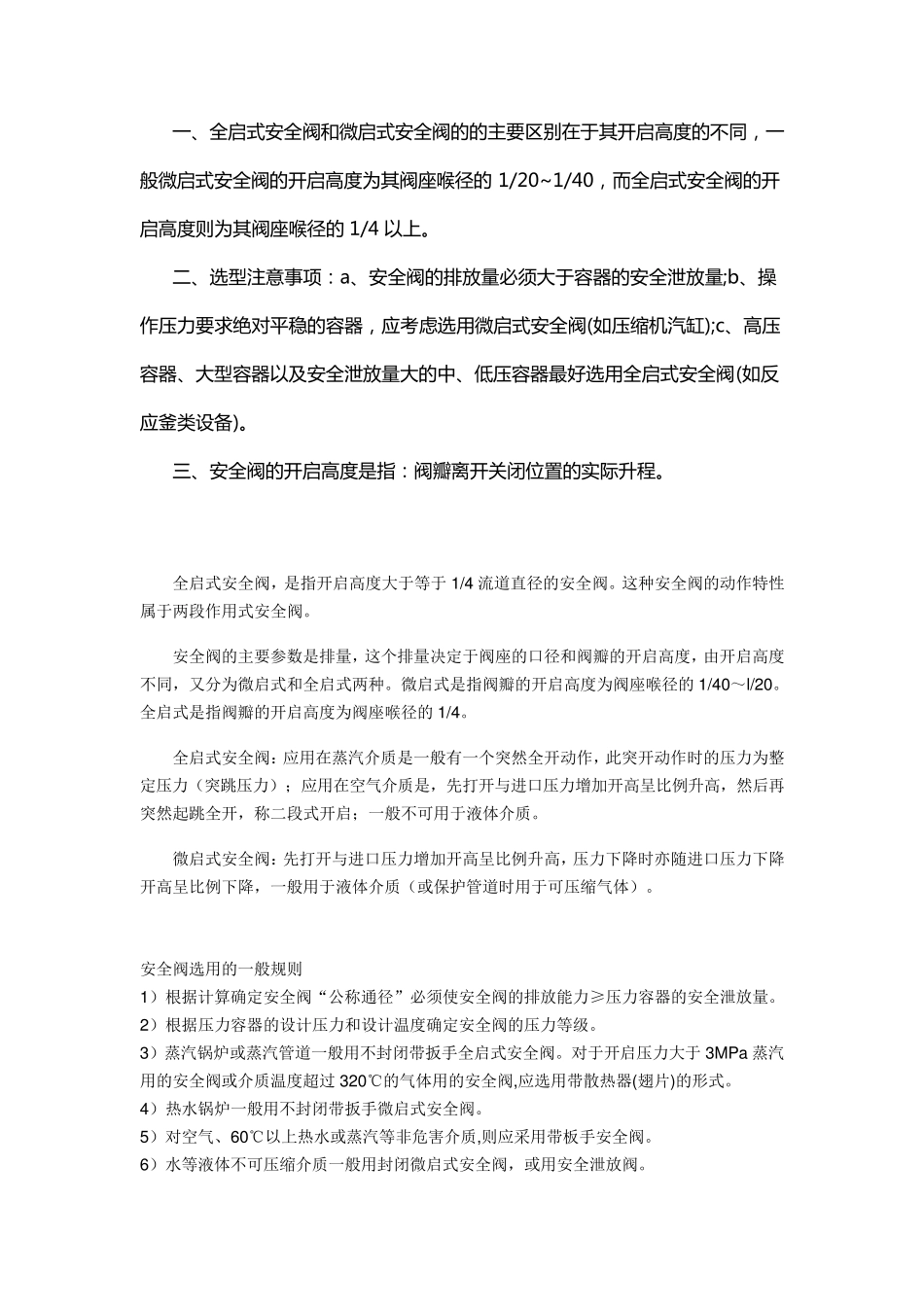

微启式安全阀与全启式安全阀_第3页
3/7
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。 微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。 在水管道上,应采用微启式安全阀;在蒸汽管道上,可根据所需排放量的大小,采用全启式或微启式安全阀。 我国将安全阀分为全启和微启 2 种。全启式安全阀开启高度是喉径的 1/4,是一种大流量排放介质的安全阀(一般用于蒸汽或可压缩气体中);微启式安全阀的开启高度是喉径的 1/20或 1/40,是一种小流量排放介质的安全阀(一般用于如水的不可压缩介质中)。 全启式安全阀:应用在蒸汽介质是一般有一个突然全开动作,此突开动作时的压力为整定压力(突跳压力);应用在空气介质是,先打开与进口压力增加开高呈比例升高,然后再突然起跳全开,称二段式开启;一般不可用于液体介质。 微启式安全阀:先打开与进口压力增加开高呈比例升高,压力下降时亦随进口压力下降开高呈比例下降,一般用于液体介质(或保护管道时用于可压缩气体)。 最近刚搞明白这个问题,我就顺便告诉你吧。 安全阀开启后喷嘴处有一个面积叫做喷嘴面积,还有一个就是阀门开启,阀瓣与喷嘴形成的一个圆柱面叫做帘面积。 这两个我就不做过多解释,有兴趣自己查。 设喷嘴直径为 d,阀门开启开度为 h,则: 喷嘴面积=1/4*πd2 帘面积=πd*h 当安全阀全部开启后,帘面积大于等于喷嘴面积,则为全启式,推出开高 h》=1/4d 反之则为微启式,推出 h<1/4d 两者之间就是开高的问题,微启改全启自然是增加阀门开高了。 我国将安全阀分为全启和微启 2 种。 全启式安全阀开启高度是喉径的 1/4,是一种大流量排放介质的安全阀(一般用于蒸汽或可压缩气体中); 微启式安全阀的开启高度是喉径的 1/20 或 1/40,是一种小流量排放介质的安全阀(一般用于如水的不可压缩介质中)。 全启式安全阀:应用在蒸汽介质是一般有一个突然全开动作,此突开动作时的压力为整定压力(突跳压力);应用在空气介质是,先打开与进口压力增加开高呈比例升高,然后再突然起跳全开,称二段式开启;一般不可用于液体介质。 微启式安全阀:先打开与进口压力增加开高呈比例升高,压力下降时亦随进口压力下降开高呈比例下降,一般用于液体介质(或保护管道时用于可压缩气体)。 可从型号上区分:微启式 A47 全启式 A48 还可看阀门体看:微启式 进口与出口的口径是一样的。 全启式 出口比进口大一级,...
