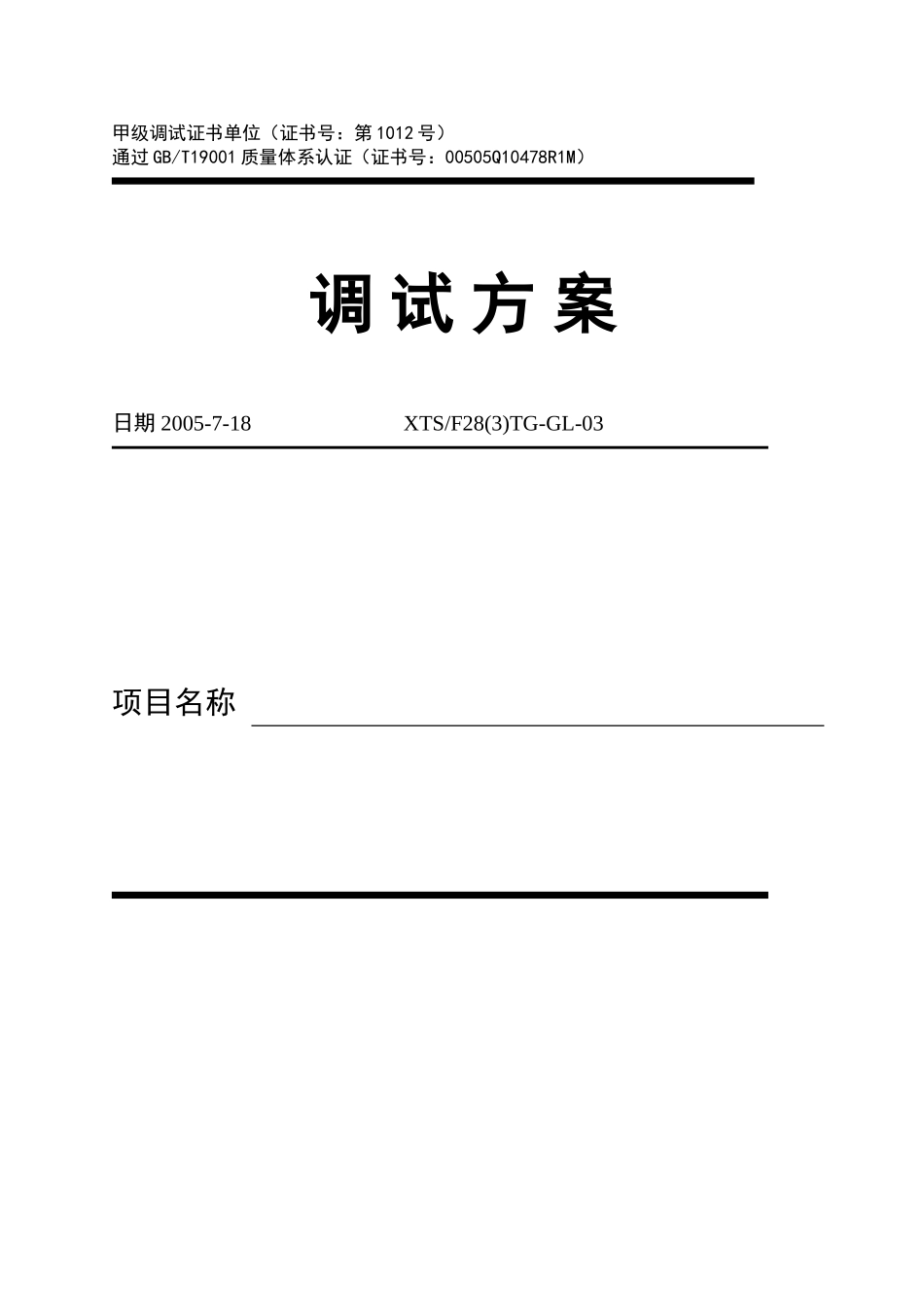

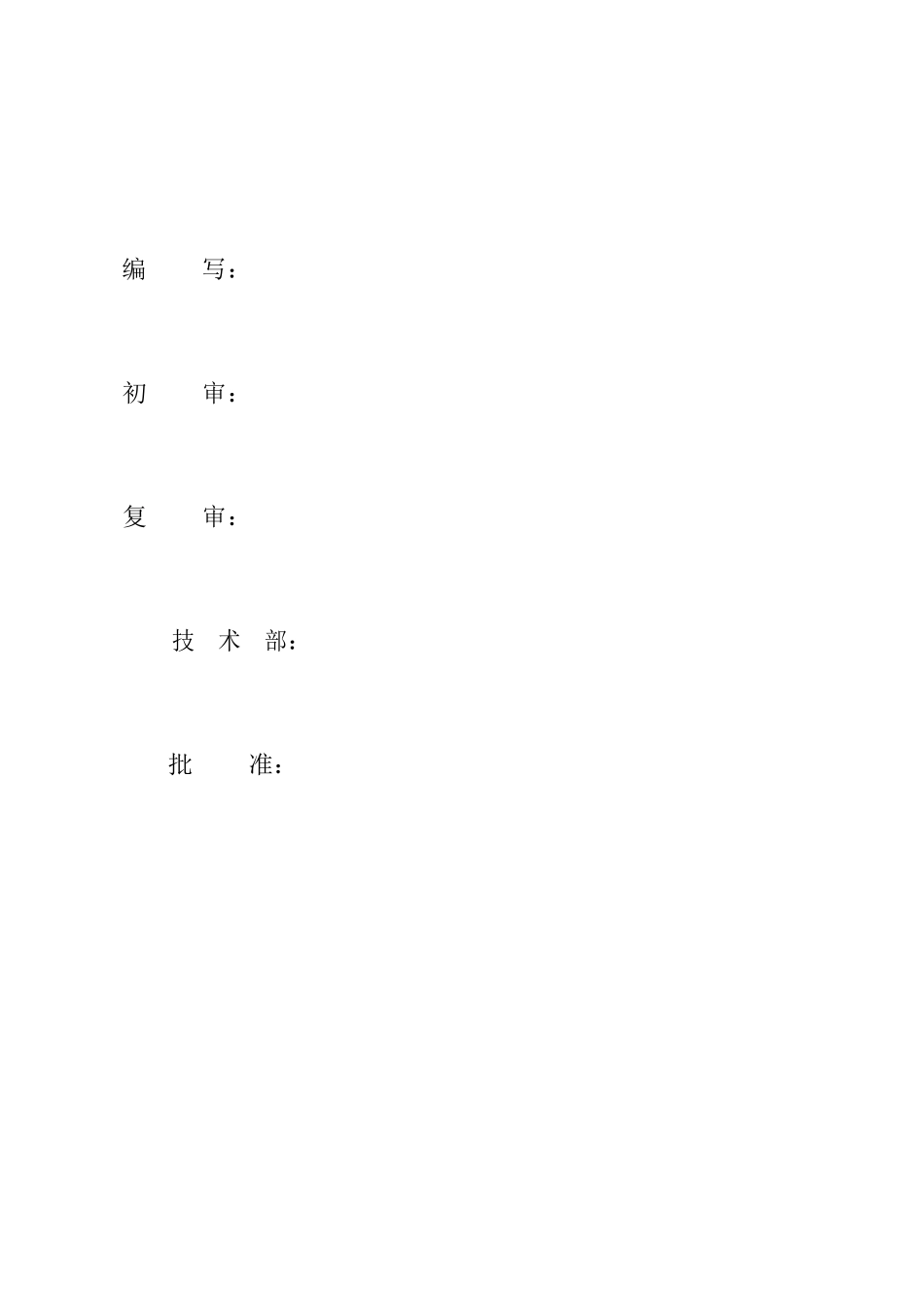

甲级调试证书单位（证书号：第 1012 号）通过 GB/T19001 质量体系认证（证书号：00505Q10478R1M）调 试 方 案日期 2005-7-18 XTS/F28(3)TG-GL-03项目名称 编写： 初审： 复审： 技 术 部： 批 准： 某机组锅炉蒸汽严密性及安全阀调试方案1 设备概况中国大唐湘潭电厂二期工程 2×600MW 机组锅炉系东方锅炉（集团）有限公司生产的 DG1900/25.4-Ⅱ1 型超临界参数变压直流本生锅炉，锅炉配 13 台德莱赛公司生产的全量型弹簧安全阀及两台动力控制泄压阀（PCV），分别装在一次汽系统和二次汽系统上。屏式过热器进口设 4 只（两侧各 2），主汽管道上设 2 只 PCV 阀和 1 只弹簧式安全阀；冷再进口设 6 只（两侧各 3），热再出口设 2 只（两侧各 1）。安全阀的整定压力和启闭压差原则上制造厂已调整完毕，上下调整环、调整套、调整螺丝的位置都作了记录，供货同时交给用户。但是由于厂家给定的数据不一定完全准确，加之运输或安装过程中各部件的位置有可能改变，因此，有必要进行安全阀的整定。蒸汽严密性试验的目的是检验锅炉范围内汽水管路焊口、手孔、法兰、阀门的严密性及锅炉的膨胀情况。1.1 主要设计参数名 称单位BMCRECRBRL过热蒸汽流量t/h19131664.11810.6过热器出口蒸汽压力MPa(g)25.425.025.3过热器出口蒸汽温度℃571571571再热蒸汽流量t/h1582.11388.21493.5再热器进口蒸汽压力MPa(g)4.3363.8024.087再热器出口蒸汽压力MPa(g)4.1463.6323.907再热器进口蒸汽温度℃311299305再热器出口蒸汽温度℃569569569名 称单位BMCRECRBRL省煤器进口给水温度℃2812722771.2 安全阀的技术数据安 装 位 置阀门规格阀 门型 号整定压力MPa回座 比温度℃排 放 量 t/h高过出口3”×8”1753WF30.834~7%571257屏过进口3”×8”1743WD31.594~7%448414屏过进口3”×8”1743WD31.594~7%448414屏过进口3”×8”1743WD31.594~7%448414屏过进口3”×8”1743WD31.594~7%448414高再出口6”×8”1775QWF4.94~7%569125高再出口6”×8”1775QWF5.04~7%569128低再进口6”×8”1775QWB5.14~7%311166低再进口6”×8”1775QWB5.24~7%311169低再进口6”×8”1705RWB5.254~7%311247低再进口6”×8”1705RWB5.254~7%311247低再进口6”×8”1705RRWB5.254~7%311280低再进口6”×8”1705RRWB5.254~7%311280PCV2.5”×4”3547W(V)273%571159PCV2.5”×4”3547W(V)273%5711592 锅炉蒸汽严密性试验及安全阀整定遵循标准2.1 DL612—199...
