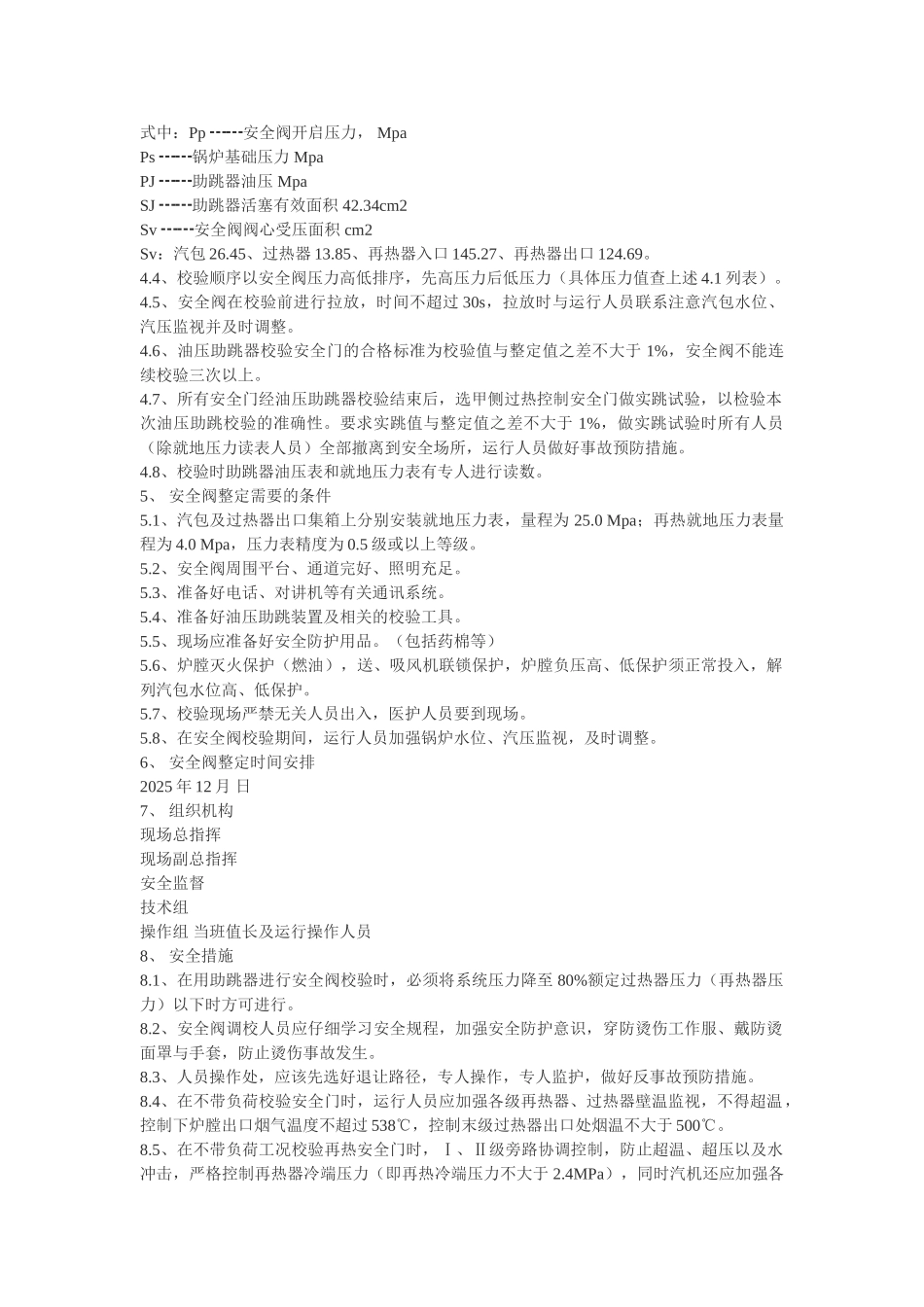

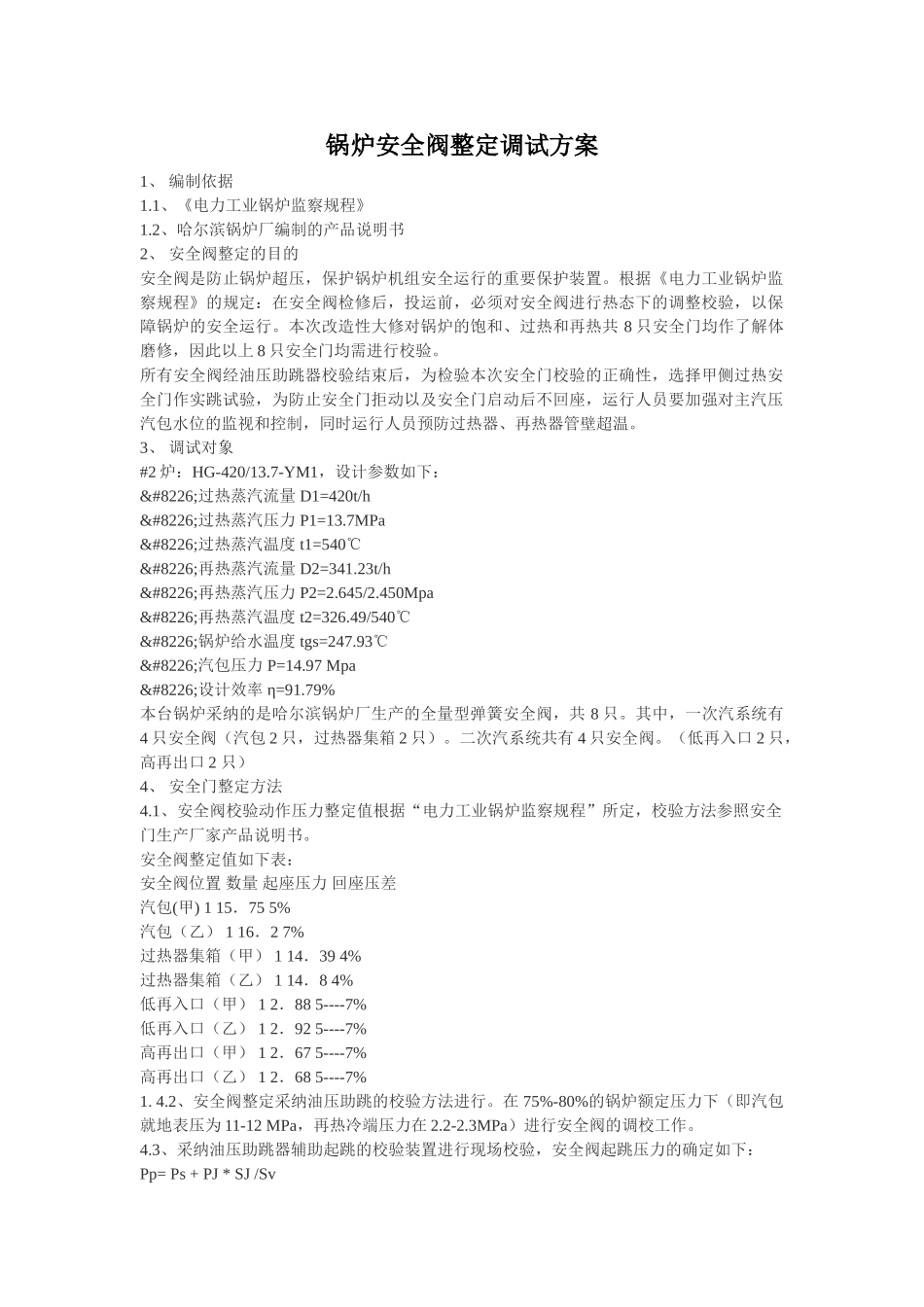

锅炉安全阀整定调试方案1、 编制依据1.1、《电力工业锅炉监察规程》1.2、哈尔滨锅炉厂编制的产品说明书2、 安全阀整定的目的安全阀是防止锅炉超压，保护锅炉机组安全运行的重要保护装置。根据《电力工业锅炉监察规程》的规定：在安全阀检修后，投运前，必须对安全阀进行热态下的调整校验，以保障锅炉的安全运行。本次改造性大修对锅炉的饱和、过热和再热共 8 只安全门均作了解体磨修，因此以上 8 只安全门均需进行校验。所有安全阀经油压助跳器校验结束后，为检验本次安全门校验的正确性，选择甲侧过热安全门作实跳试验，为防止安全门拒动以及安全门启动后不回座，运行人员要加强对主汽压汽包水位的监视和控制，同时运行人员预防过热器、再热器管壁超温。3、 调试对象#2 炉：HG-420/13.7-YM1，设计参数如下：•过热蒸汽流量 D1=420t/h•过热蒸汽压力 P1=13.7MPa•过热蒸汽温度 t1=540℃•再热蒸汽流量 D2=341.23t/h•再热蒸汽压力 P2=2.645/2.450Mpa•再热蒸汽温度 t2=326.49/540℃•锅炉给水温度 tgs=247.93℃•汽包压力 P=14.97 Mpa•设计效率 η=91.79%本台锅炉采纳的是哈尔滨锅炉厂生产的全量型弹簧安全阀，共 8 只。其中，一次汽系统有4 只安全阀（汽包 2 只，过热器集箱 2 只）。二次汽系统共有 4 只安全阀。（低再入口 2 只，高再出口 2 只）4、 安全门整定方法4.1、安全阀校验动作压力整定值根据“电力工业锅炉监察规程”所定，校验方法参照安全门生产厂家产品说明书。安全阀整定值如下表：安全阀位置 数量 起座压力 回座压差汽包(甲) 1 15．75 5%汽包（乙） 1 16．2 7%过热器集箱（甲） 1 14．39 4%过热器集箱（乙） 1 14．8 4%低再入口（甲） 1 2．88 5----7%低再入口（乙） 1 2．92 5----7%高再出口（甲） 1 2．67 5----7%高再出口（乙） 1 2．68 5----7%1. 4.2、安全阀整定采纳油压助跳的校验方法进行。在 75%-80%的锅炉额定压力下（即汽包就地表压为 11-12 MPa，再热冷端压力在 2.2-2.3MPa）进行安全阀的调校工作。4.3、采纳油压助跳器辅助起跳的校验装置进行现场校验，安全阀起跳压力的确定如下：Pp= Ps + PJ * SJ /Sv 式中：Pp ┅┅安全阀开启压力， MpaPs ┅┅锅炉基础压力 MpaPJ ┅┅助跳器油压 MpaSJ ┅┅助跳器活塞有效面积 42.34cm2Sv ┅┅安全阀阀心受压面积 cm2 Sv：汽包 26.45、过热器...
