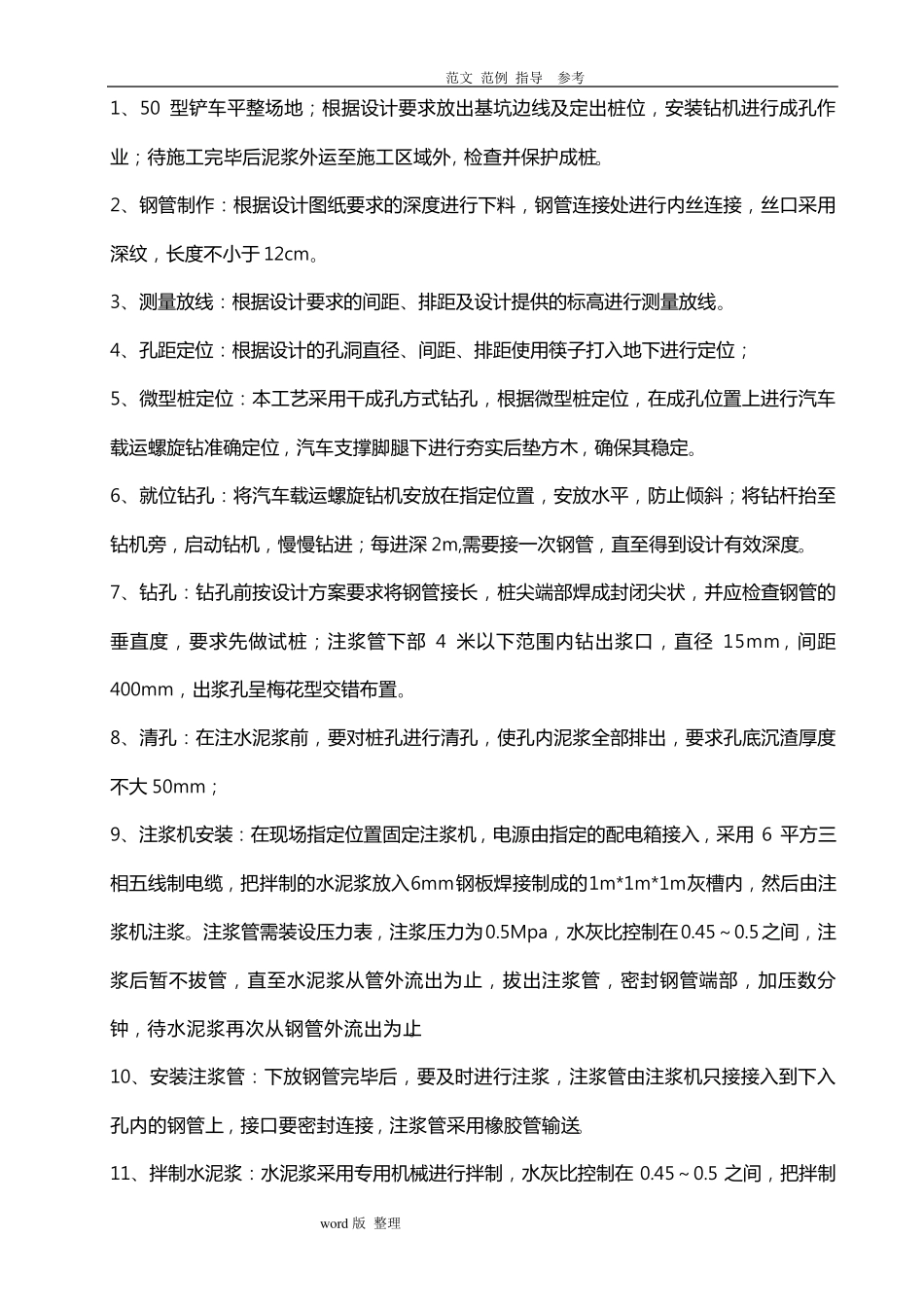

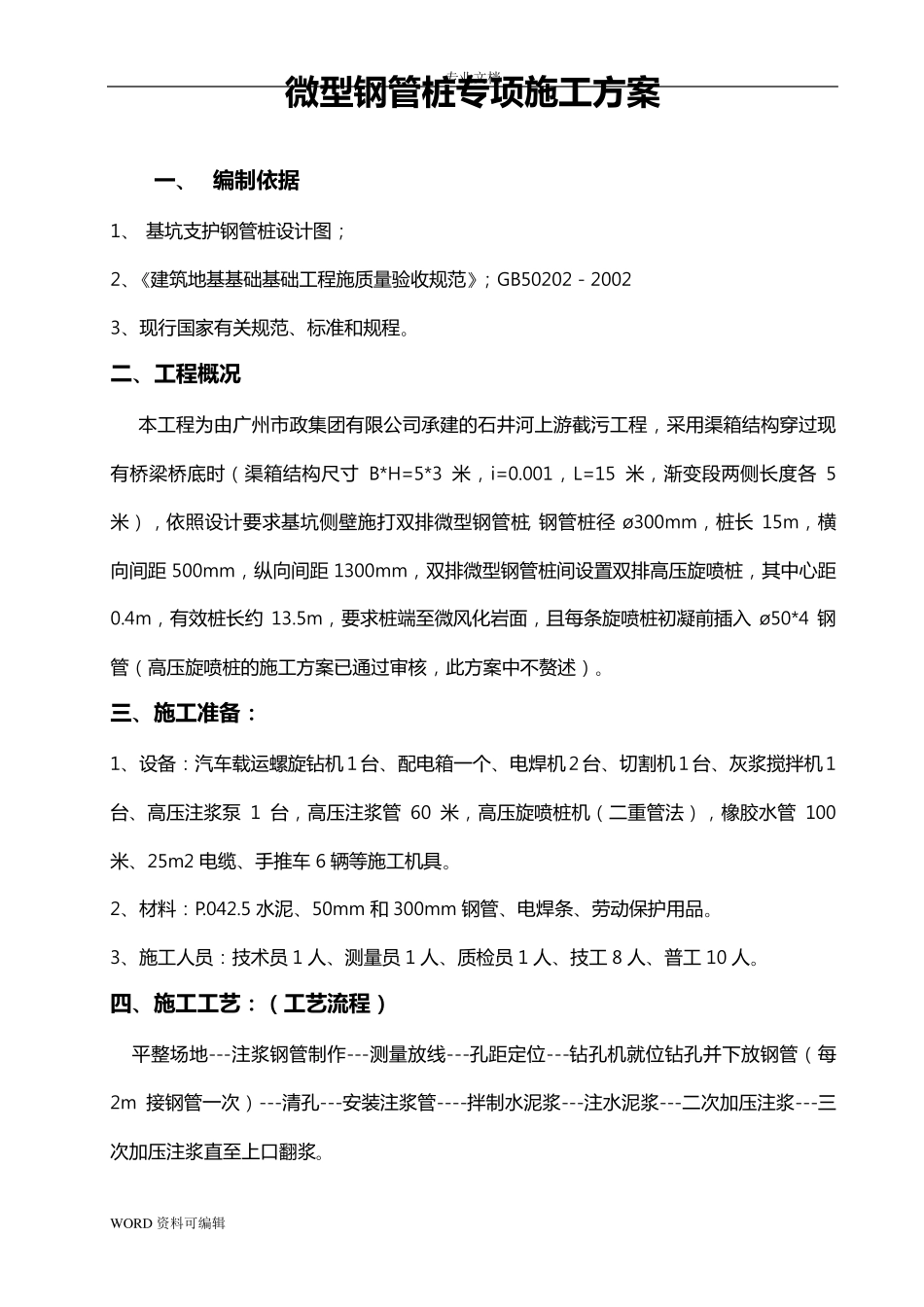

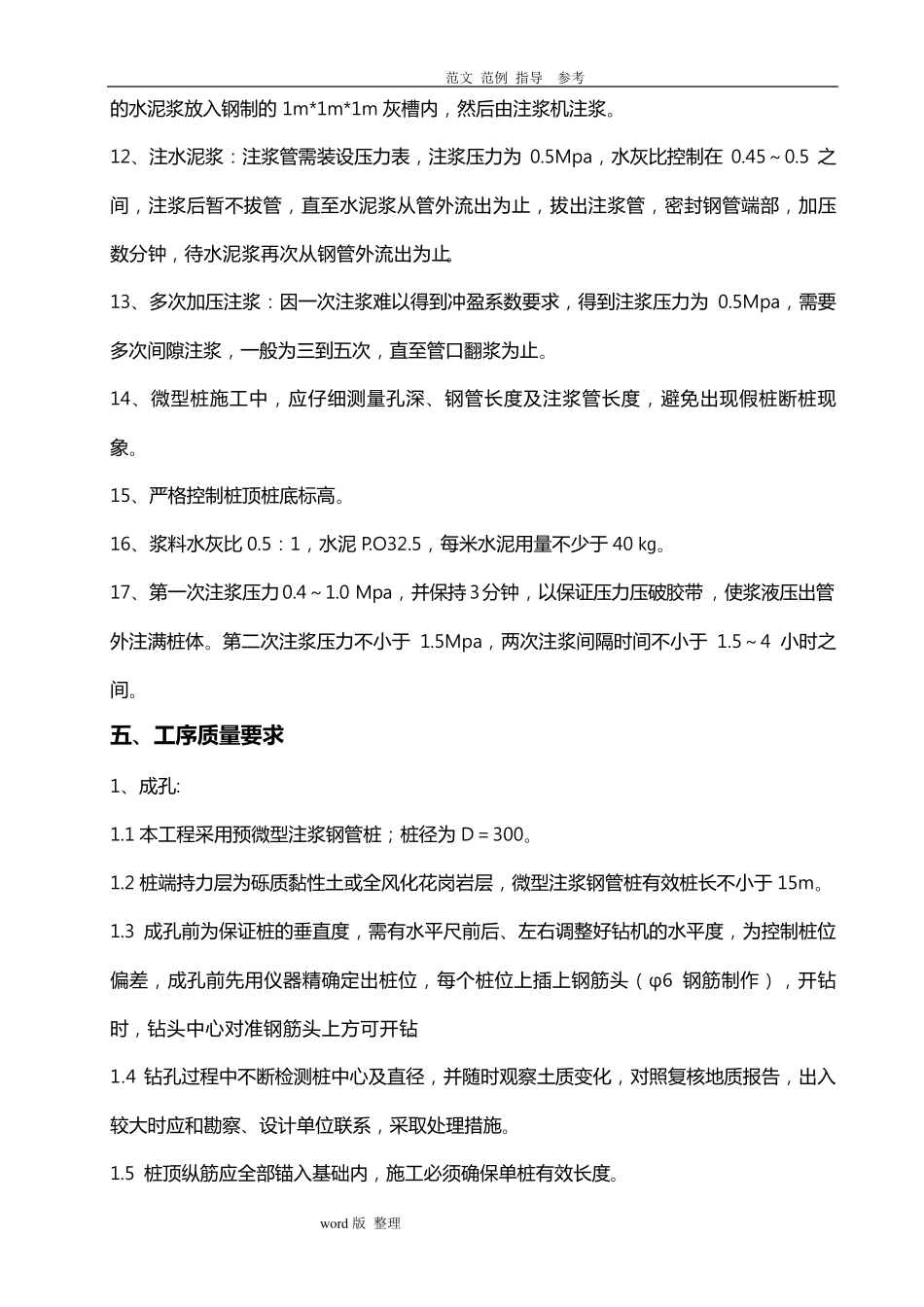

专业文档 W ORD 资料可编辑 微 型 钢 管 桩 专 项 施 工 方 案 一、 编制依据 1、 基坑支护钢管桩设计图； 2、《建筑地基基础基础工程施质量验收规范》； GB50202－ 2002 3、现行国家有关规范、标准和规程。 二、工 程概况 本工程为由广州市政集团有限公司承建的石井河上游截污工程， 采用渠箱结构穿过现有桥梁桥底时（渠箱结构尺寸 B*H=5*3 米， i=0.001， L=15 米， 渐变段两侧长度各 5米） ， 依照设计要求基坑侧壁施打双排微型钢管桩， 钢管桩径 ø300mm， 桩长 15m， 横向间距 500mm， 纵向间距 1300mm， 双排微型钢管桩间设置双排高压旋喷桩， 其中心距0.4m， 有效桩长约 13.5m， 要求桩端至微风化岩面， 且每条旋喷桩初凝前插入 ø50*4 钢管（高压旋喷桩的施工方案已通过审核， 此方案中不赘述） 。 三、施 工 准备： 1、设备： 汽车 载 运 螺 旋钻 机 1 台 、配 电 箱一个、电 焊机 2 台 、切割机 1 台 、灰浆搅拌机 1台 、高压注浆泵 1 台 ， 高压注浆管 60 米， 高压旋喷桩机 （二重管法） ， 橡胶水管 100米、25m2 电 缆、手推车 6 辆等施工机 具。 2、材料： P.042.5 水泥、50mm 和 300mm 钢管、电 焊条、劳动保护用品。 3、施工人员： 技术员 1 人、测量员 1 人、质检员 1 人、技工 8 人、普工 10 人。 四、施 工 工 艺：（工 艺流程） 平整场地---注浆钢管制作---测量放线---孔距定位---钻 孔机 就位钻 孔并下放钢管（每2m 接钢管一次） ---清孔---安装注浆管----拌制水泥浆---注水泥浆---二次加压注浆---三次加压注浆直至上口翻浆。 范文 范例 指导 参考 w ord 版 整理 1、50 型铲车平整场地；根据设计要求放出基坑边线及定出桩位，安装钻机进行成孔作业；待施工完毕后泥浆外运至施工区域外，检查并保护成桩。 2、钢管制作：根据设计图纸要求的深度进行下料，钢管连接处进行内丝连接，丝口采用深纹，长度不小于 12cm。 3、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。 4、孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位； 5、微型桩定位：本工艺采用干成孔方式钻孔，根据微型桩定位，在成孔位置上进行汽车载运螺旋钻准确定位，汽车支撑脚腿下进行夯实后垫方木，确保其稳定。 6、就位钻孔：将汽车载运螺旋钻机安放在指定位置，安放水平，...
