微型钢管桩施工方案

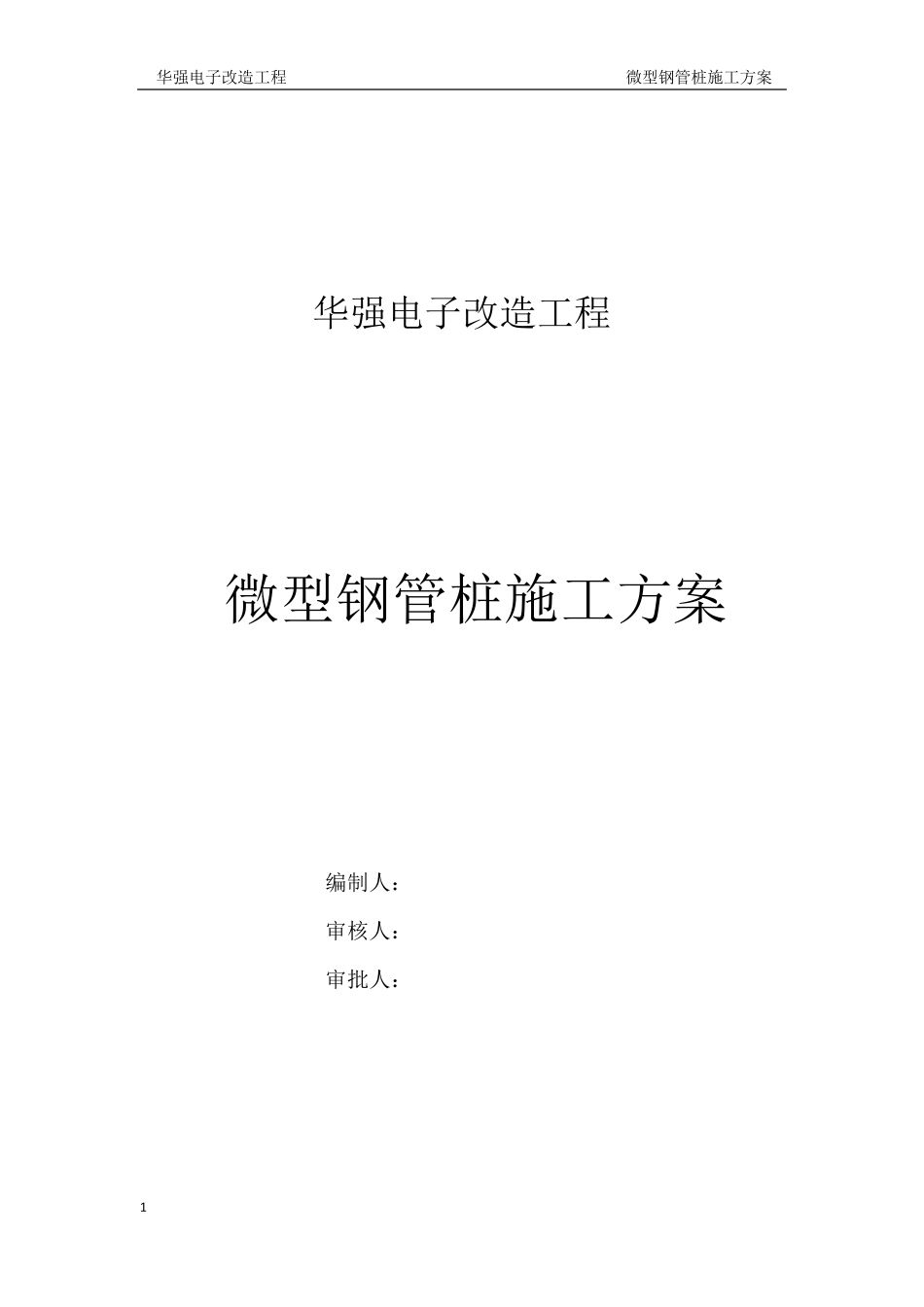

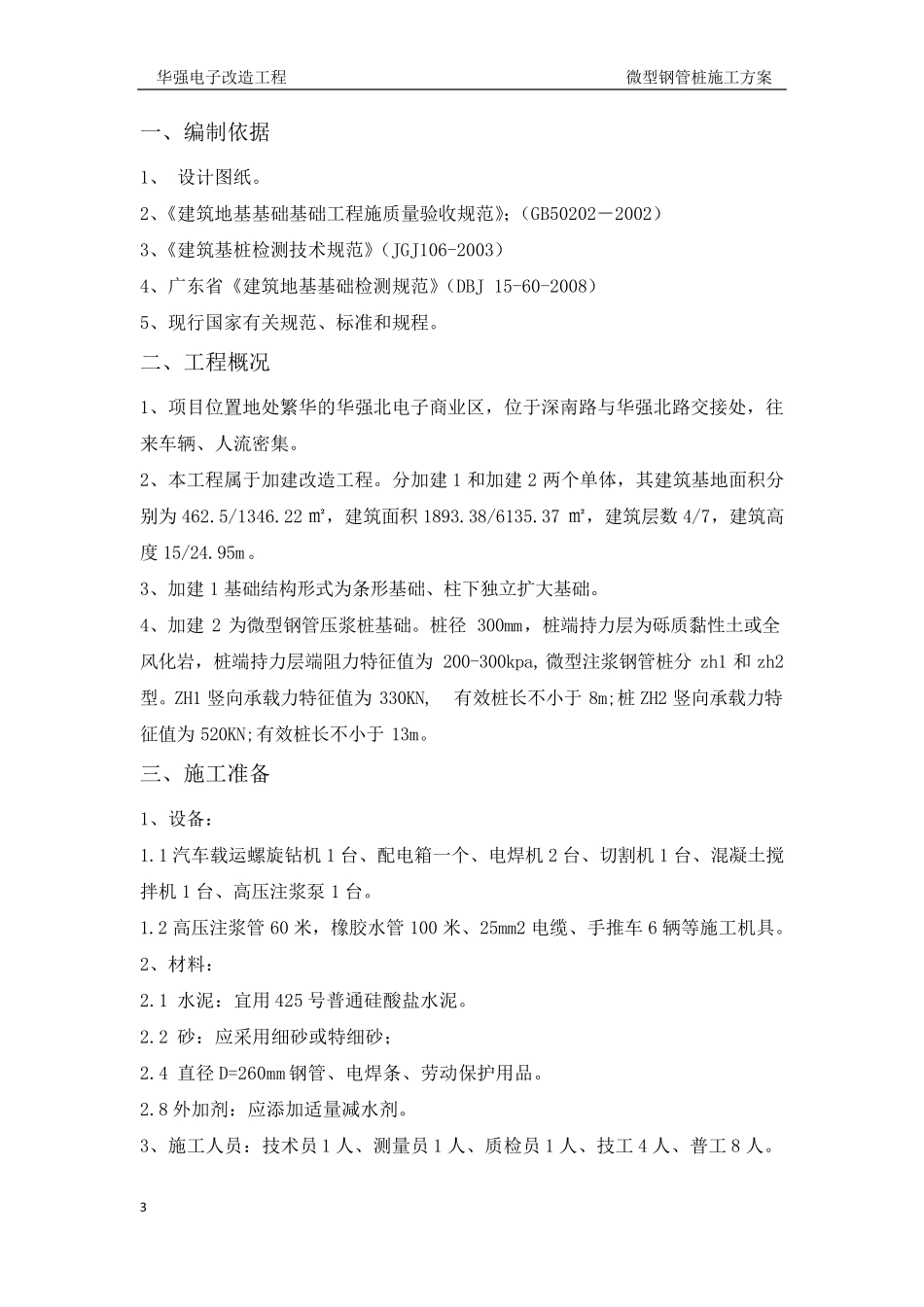

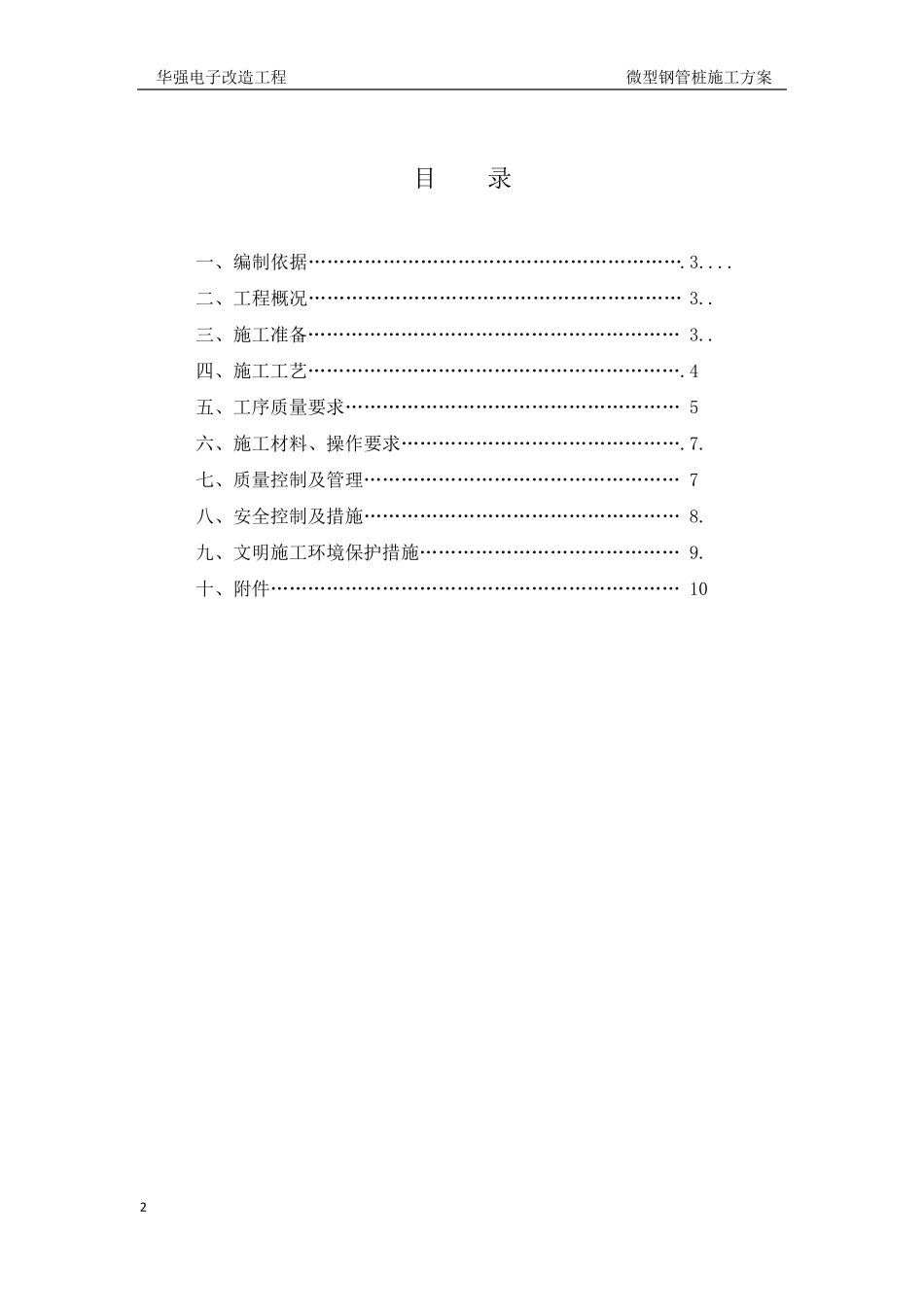

华强电子改造工程 微型钢管桩施工方案 1 华强电子改造工程 微型钢管桩施工方案 编制人： 审核人： 审批人： 华强电子改造工程 微型钢管桩施工方案 2 目 录 一、编制依据…………………………………………………….3.... 二、工程概况…………………………………………………… 3.. 三、施工准备…………………………………………………… 3.. 四、施工工艺…………………………………………………….4 五、工序质量要求……………………………………………… 5 六、施工材料、操作要求……………………………………….7. 七、质量控制及管理…………………………………………… 7 八、安全控制及措施…………………………………………… 8. 九、文明施工环境保护措施…………………………………… 9. 十、附件………………………………………………………… 10 华强电子改造工程 微型钢管桩施工方案 3 一、编制依据 1、 设计图纸。 2、《建筑地基基础基础工程施质量验收规范》；（GB50202－2002） 3、《建筑基桩检测技术规范》（JGJ106-2003） 4、广东省《建筑地基基础检测规范》（DBJ 15-60-2008） 5、现行国家有关规范、标准和规程。 二、工程概况 1、项目位置地处繁华的华强北电子商业区，位于深南路与华强北路交接处，往来车辆、人流密集。 2、本工程属于加建改造工程。分加建 1 和加建 2 两个单体，其建筑基地面积分别为 462.5/1346.22 ㎡，建筑面积 1893.38/6135.37 ㎡，建筑层数 4/7，建筑高度 15/24.95m。 3、加建 1 基础结构形式为条形基础、柱下独立扩大基础。 4、加建 2 为微型钢管压浆桩基础。桩径 300mm，桩端持力层为砾质黏性土或全风化岩，桩端持力层端阻力特征值为 200-300kpa, 微型注浆钢管桩分 zh1 和 zh2型。ZH1 竖向承载力特征值为 330KN, 有效桩长不小于 8m;桩ZH2 竖向承载力特征值为 520KN;有效桩长不小于 13m。 三、施工准备 1、设备： 1.1 汽车载运螺旋钻机1 台、配电箱一个、电焊机2 台、切 割 机1 台、混 凝 土搅拌 机1 台、高压注浆泵 1 台。 1.2 高压注浆管60 米 ，橡 胶 水 管100 米 、25mm2 电缆 、手 推 车 6 辆等 施工机具 。 2、材 料 ： 2.1 水 泥 ：宜 用 425 号 普 通 硅 酸 盐 水 泥 。 2.2 砂 ：应 采 用 细 砂 或特细 砂 ； 2.4 直 径 D=260mm 钢管、电焊条、...
