微孔板直管消声器

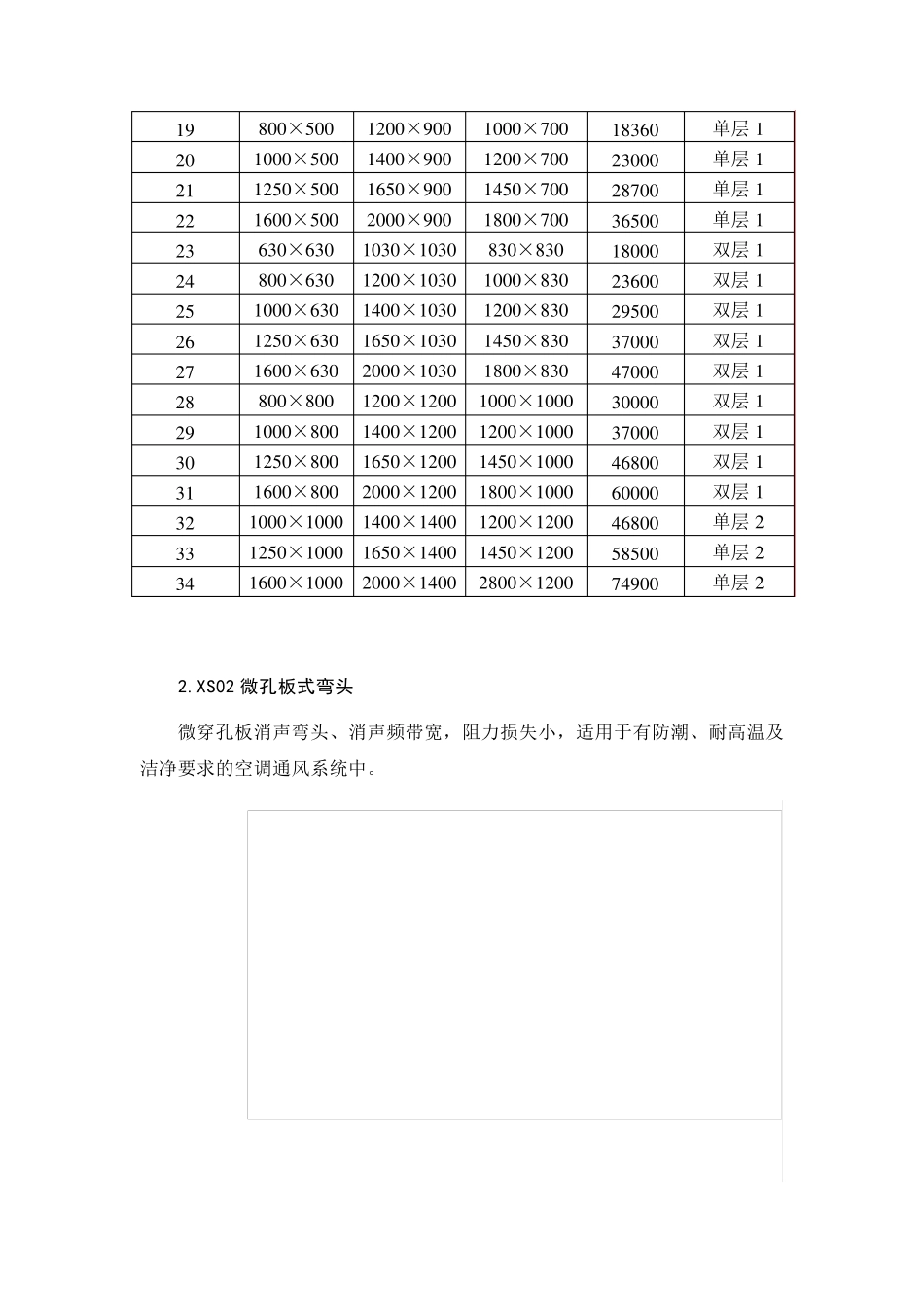

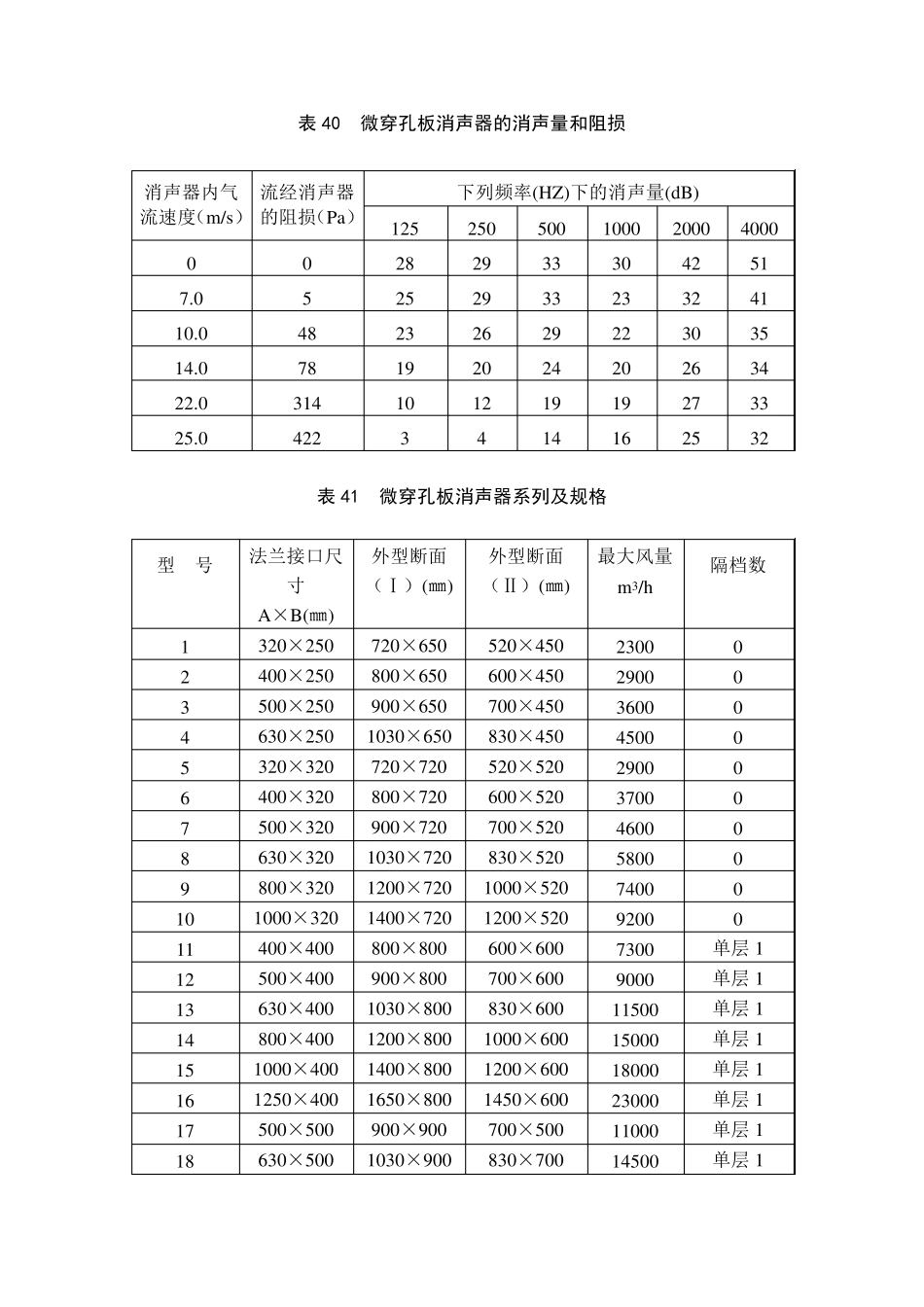

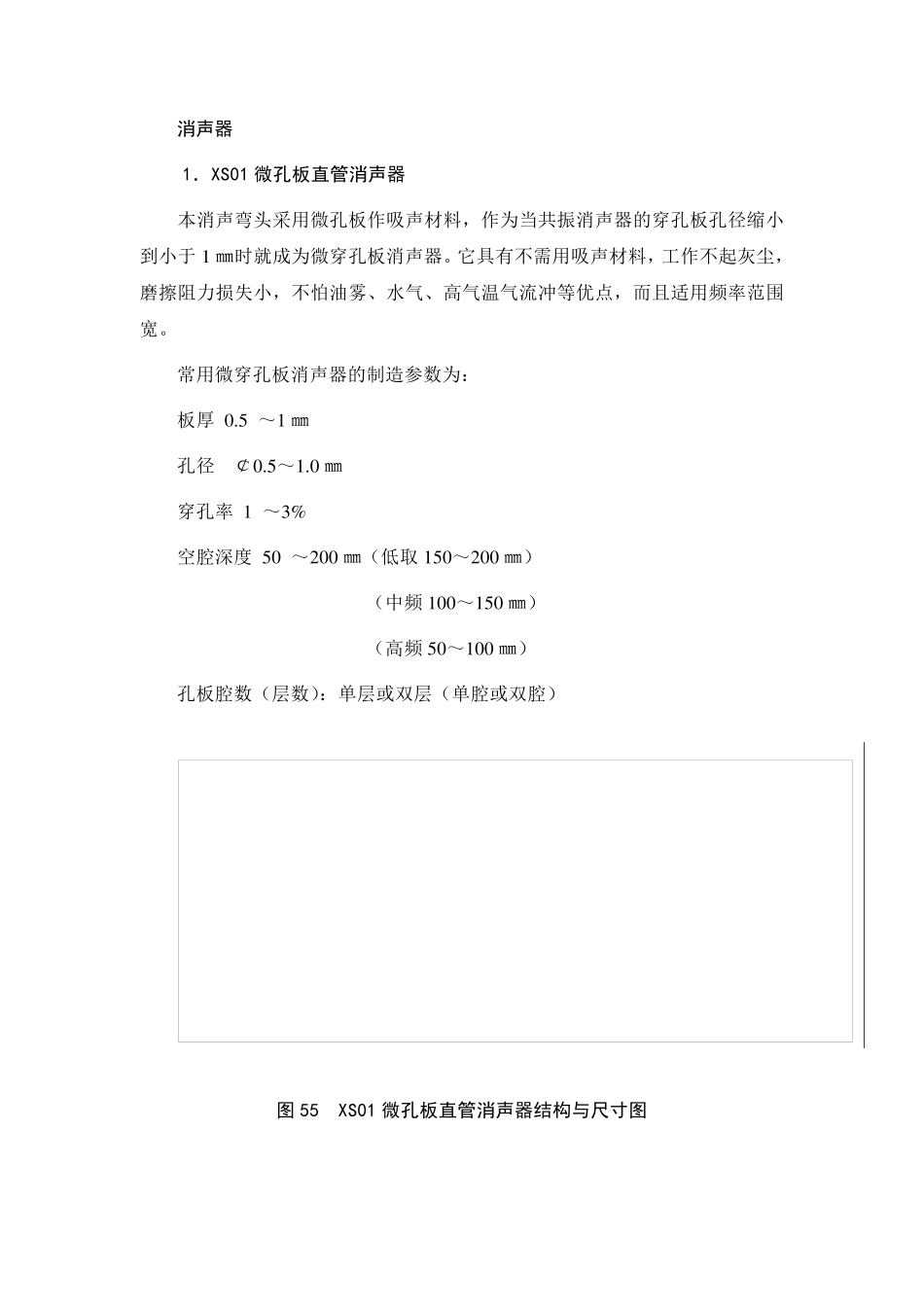

消声器 1．XS01 微孔板直管消声器 本消声弯头采用微孔板作吸声材料，作为当共振消声器的穿孔板孔径缩小到小于1 ㎜时就成为微穿孔板消声器。它具有不需用吸声材料，工作不起灰尘，磨擦阻力损失小，不怕油雾、水气、高气温气流冲等优点，而且适用频率范围宽。 常用微穿孔板消声器的制造参数为： 板厚 0 .5 ～1 ㎜ 孔径 ￠0 .5 ～1 .0 ㎜ 穿孔率 1 ～3 % 空腔深度 5 0 ～2 0 0 ㎜（低取 1 5 0 ～2 0 0 ㎜） （中频 1 0 0 ～1 5 0 ㎜） （高频 5 0 ～1 0 0 ㎜） 孔板腔数（层数）：单层或双层（单腔或双腔） 图 55 XS01 微孔板直管消声器结构与尺寸图 表40 微穿孔板消声器的消声量和阻损 消声器内气流速度（m/s） 流经消声器的阻损（Pa） 下列频率(HZ)下的消声量(dB) 125 250 500 1000 2000 4000 0 0 28 29 33 30 42 51 7.0 5 25 29 33 23 32 41 10.0 48 23 26 29 22 30 35 14.0 78 19 20 24 20 26 34 22.0 314 10 12 19 19 27 33 25.0 422 3 4 14 16 25 32 表41 微穿孔板消声器系列及规格 型 号 法兰接口尺寸 A×B(㎜) 外型断面 （Ⅰ）(㎜) 外型断面 （Ⅱ）(㎜) 最大风量 m3隔档数 /h 1 320×250 720×650 520×450 2300 0 2 400×250 800×650 600×450 2900 0 3 500×250 900×650 700×450 3600 0 4 630×250 1030×650 830×450 4500 0 5 320×320 720×720 520×520 2900 0 6 400×320 800×720 600×520 3700 0 7 500×320 900×720 700×520 4600 0 8 630×320 1030×720 830×520 5800 0 9 800×320 1200×720 1000×520 7400 0 10 1000×320 1400×720 1200×520 9200 0 11 400×400 800×800 600×600 7300 单层 1 12 500×400 900×800 700×600 9000 单层 1 13 630×400 1030×800 830×600 11500 单层 1 14 800×400 1200×800 1000×600 15000 单层 1 15 1000×400 1400×800 1200×600 18000 单层 1 16 1250×400 1650×800 1450×600 23000 单层 1 17 500×500 900×900 700×500 11000 单层 1 18 630×500 1030×900 830×700 14500 单层 1 1 9 8 0 0 × 5 0 0 1 2 0 0 × 9 0 0 1 0 0 0 × 7 0 0 1 8 3 6 0 单层1 2 0 1 0 0 0 × ...
