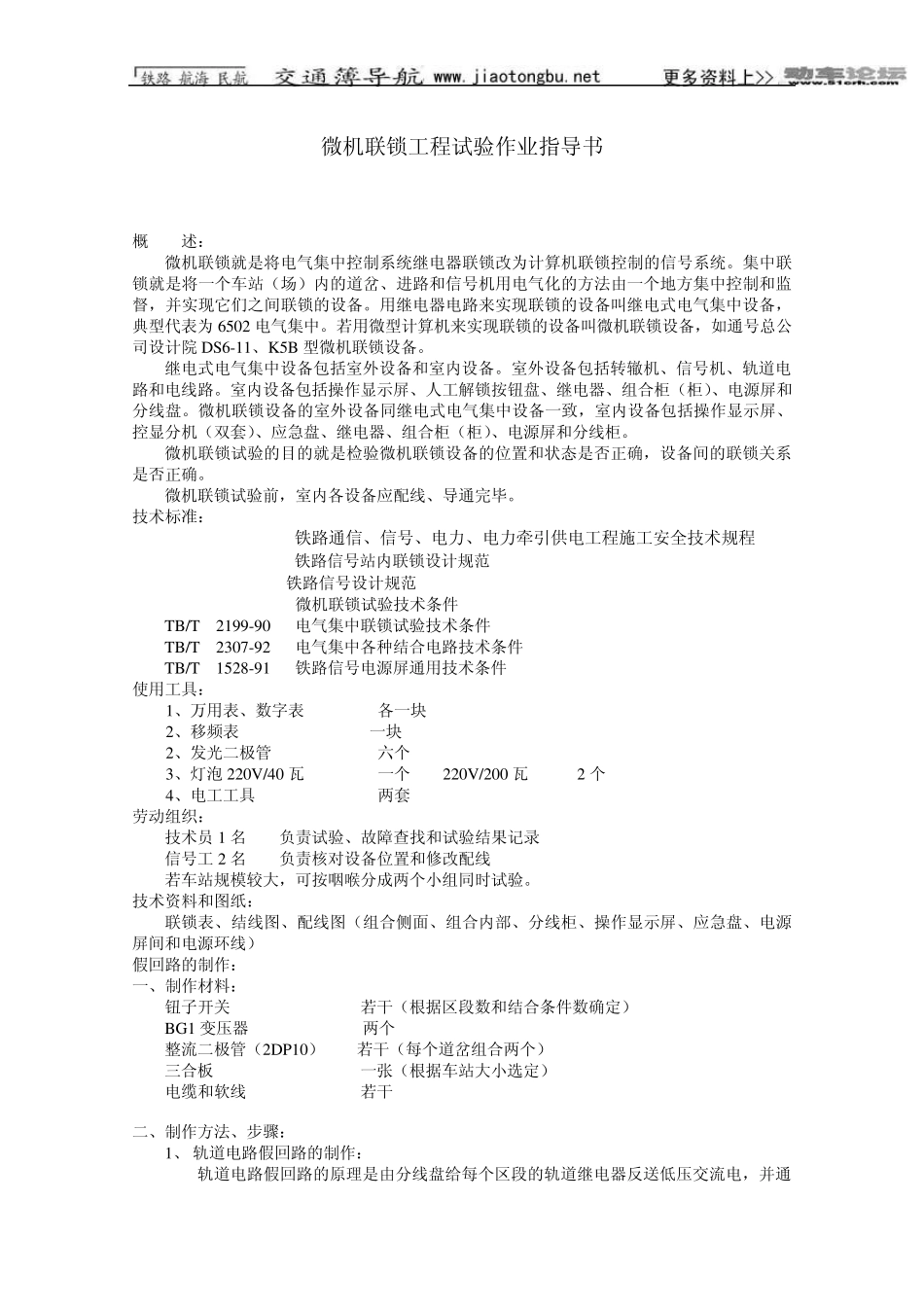

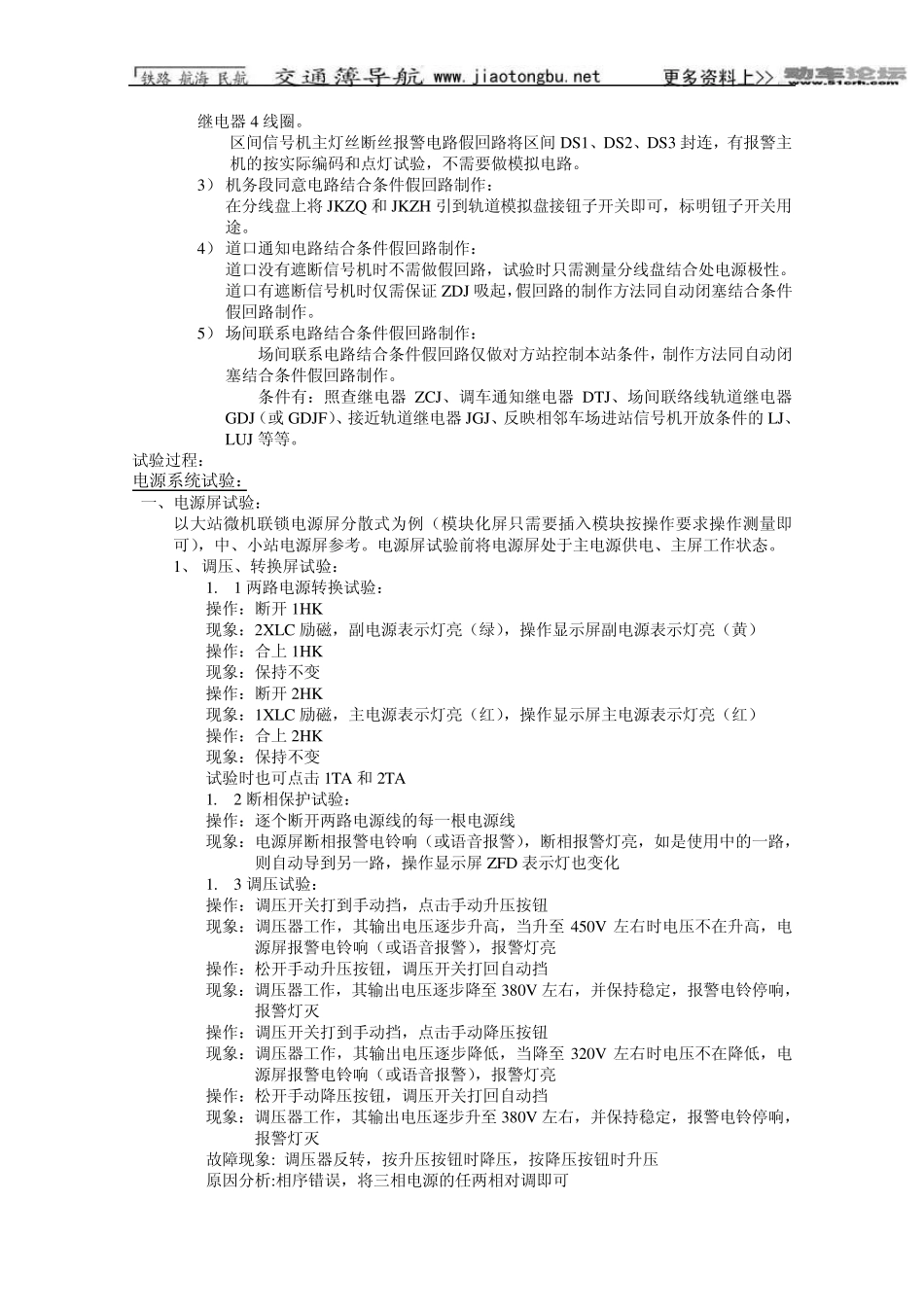

微机联锁工程试验作业指导书 概 述： 微机联锁就是将电气集中控制系统继电器联锁改为计算机联锁控制的信号系统。集中联锁就是将一个车站（场）内的道岔、进路和信号机用电气化的方法由一个地方集中控制和监督，并实现它们之间联锁的设备。用继电器电路来实现联锁的设备叫继电式电气集中设备，典型代表为6502 电气集中。若用微型计算机来实现联锁的设备叫微机联锁设备，如通号总公司设计院 DS6-11、K5B 型微机联锁设备。 继电式电气集中设备包括室外设备和室内设备。室外设备包括转辙机、信号机、轨道电路和电线路。室内设备包括操作显示屏、人工解锁按钮盘、继电器、组合柜（柜）、电源屏和分线盘。微机联锁设备的室外设备同继电式电气集中设备一致，室内设备包括操作显示屏、控显分机（双套）、应急盘、继电器、组合柜（柜）、电源屏和分线柜。 微机联锁试验的目的就是检验微机联锁设备的位置和状态是否正确，设备间的联锁关系是否正确。 微机联锁试验前，室内各设备应配线、导通完毕。 技术标准： TB10306-2009 铁路通信、信号、电力、电力牵引供电工程施工安全技术规程 TB10071-2000 铁路信号站内联锁设计规范 TB10007-2006 铁路信号设计规范 微机联锁试验技术条件 TB/T 2199-90 电气集中联锁试验技术条件 TB/T 2307-92 电气集中各种结合电路技术条件 TB/T 1528-91 铁路信号电源屏通用技术条件 使用工具： 1、万用表、数字表 各一块 2、移频表 一块 2、发光二极管 六个 3、灯泡 220V/40 瓦 一个 220V/200 瓦 2 个 4、电工工具 两套 劳动组织： 技术员 1 名 负责试验、故障查找和试验结果记录 信号工2 名 负责核对设备位置和修改配线 若车站规模较大，可按咽喉分成两个小组同时试验。 技术资料和图纸： 联锁表、结线图、配线图（组合侧面、组合内部、分线柜、操作显示屏、应急盘、电源屏间和电源环线） 假回路的制作： 一、制作材料： 钮子开关 若干（根据区段数和结合条件数确定） BG1 变压器 两个 整流二极管（2DP10） 若干（每个道岔组合两个） 三合板 一张（根据车站大小选定） 电缆和软线 若干 二、制作方法、步骤： 1、 轨道电路假回路的制作： 轨道电路假回路的原理是由分线盘给每个区段的轨道继电器反送低压交流电，并通 过钮子开关的通、断来控制轨道继电器的起落，模拟区段空闲和占用。 电路原理如下： G1 G2 GN … … K K K ～ 轨道电路假回路原...
