微机综合实验Protues

微机综合实验Protues_第1页
1/31
微机综合实验Protues_第2页
2/31
微机综合实验Protues_第3页
3/31

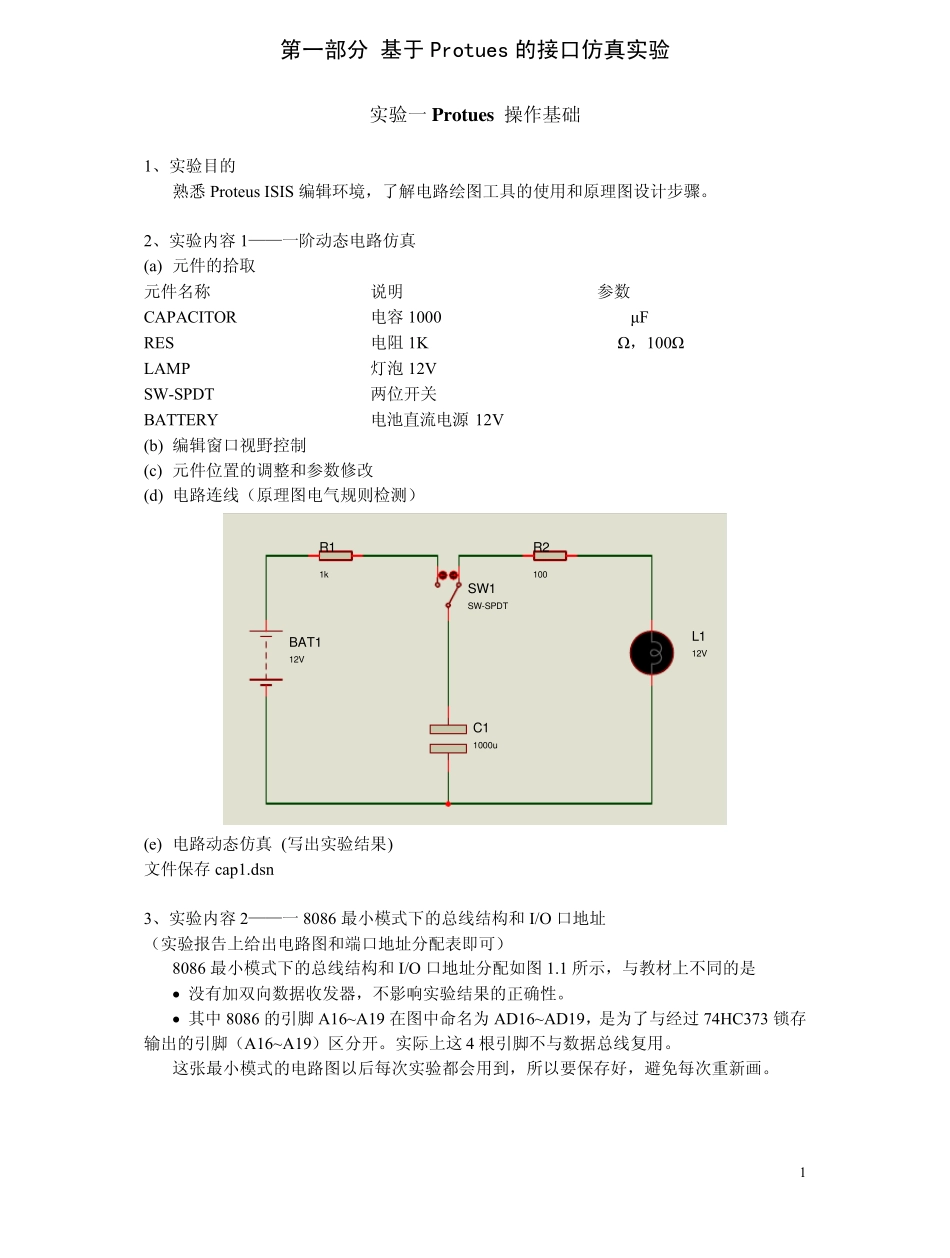

1第一部分 基于 Protues 的接口仿真实验 实验一 Protu es 操作基础 1、实验目的 熟悉Proteus ISIS 编辑环境,了解电路绘图工具的使用和原理图设计步骤。 2、实验内容1——一阶动态电路仿真 (a) 元件的拾取 元件名称 说明 参数 CAPACITOR 电容 1000μF RES 电阻 1KΩ ,100Ω LAMP 灯泡 12V SW-SPDT 两位开关 BATTERY 电池直流电源 12V (b) 编辑窗口视野控制 (c) 元件位置的调整和参数修改 (d) 电路连线(原理图电气规则检测) BAT112VC11000uR11kL112VSW1SW-SPDTR2100 (e) 电路动态仿真 (写出实验结果) 文件保存 cap1.dsn 3、实验内容2——一8086 最小模式下的总线结构和I/O 口地址 (实验报告上给出电路图和端口地址分配表即可) 8086 最小模式下的总线结构和I/O 口地址分配如图1.1 所示,与教材上不同的是 • 没有加双向数据收发器,不影响实验结果的正确性。 • 其中 8086 的引脚 A16~A19 在图中命名为 AD16~AD19,是为了与经过 74HC373 锁存输出的引脚(A16~A19)区分开。实际上这 4 根引脚不与数据总线复用。 这张最小模式的电路图以后每次实验都会用到,所以要保存好,避免每次重新画。 2AD[16..19]AD[0..15]AD[16..19]A[0..19]AD7AD0AD1AD2AD3AD4AD5AD6AD8AD9AD10AD11AD12AD13AD14AD15A0A1A2A3A4A5A6A7A8A9A10A11A12A13A14A15AD16AD17AD18AD19A16A17A18A19D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U274HC373A1B2C3E16E24E35Y015Y114Y213Y312Y411Y510Y69Y77U474LS138D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U574HC373A12A13A14IO0IO1IO2IO3IO4IO5IO6IO7A15D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U374HC373/BHEAD[0..15]READY22INTR18NMI17RESET21CLK19MN/MX33HOLD/GT131HLDA/GT030A[16..19]M/IO/S028ALE/QS025DT/R/S127INTA/QS124TEST23BHE34DEN/S226RD32WR/LOCK29U18086/RD/WRNMI 图1.1 8086 最小模式下的总线结构和I/O 口地址分配 分析图1.1 中74LS138 译码器构成的I/O 端口译码电路,可得到表1 所示的端口地址分配情况。 表1. I/O 端口地址 A15 A14 A13 A12A11~A0十六进制地址IO0 1 0 0 0 0~0 8000H IO1 1 0 0 1 0~0 9000H IO2 1 0 1 0 0~0 A000H IO3 1 0 1 1 0~0 B000H IO4 1 1 0 0 0~0 C000H IO5 1 1 0 1 0~0 D000H IO6 ...
