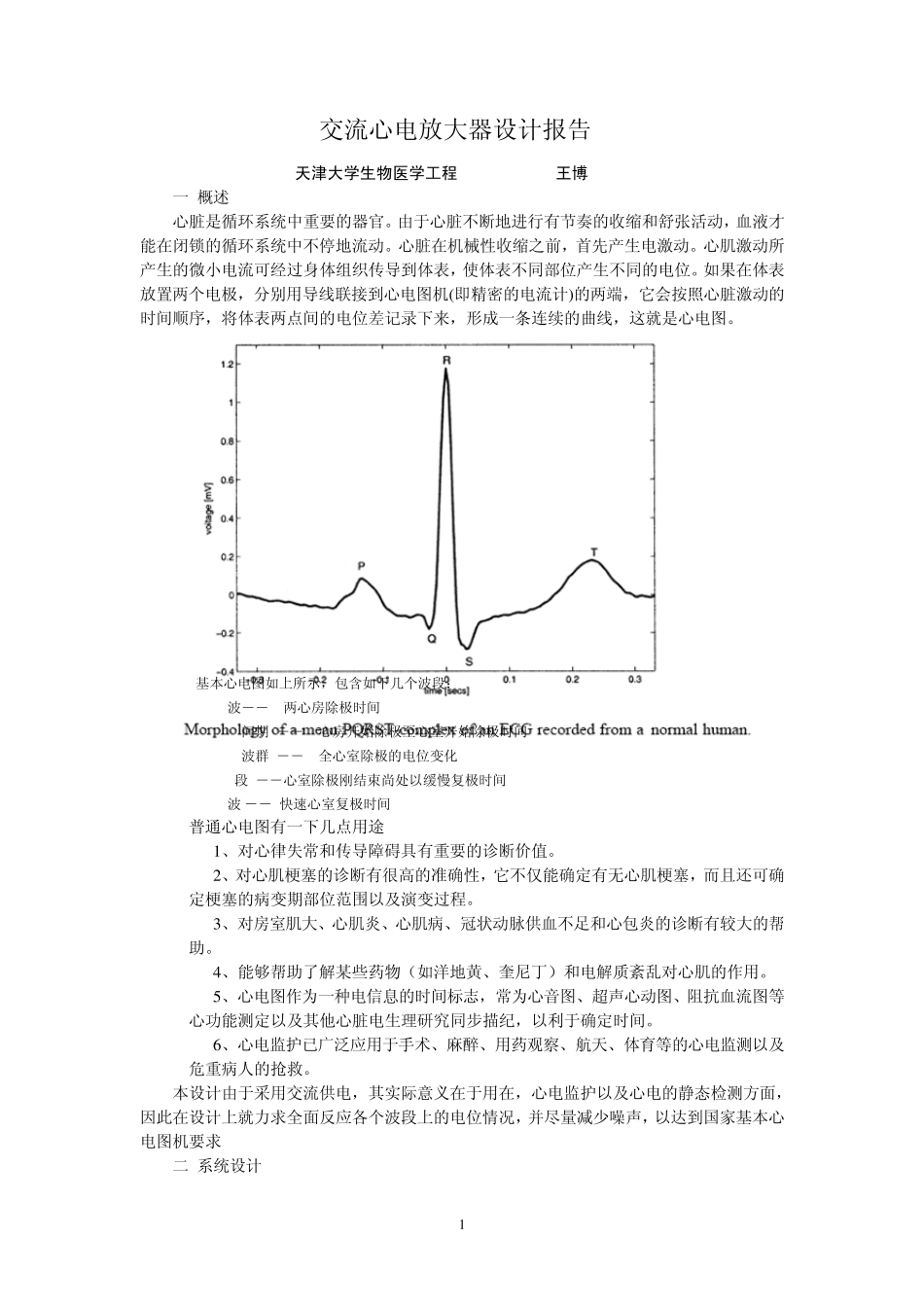

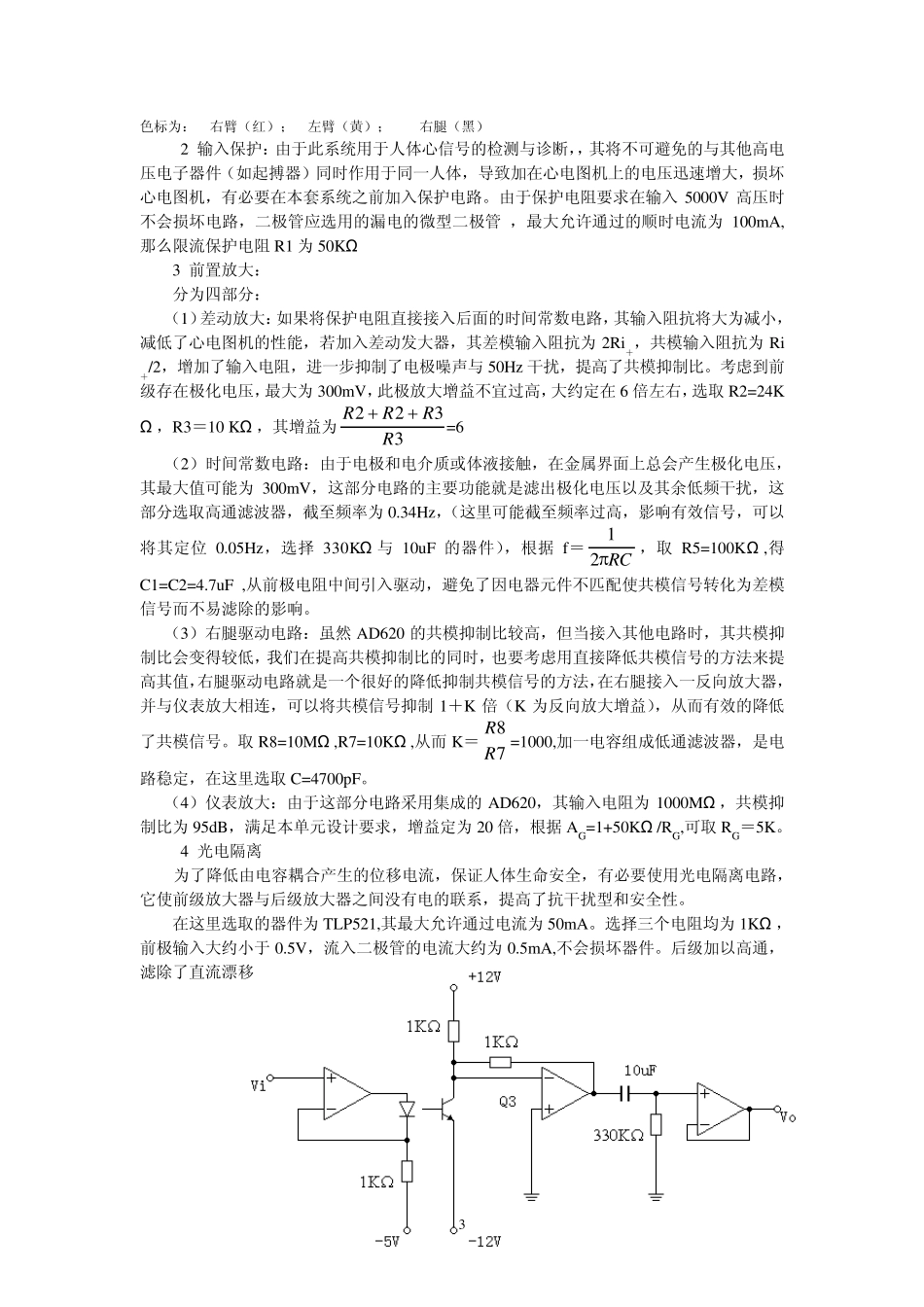

1 交流心电放大器设计报告 天津大学生物医学工程 王博 一 概述 心脏是循环系统中重要的器官。由于心脏不断地进行有节奏的收缩和舒张活动，血液才能在闭锁的循环系统中不停地流动。心脏在机械性收缩之前，首先产生电激动。心肌激动所产生的微小电流可经过身体组织传导到体表，使体表不同部位产生不同的电位。如果在体表放置两个电极，分别用导线联接到心电图机(即精密的电流计)的两端，它会按照心脏激动的时间顺序，将体表两点间的电位差记录下来，形成一条连续的曲线，这就是心电图。 基本心电图如上所示，包含如下几个波段： P波―― 两心房除极时间 P-R间期 ―― 心房开始除极至心室开始除极时间 QRS波群 ―― 全心室除极的电位变化 ST段 ――心室除极刚结束尚处以缓慢复极时间 T波 ―― 快速心室复极时间 普通心电图有一下几点用途 1 、对心律失常和传导障碍具有重要的诊断价值。 2 、对心肌梗塞的诊断有很高的准确性，它不仅能确定有无心肌梗塞，而且还可确定梗塞的病变期部位范围以及演变过程。 3 、对房室肌大、心肌炎、心肌病、冠状动脉供血不足和心包炎的诊断有较大的帮助。 4 、能够帮助了解某些药物（如洋地黄、奎尼丁）和电解质紊乱对心肌的作用。 5 、心电图作为一种电信息的时间标志，常为心音图、超声心动图、阻抗血流图等心功能测定以及其他心脏电生理研究同步描纪，以利于确定时间。 6 、心电监护已广泛应用于手术、麻醉、用药观察、航天、体育等的心电监测以及危重病人的抢救。 本设计由于采用交流供电，其实际意义在于用在，心电监护以及心电的静态检测方面，因此在设计上就力求全面反应各个波段上的电位情况，并尽量减少噪声，以达到国家基本心电图机要求 二 系统设计 2 导 联 输 入 输入保护 带通陷波 前置放大 光电隔离 50Hz 陷 波 器 右腿驱动 信号输出 后置放大 心电信号十分微弱，频率一般在0.5—100Hz之间，能量主要集中在17Hz附近，幅度大约在10uV（胎儿）～5mV（成人）之间，所需放大倍数大约为 500-1000倍。而 50hz工频信号，极化电压，高频电子仪器信号等等干扰要求心电信号在放大的过程中始终要做好噪声滤除的工作，以下便给出一个整体化框图，力图从多个方面削减这些干扰 三 具体实现 Vi+ VO Vi－ RL 1 导联输入：导联线又称输入电缆线。其作用是将电极板上获得的心电信号送到放大器的输入端。心脏电兴奋传导系统所产生的电压是幅值及空间方向随时...
