心电放大电路设计报告

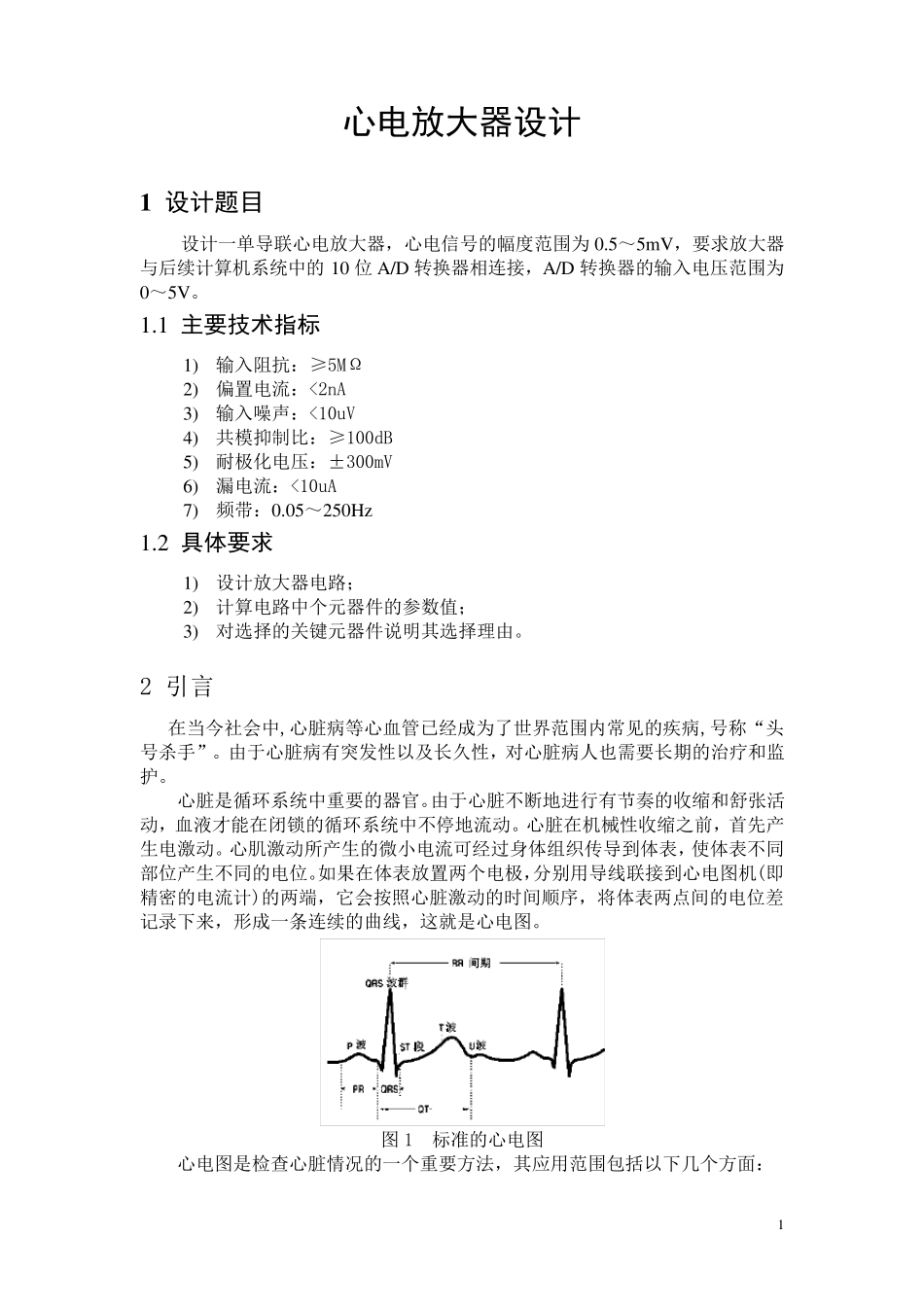

1 心电放大器设计 1 设计题目 设计一单导联心电放大器，心电信号的幅度范围为0.5～5mV，要求放大器与后续计算机系统中的10 位A/D 转换器相连接，A/D 转换器的输入电压范围为0～5V。 1.1 主要技术指标 1) 输入阻抗：≥5MΩ 2) 偏置电流：<2nA 3) 输入噪声：<10uV 4) 共模抑制比：≥100dB 5) 耐极化电压：±300mV 6) 漏电流：<10uA 7) 频带：0.05～250Hz 1.2 具体要求 1) 设计放大器电路； 2) 计算电路中个元器件的参数值； 3) 对选择的关键元器件说明其选择理由。 2 引言 在当今社会中,心脏病等心血管已经成为了世界范围内常见的疾病,号称“头号杀手”。由于心脏病有突发性以及长久性，对心脏病人也需要长期的治疗和监护。 心脏是循环系统中重要的器官。由于心脏不断地进行有节奏的收缩和舒张活动，血液才能在闭锁的循环系统中不停地流动。心脏在机械性收缩之前，首先产生电激动。心肌激动所 产生的微 小 电流可 经过 身 体 组 织 传 导到 体 表 ，使 体 表 不同部 位产生不同 的电位。如 果 在体 表 放置两 个电极，分 别 用 导线 联接到 心电图 机(即精 密 的电流计)的两 端 ，它 会按 照 心脏激动的时 间 顺 序 ，将 体 表 两 点 间 的电位差记 录 下 来 ，形 成一条 连续的曲 线 ，这 就 是心电图 。 图 1 标 准 的心电图 心电图 是检 查 心脏情 况 的一个重要方 法 ，其应 用 范围包 括 以下 几 个方 面 ： 2 (1) 分 析 与 鉴 别 各 种 心 律 失 常 。 (2) 查 明 冠 状 动 脉 循 环 障 碍 。 (3) 指 示 左 右 房 窜 肥 大 的 情 况 ， 协 助 判 别 心 瓣 膜 病 、 高 血 压 病 、 肺 源 性 及 先 天 性心 脏 病 的 诊 断 。 (4) 了 解 洋 地 黄 中 毒 、 电 解 质 紊 乱 等 情 况 。 (5) 心 电 监 护 已 广 泛 应 用 于 手 术 、 麻 醉 、 用 药 观 察 、 航 天 、 体 育 等 的 心 电 监 测 以及 危 重 病 人 的 抢 救 。 3 系统设计 3.1 设计思路 心 电 信 号 十 分 微 弱 ， 常 见 的 心 电 频 率 一 般 在 0— 100Hz 之 间 ， 能 量 主 要 集 中在17Hz 附 近 ， 幅 度 小 于5mV， 心 电 电 极 阻 抗 较 大 ， 一 般 在 几 十...
