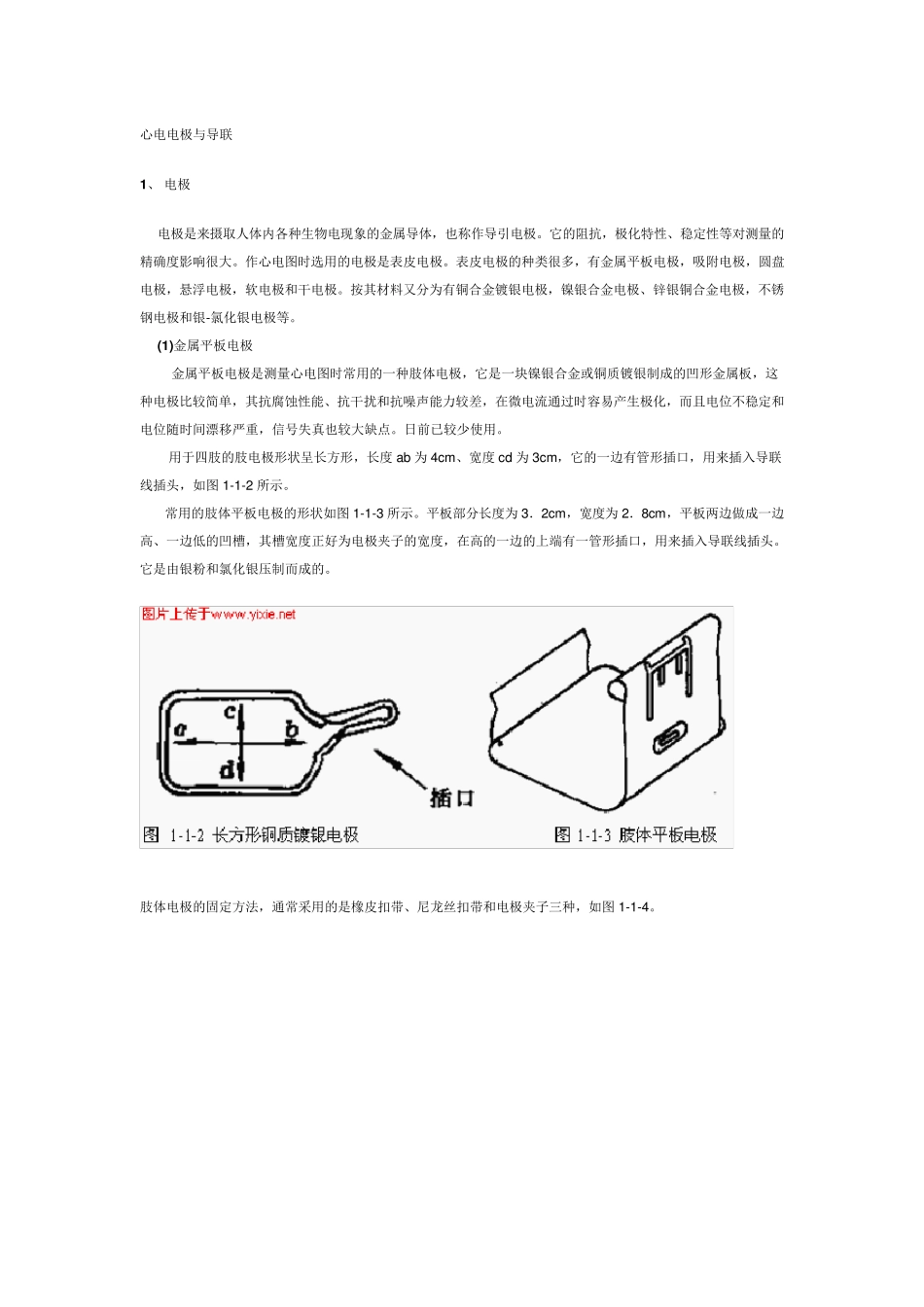

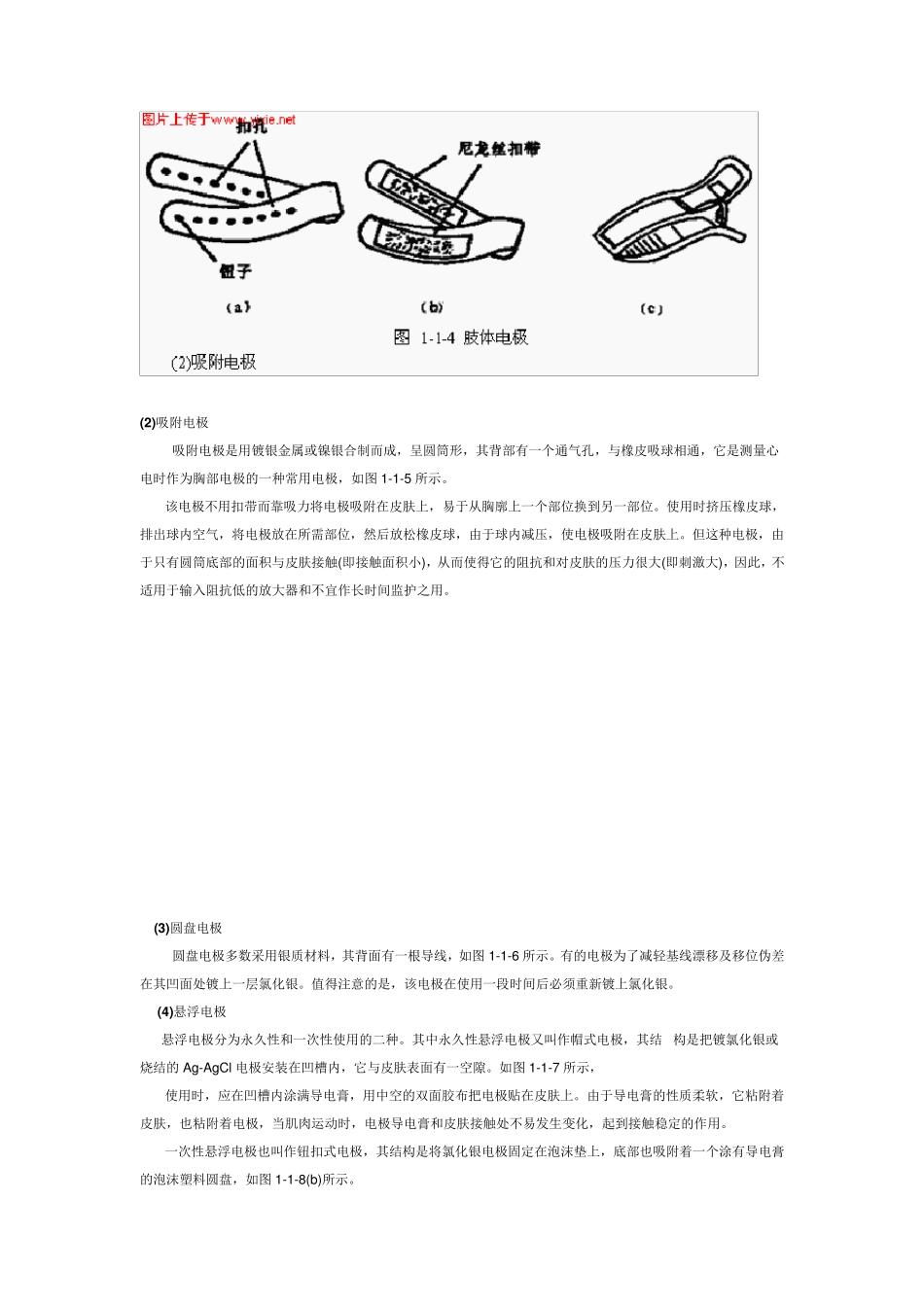

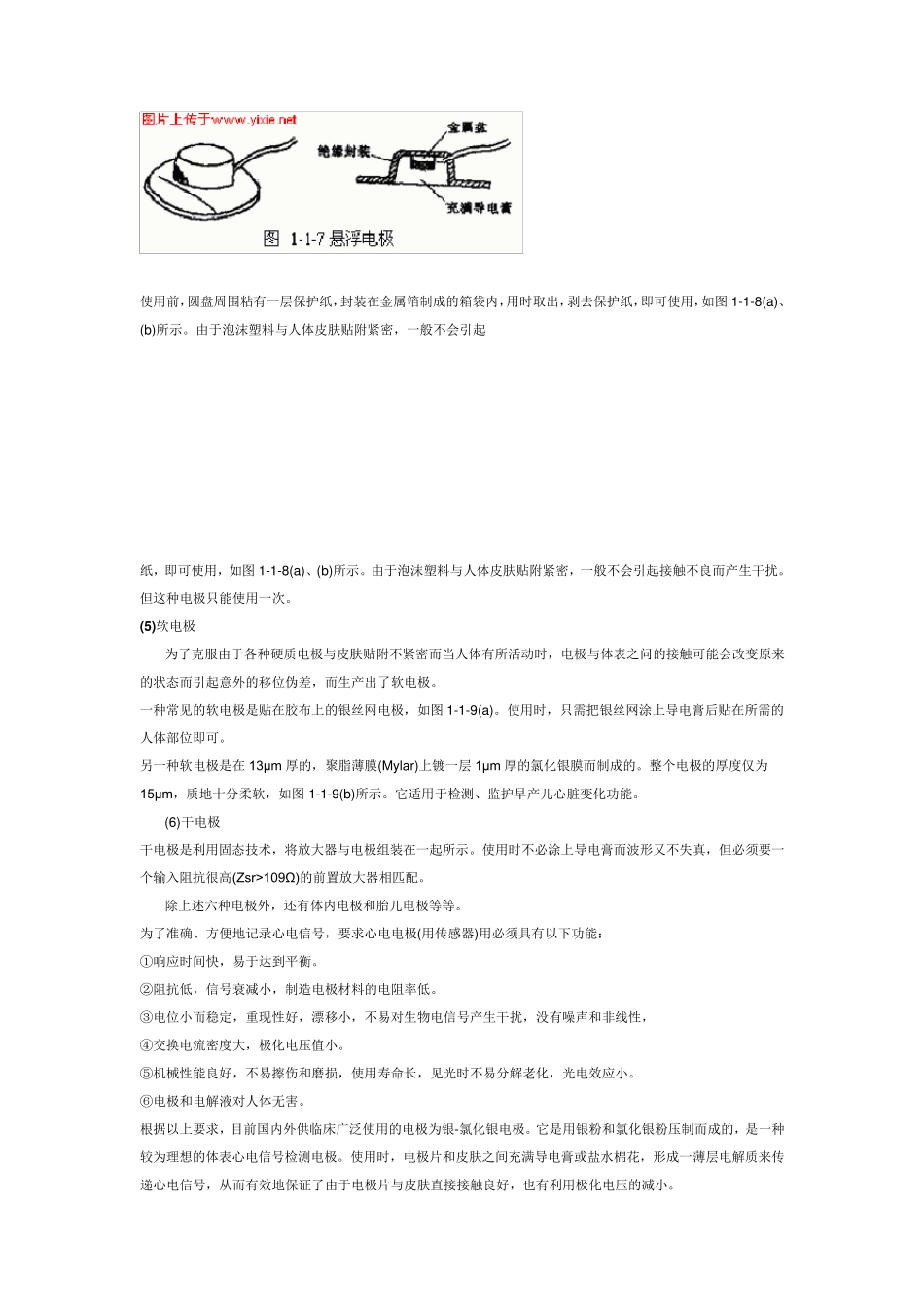

心电电极与导联 1 、 电极 电极是来摄取人体内各种生物电现象的金属导体,也称作导引电极。它的阻抗,极化特性、稳定性等对测量的精确度影响很大。作心电图时选用的电极是表皮电极。表皮电极的种类很多,有金属平板电极,吸附电极,圆盘电极,悬浮电极,软电极和干电极。按其材料又分为有铜合金镀银电极,镍银合金电极、锌银铜合金电极,不锈钢电极和银-氯化银电极等。 (1 )金属平板电极 金属平板电极是测量心电图时常用的一种肢体电极,它是一块镍银合金或铜质镀银制成的凹形金属板,这种电极比较简单,其抗腐蚀性能、抗干扰和抗噪声能力较差,在微电流通过时容易产生极化,而且电位不稳定和电位随时间漂移严重,信号失真也较大缺点。日前已较少使用。 用于四肢的肢电极形状呈长方形,长度 ab 为 4cm 、宽度 cd 为 3cm ,它的一边有管形插口,用来插入导联线插头,如图 1-1-2 所示。 常用的肢体平板电极的形状如图 1-1-3 所示。平板部分长度为 3.2cm ,宽度为 2.8cm ,平板两边做成一边高、一边低的凹槽,其槽宽度正好为电极夹子的宽度,在高的一边的上端有一管形插口,用来插入导联线插头。它是由银粉和氯化银压制而成的。 肢体电极的固定方法,通常采用的是橡皮扣带、尼龙丝扣带和电极夹子三种,如图 1-1-4。 (2 )吸附电极 吸附电极是用镀银金属或镍银合制而成,呈圆筒形,其背部有一个通气孔,与橡皮吸球相通,它是测量心电时作为胸部电极的一种常用电极,如图1-1-5 所示。 该电极不用扣带而靠吸力将电极吸附在皮肤上,易于从胸廓上一个部位换到另一部位。使用时挤压橡皮球,排出球内空气,将电极放在所需部位,然后放松橡皮球,由于球内减压,使电极吸附在皮肤上。但这种电极,由于只有圆筒底部的面积与皮肤接触(即接触面积小),从而使得它的阻抗和对皮肤的压力很大(即刺激大),因此,不适用于输入阻抗低的放大器和不宜作长时间监护之用。 (3 )圆盘电极 圆盘电极多数采用银质材料,其背面有一根导线,如图1-1-6 所示。有的电极为了减轻基线漂移及移位伪差在其凹面处镀上一层氯化银。值得注意的是,该电极在使用一段时间后必须重新镀上氯化银。 (4 )悬浮电极 悬浮电极分为永久性和一次性使用的二种。其中永久性悬浮电极又叫作帽式电极,其结 构是把镀氯化银或烧结的Ag-AgCl电极安装在凹槽内,它与皮肤表面有一空隙。如图1-1-7 所示, 使用时,应在凹槽内涂满导电膏,用中空的双面胶布把电极贴在皮...
