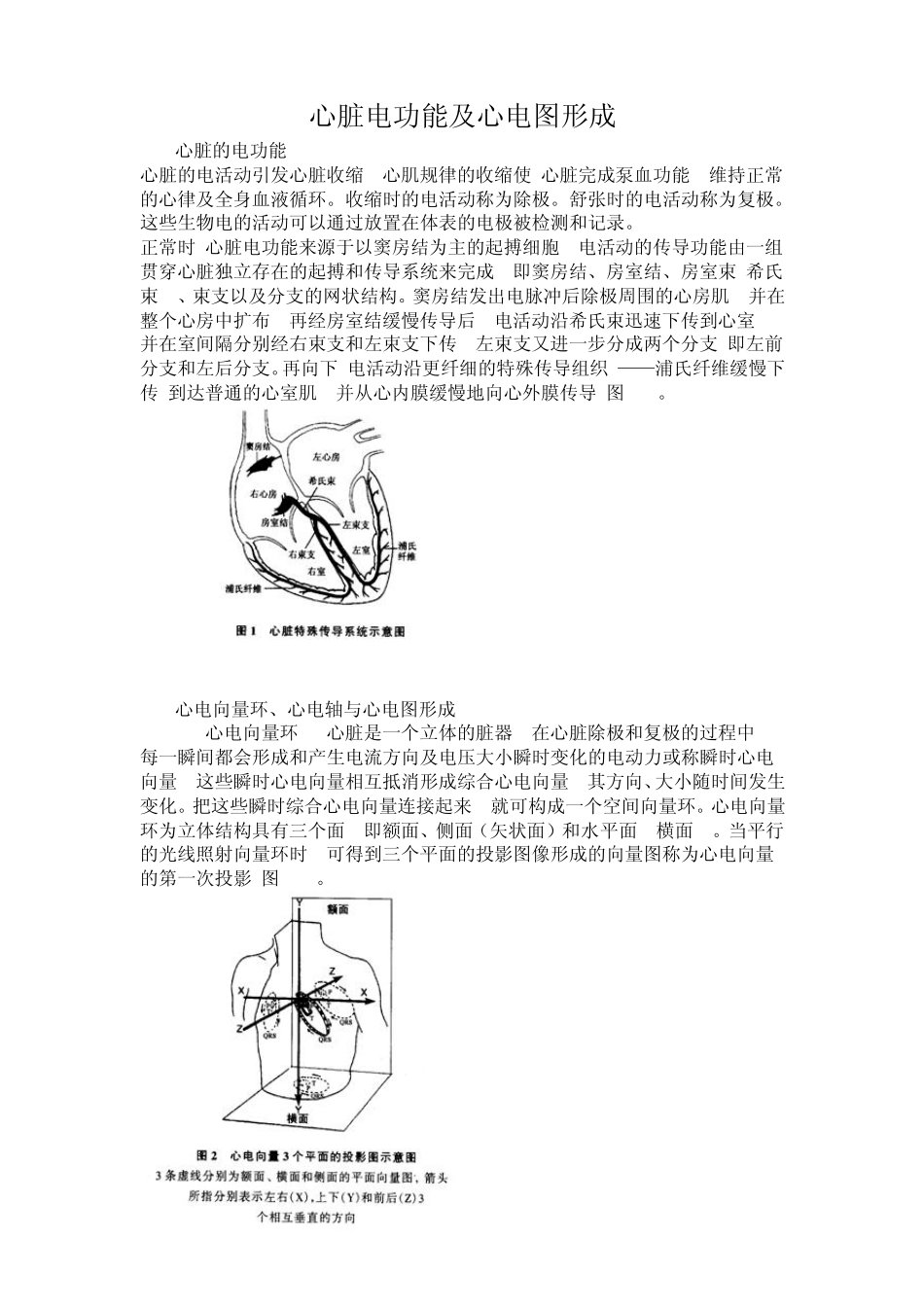

心脏电功能及心电图形成 1 心脏的电功能 心脏的电活动引发心脏收缩 ,心肌规律的收缩使 心脏完成泵血功能 ,维持正常的心律及全身血液循环。收缩时的电活动称为除极。舒张时的电活动称为复极。这些生物电的活动可以通过放置在体表的电极被检测和记录。 正常时,心脏电功能来源于以窦房结为主的起搏细胞 ,电活动的传导功能由一组贯穿心脏独立存在的起搏和传导系统来完成 ,即窦房结、房室结、房室束(希氏束) 、束支以及分支的网状结构。窦房结发出电脉冲后除极周围的心房肌 ,并在整个心房中扩布 ,再经房室结缓慢传导后 ,电活动沿希氏束迅速下传到心室 ,并在室间隔分别经右束支和左束支下传 ,左束支又进一步分成两个分支,即左前分支和左后分支。再向下,电活动沿更纤细的特殊传导组织 ——浦氏纤维缓慢下传,到达普通的心室肌, 并从心内膜缓慢地向心外膜传导(图 1) 。 2 心电向量环、心电轴与心电图形成 2. 1 心电向量环 心脏是一个立体的脏器 ,在心脏除极和复极的过程中 ,每一瞬间都会形成和产生电流方向及电压大小瞬时变化的电动力或称瞬时心电向量 ,这些瞬时心电向量相互抵消形成综合心电向量 ,其方向、大小随时间发生变化。把这些瞬时综合心电向量连接起来 ,就可构成一个空间向量环。心电向量环为立体结构具有三个面 ,即额面、侧面(矢状面)和水平面 (横面) 。当平行的光线照射向量环时 ,可得到三个平面的投影图像形成的向量图称为心电向量的第一次投影(图 2) 。 2. 2 心电轴 代表瞬时心电向量的轴心线称为瞬间心电轴。将无数个瞬时心电向量进行综合、计算, 得到整个除极或复极过程的平均心电轴 ,其代表除极或复极过程心电向量的平均方向。平均心电轴简称电轴 ,包括P电轴、QRS电轴、T电轴等。只是P 电轴和T电轴的测量不如QRS电轴重要 ,所以心电图学中的心电轴是指QRS波的平均心电轴。心脏除极顺序的变化直接影响平均心电轴方向的改变 , 临床可根据心电轴的方向对心电图进行评价。平均心电轴的诊断标准国内和世界卫生组织推荐的标准略有不同 ,现以国内标准为例: ①正常心电轴的范围0°~ + 90°,其中 + 30°~ + 90°电轴无偏移 , + 30°~0° 电轴轻度左偏 ; ②电轴左偏 0°~ — 90°,其中 0°~ -30°为电轴中度左偏 , -30°~ -90°电轴重度左偏 ; ③ 电轴右偏 + 90°~ + 180°,其中 + 90°~ + 120°为电轴轻度右偏 , + 120°~ + 180°电轴显著右偏 ...
