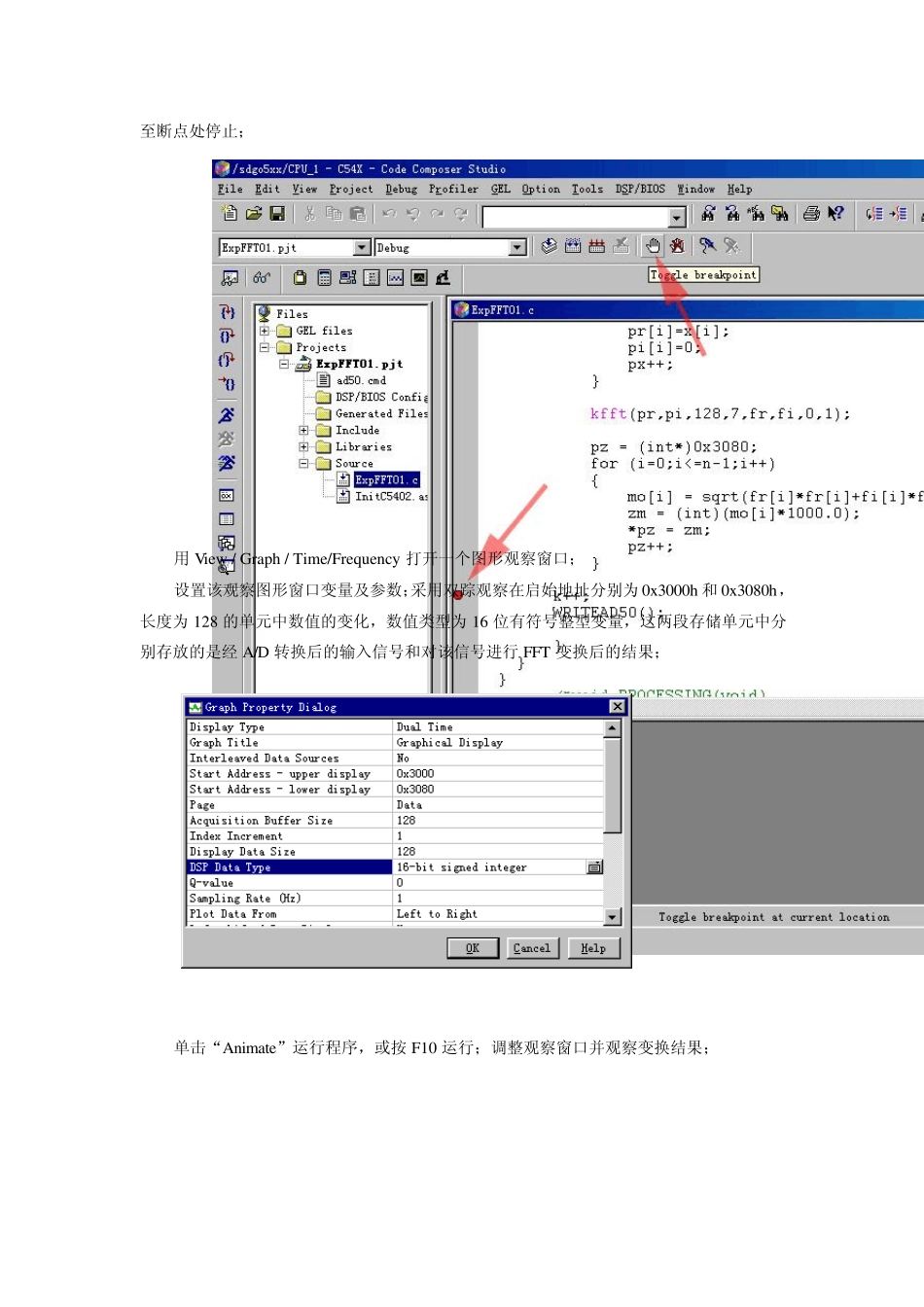

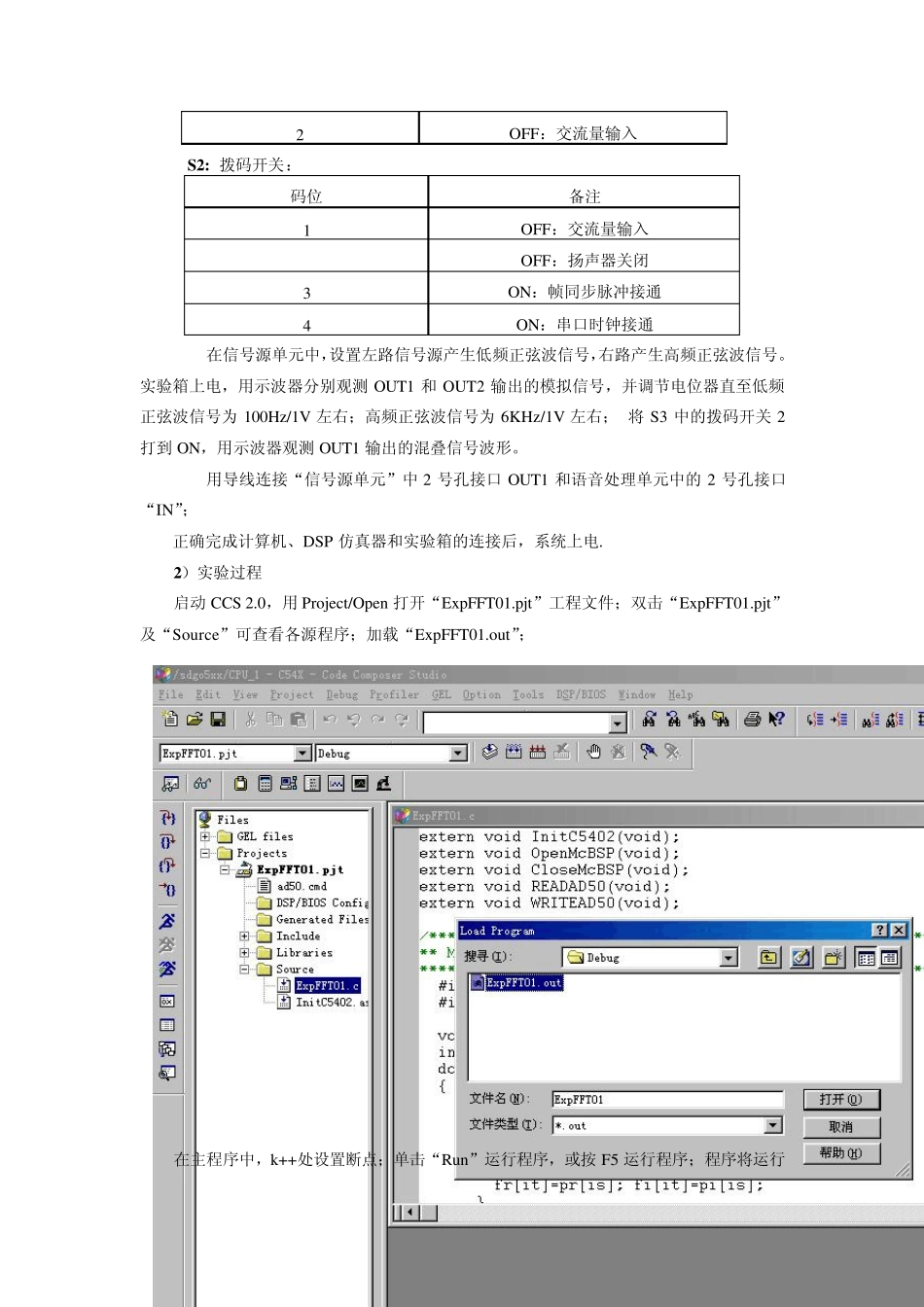

实验二 快速傅立叶变换（FFT）算法实验 一． 实验目的 1． 加深对 DFT 算法原理和基本性质的理解； 2． 熟悉 FFT 算法原理和 FFT 子程序的应用； 3． 学习用 FFT 对连续信号和时域信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用 FFT。 二． 实验设备 计算机，CCS 2.0 版软件，实验箱，DSP 仿真器，短接块，导线。 三． 基本原理 1． 离散傅立叶变换 DFT 的定义：将时域的采样变换成频域的周期性离散函数，频域的采样也可以变换成时域的周期性离散函数，这样的变换称为离散傅立叶变换，简称 DFT。 2． FFT 是 DFT 的一种快速算法，将 DFT 的 N2 步运算减少为（N/2）lo g2N 步，极大的提高了运算的速度。 3． 旋转因子的变化规律。 4． 蝶形运算规律。 5． 基 2FFT 算法。 四． 实验步骤 1． 复习 DFT 的定义、性质和用 DFT 作谱分析的有关内容； 2． 复习 FFT 算法原理与编程思想，并对照DIT-FFT 运算流程图和程序框图，了解本实验提供的 FFT 子程序； 3． 阅读本实验所提供的样例子程序； 4． 运行 CCS 软件，对样例程序进行跟踪，分析结果；记录必要的参数。 5． 填写实验报告。 6． 提供样例程序实验操作说明 1） 实验前的准备 “语音处理单元”的拨码开关设置： S1:拨码开关 码位 备注 1 OFF：交流量输入 2 OFF：交流量输入 S 2: 拨码开关： 码位 备注 1 OFF：交流量输入 2 OFF：扬声器关闭 3 ON：帧同步脉冲接通 4 ON：串口时钟接通 在信号源单元中，设置左路信号源产生低频正弦波信号，右路产生高频正弦波信号。 实验箱上电，用示波器分别观测OUT1 和OUT2 输出的模拟信号，并调节电位器直至低频正弦波信号为100Hz/1V 左右；高频正弦波信号为6KHz/1V 左右； 将S3 中的拨码开关2打到ON，用示波器观测OUT1 输出的混叠信号波形。 用导线连接“信号源单元”中2 号孔接口OUT1 和语音处理单元中的2 号孔接口“IN”； 正确完成计算机、DSP 仿真器和实验箱的连接后，系统上电. 2）实验过程 启动 CCS 2.0，用Project/Open 打开“ExpFFT01.pjt”工程文件；双击“ExpFFT01.pjt” 及“Source”可查看各源程序；加载“ExpFFT01.out”； 在主程序中，k++处设置断点；单击“Run”运行程序，或按 F5 运行程序；程序将运行至断点处停止； 用View / Graph / Time/Frequency打开一个图形观察窗口...
