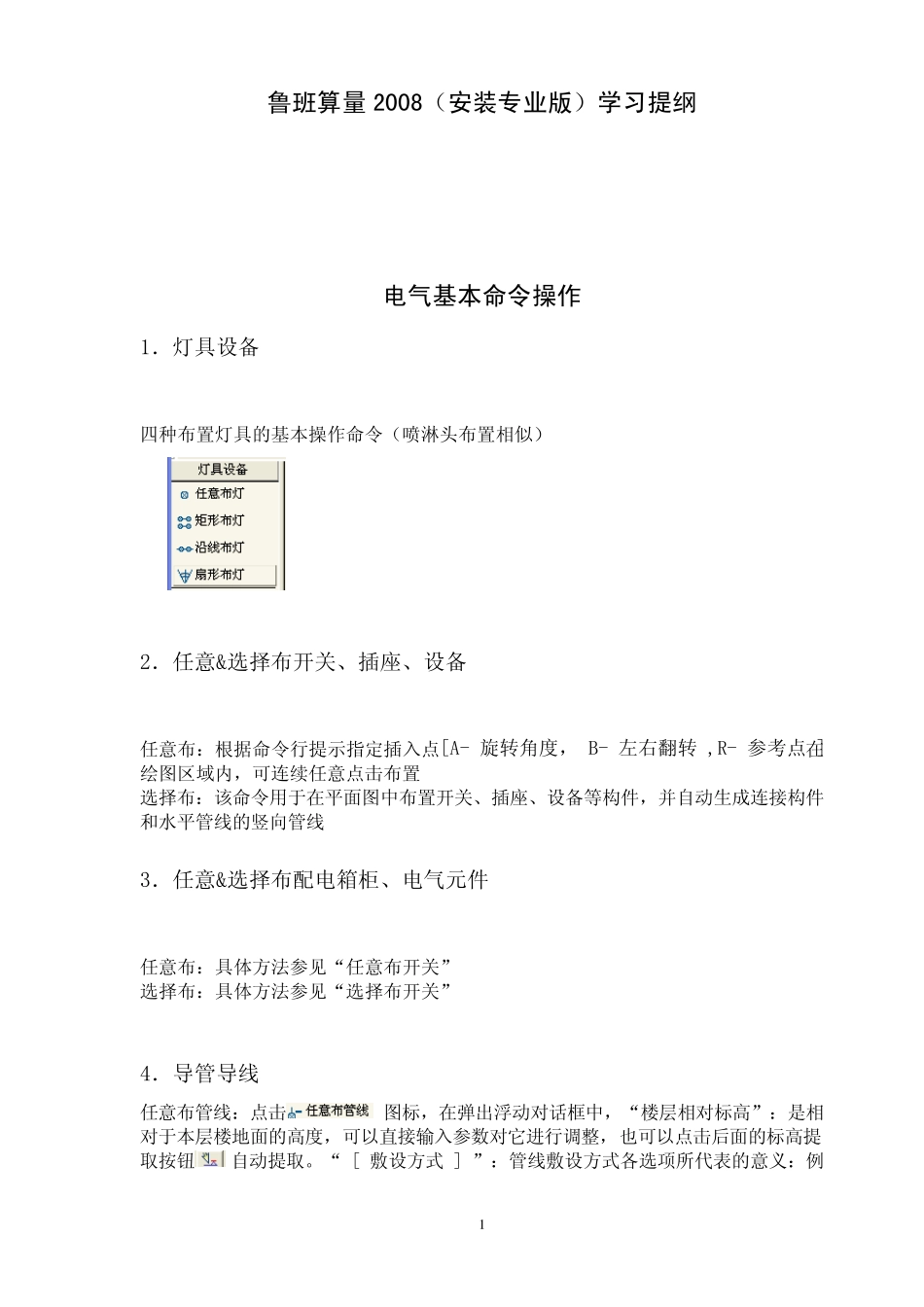

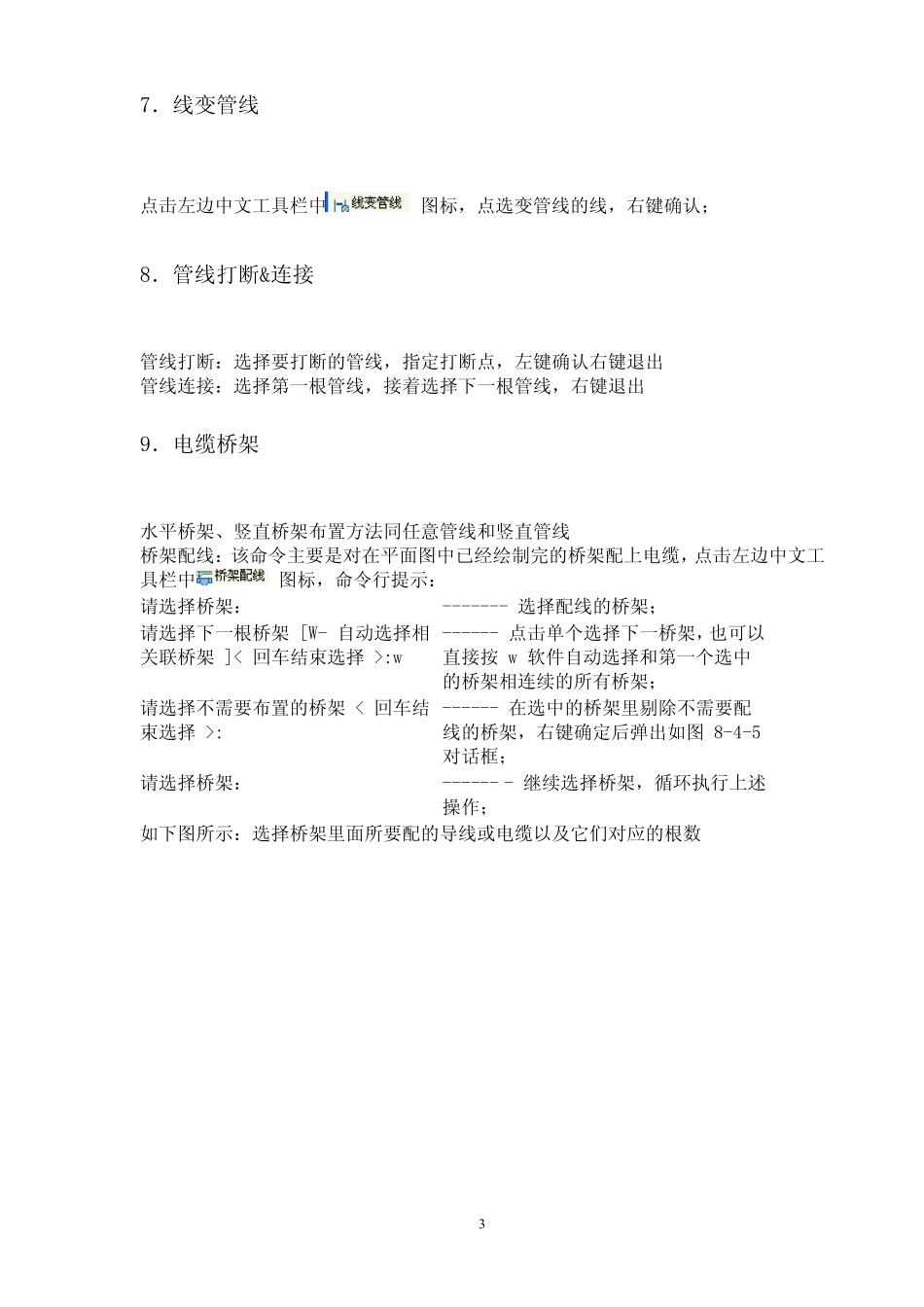

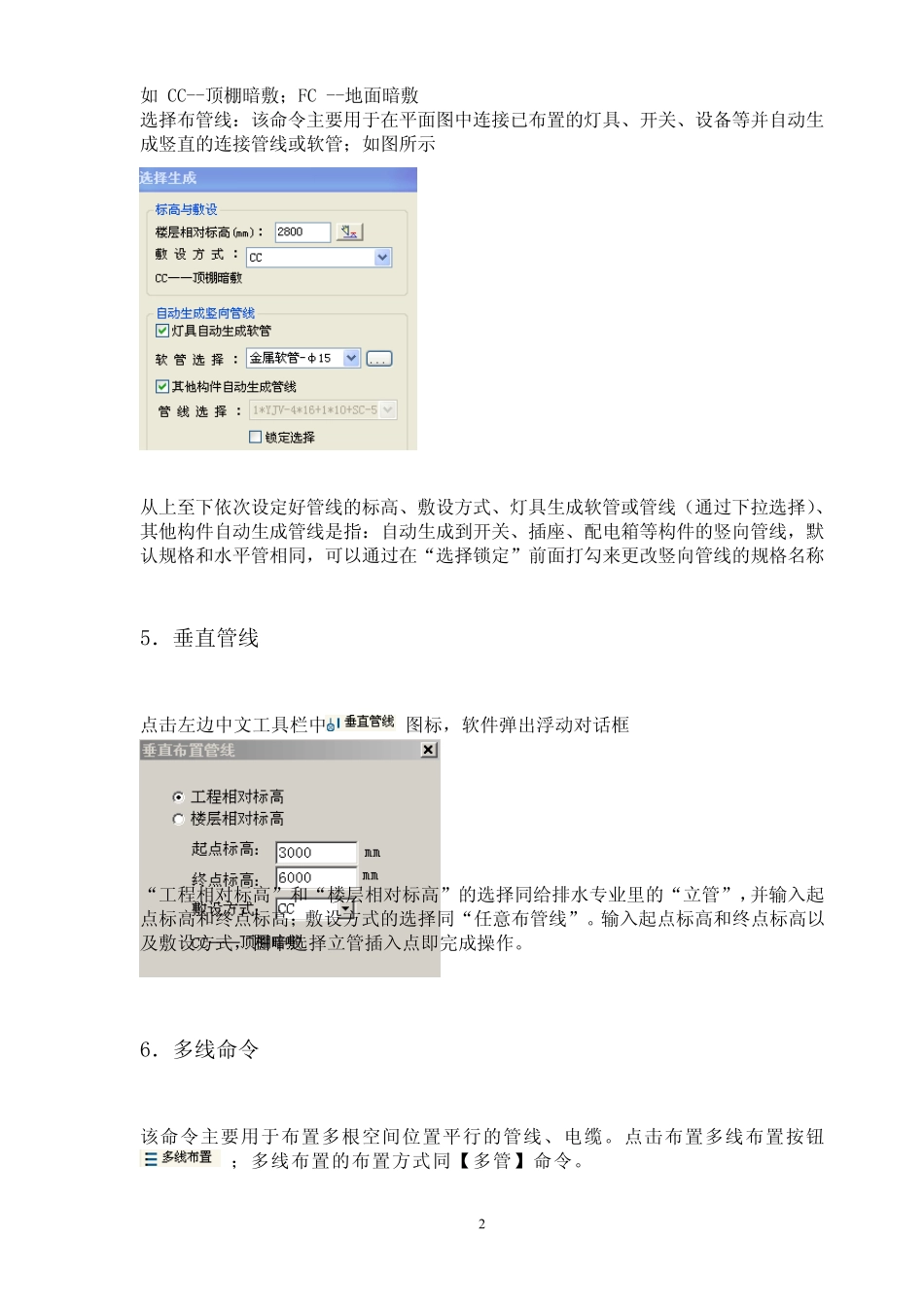

1鲁班算量2008（安装专业版）学习提纲 电气基本命令操作 1．灯具设备 四种布置灯具的基本操作命令（喷淋头布置相似） 2．任意&选择布开关、插座、设备 任意布：根据命令行提示指定插入点[A- 旋转角度， B- 左右翻转 ,R- 参考点 ]在绘图区域内，可连续任意点击布置 选择布：该命令用于在平面图中布置开关、插座、设备等构件，并自动生成连接构件和水平管线的竖向管线 3．任意&选择布配电箱柜、电气元件 任意布：具体方法参见“任意布开关” 选择布：具体方法参见“选择布开关” 4．导管导线 任意布管线：点击图标，在弹出浮动对话框中，“楼层相对标高”：是相对于本层楼地面的高度，可以直接输入参数对它进行调整，也可以点击后面的标高提取按钮自动提取。“ [ 敷设方式 ] ”：管线敷设方式各选项所代表的意义：例 2如 CC--顶棚暗敷；FC --地面暗敷 选择布管线：该命令主要用于在平面图中连接已布置的灯具、开关、设备等并自动生成竖直的连接管线或软管；如图所示 从上至下依次设定好管线的标高、敷设方式、灯具生成软管或管线（通过下拉选择）、其他构件自动生成管线是指：自动生成到开关、插座、配电箱等构件的竖向管线，默认规格和水平管相同，可以通过在“选择锁定”前面打勾来更改竖向管线的规格名称 5．垂直管线 点击左边中文工具栏中图标，软件弹出浮动对话框 “工程相对标高”和“楼层相对标高”的选择同给排水专业里的“立管”，并输入起点标高和终点标高；敷设方式的选择同“任意布管线”。输入起点标高和终点标高以及敷设方式，图中选择立管插入点即完成操作。 6．多线命令 该命令主要用于布置多根空间位置平行的管线、电缆。点击布置多线布置按钮；多线布置的布置方式同【多管】命令。 37．线变管线 点击左边中文工具栏中图标，点选变管线的线，右键确认； 8．管线打断&连接 管线打断：选择要打断的管线，指定打断点，左键确认右键退出 管线连接：选择第一根管线，接着选择下一根管线，右键退出 9．电缆桥架 水平桥架、竖直桥架布置方法同任意管线和竖直管线 桥架配线：该命令主要是对在平面图中已经绘制完的桥架配上电缆，点击左边中文工具栏中图标，命令行提示： 请选择桥架： ------- 选择配线的桥架； 请选择下一根桥架 [W- 自动选择相关联桥架 ]< 回车结束选择 >:w ------ 点击单个选择下一桥架，也可以直接按 w 软件自动选择和第一个选中的桥架相连续的所有桥架； 请选择...
