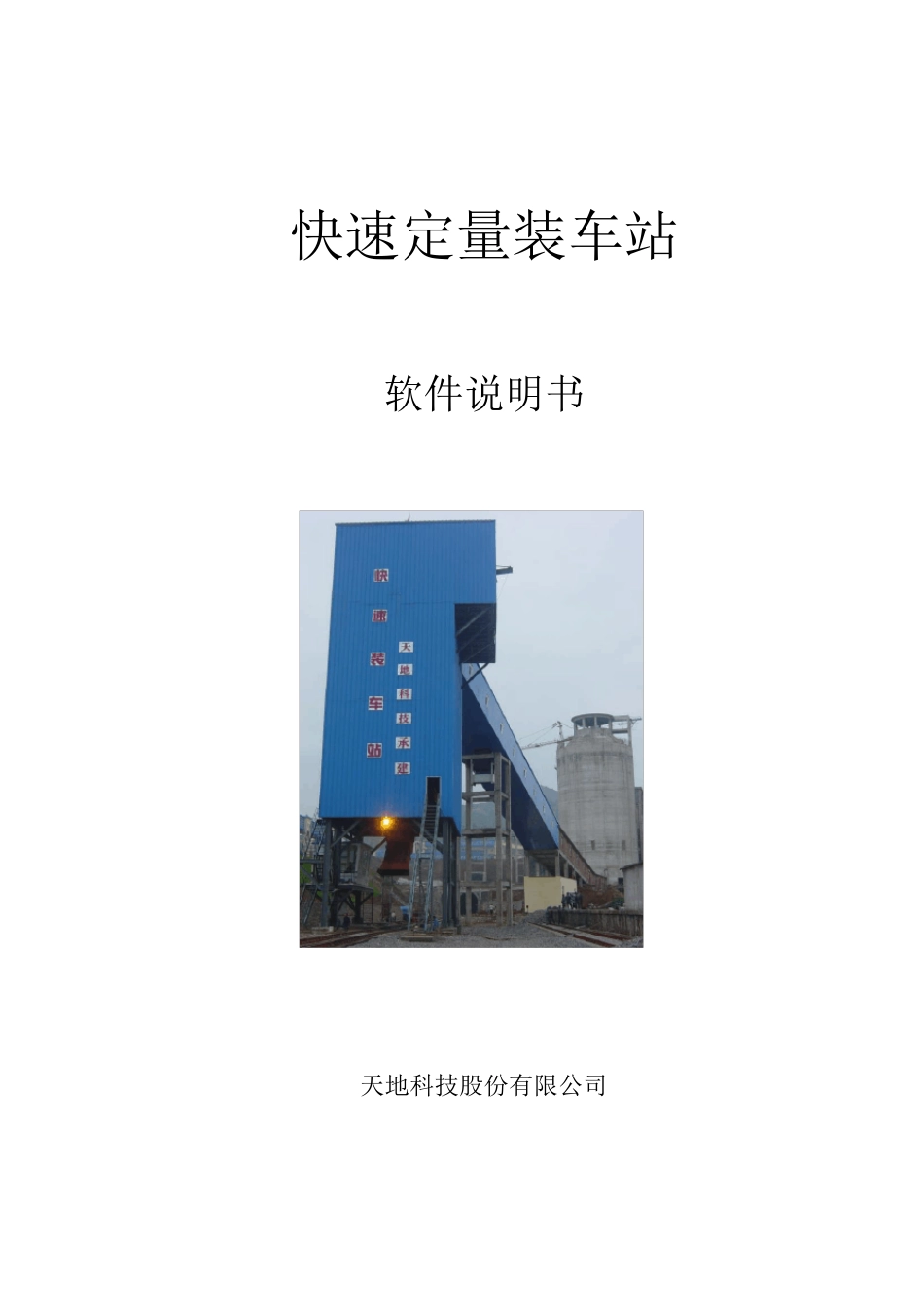

快速定量装车站 软件说明书 天地科技股份有限公司 快速定量装车站软件说明书 - 2 - 一、系统说明 1.1 系统概述 大型快速定量装车站基于大型料斗秤的工作原理，预先在定量仓中按车皮标重装载，通过闸门和卸料溜槽控制，向行进中的车厢快速卸载，实现一次连续动态行进中的快速准确装车。 快速定量装车系统主要由大型钢结构、装车机械设备、称重系统、液压系统、电控系统、软件系统组成。 缓冲仓的目的是存储一定量的煤炭，以确保在正常工作中有足够的煤炭用于装车，从而避免煤炭输送机频繁启动；定量称重装车用于快速准确定量装车；装车机械设备用于控制装车煤流；液压系统为各种机械设备提供动力；电控系统用于装车系统中所有设备监测和自动控制；自动润滑系统为装车机械设备提供润滑，保证设备的使用寿命；软件系统用于判断发出各种控制指令，调节装车精度，监测各设备的运行状态，记录存储装车记录和报警信息。 1）集中控制系统组成 本工程的集中控制采用 AB 系列PLC，采用主从通讯，通过 ControlNet 通讯网络组成有机的整体；高压供电系统微机保护装置等其他设备，必 须 能 通过 MODBUS 接 入 就近 的 PLC 分 站并 可 以实现与 主网进行通讯。变 频器 系统通过 Dev iceNet 接 入 就 近 的 PLC分 站并 可 以实现与 主网进行通讯；最 终 主网通过光 纤 传 送到 集控室 内 到 。 本系统提供与 选 煤厂 调度监测系统的通讯接 口 ，以便 及 时 监测设备运行状态及 相 关参 数 。本生 产 控制系统的网络形 成独 立 的控制网，避免遭 受 外 界 网络病 毒 攻 击 造 成控制系统的不 稳 定。 2）计 算 机监控系统组成 计 算 机监控系统提供全 站范 围 的实时 监控，整个 计 算 机监控系统将 是分 层 次结构的控制系统，完 成整个 系统的控制、显 示 、设备运行状态监控及 设备故 障 报警，数 据 的监测、存储、分 析 、报表 打 印 等功 能 要求 。计 算 机监控系统配 置分 为三 层 ： 第 一层 ： 主控室 级 ： 主控室 硬 件主要由操 作员 工作站、工程师 工作站、打 印 机等构成，工程师 工作站用来 完 成组态工作并 具 有完 全 的操 作员 站功 能 ，操 作员 站主要用于操作；由 AB 公 司 RSVIEW32 软件组态构成系统监控软件平 台 ，实现全 站的系统监控及 生快速定量装车站软件说明书...
