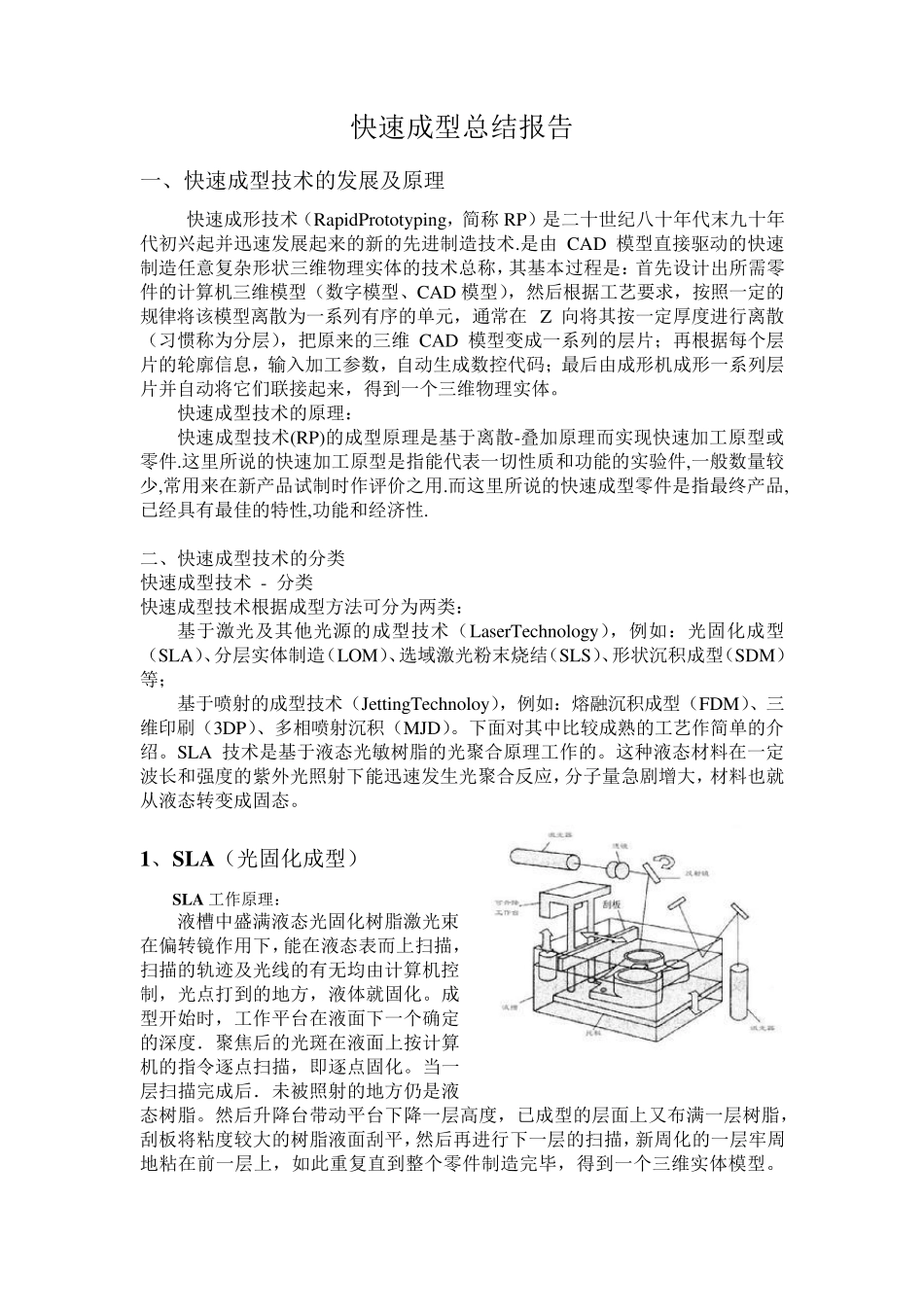

快速成型总结报告

快速成型总结报告 一、快速成型技术的发展及原理 快速成形技术（RapidPrototy ping，简称 RP）是二十世纪八十年代末九十年代初兴起并迅速发展起来的新的先进制造技术.是由 CAD 模型直接驱动的快速制造任意复杂形状三维物理实体的技术总称，其基本过程是：首先设计出所需零件的计算机三维模型（数字模型、CAD 模型），然后根据工艺要求，按照一定的规律将该模型离散为一系列有序的单元，通常在 Z 向将其按一定厚度进行离散（习惯称为分层），把原来的三维 CAD 模型变成一系列的层片；再根据每个层片的轮廓信息，输入加工参数，自动生成数控代码；最后由成形机成形一系列层片并自动将它们联接起来，得到一个三维物理实体。 快速成型技术的原理： 快速成型技术(RP)的成型原理是基于离散-叠加原理而实现快速加工原型或零件.这里所说的快速加工原型是指能代表一切性质和功能的实验件,一般数量较少,常用来在新产品试制时作评价之用.而这里所说的快速成型零件是指最终产品,已经具有最佳的特性,功能和经济性. 二、快速成型技术的分类 快速成型技术 - 分类 快速成型技术根据成型方法可分为两类： 基于激光及其他光源的成型技术（LaserTechnology ），例如：光固化成型（SLA）、分层实体制造（LOM）、选域激光粉末烧结（SLS）、形状沉积成型（SDM）等； 基于喷射的成型技术（JettingTechnoloy ），例如：熔融沉积成型（FDM）、三维印刷（3DP）、多相喷射沉积（MJD）。下面对其中比较成熟的工艺作简单的介绍。SLA 技术是基于液态光敏树脂的光聚合原理工作的。这种液态材料在一定波长和强度的紫外光照射下能迅速发生光聚合反应，分子量急剧增大，材料也就从液态转变成固态。 1、SLA（光固化成型） SLA 工作原理： 液槽中盛满液态光固化树脂激光束在偏转镜作用下，能在液态表而上扫描，扫描的轨迹及光线的有无均由计算机控制，光点打到的地方，液体就固化。成型开始时，工作平台在液面下一个确定的深度．聚焦后的光斑在液面上按计算机的指令逐点扫描，即逐点固化。当一层扫描完成后．未被照射的地方仍是液态树脂。然后升降台带动平台下降一层高度，已成型的层面上又布满一层树脂，刮板将粘度较大的树脂液面刮平，然后再进行下一层的扫描，新周化的一层牢周地粘在前一层上，如此重复直到整个零件制造完毕，得到一个三维实体模型。 SLA 方法是目前快速成型技术领域中研究得最多的方法．也是技术上最为成熟的方法。SLA 工艺成型的零...
