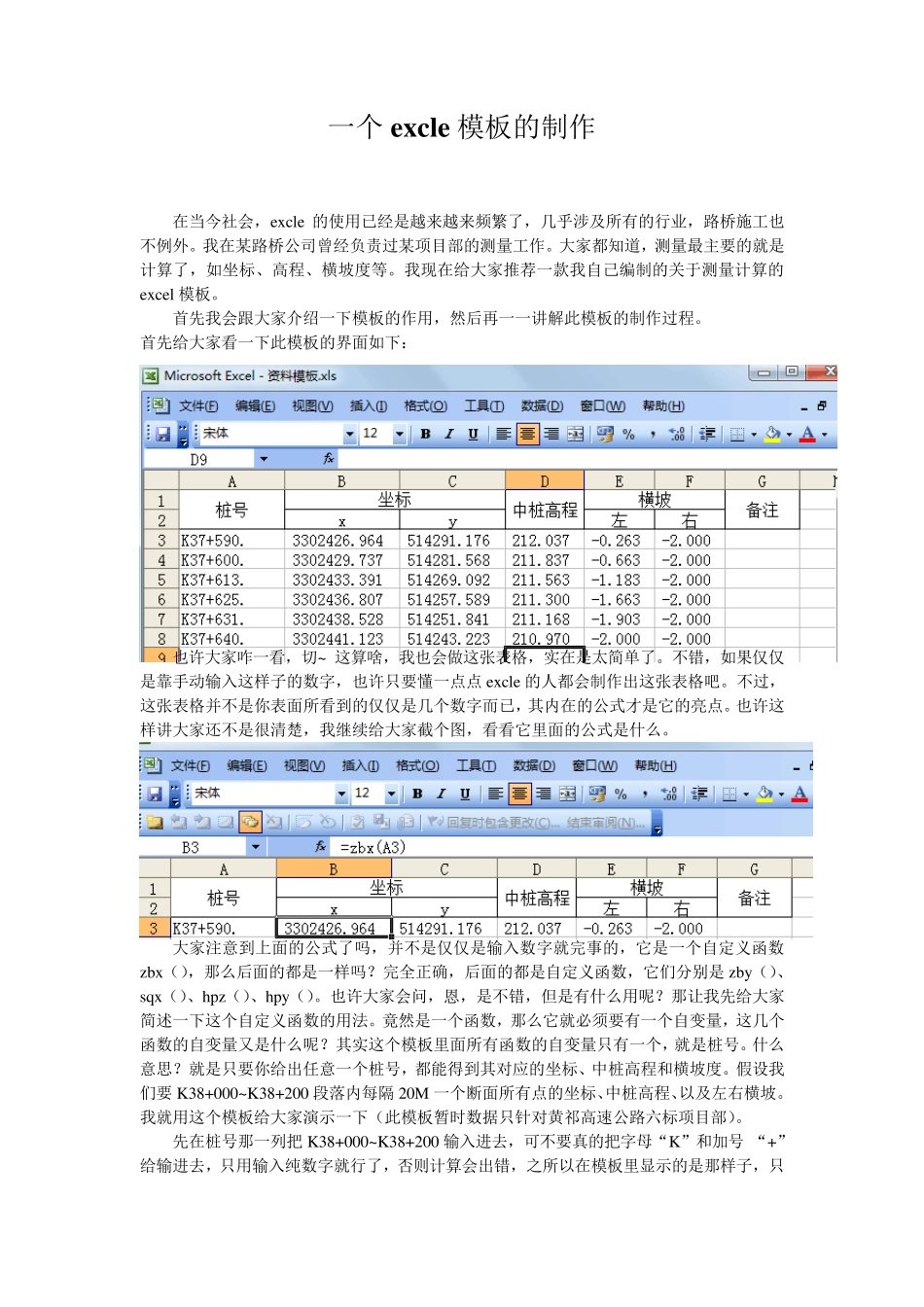

一个 ex cle 模板的制作 在当今社会,excle 的使用已经是越来越来频繁了,几乎涉及所有的行业,路桥施工也不例外。我在某路桥公司曾经负责过某项目部的测量工作。大家都知道,测量最主要的就是计算了,如坐标、高程、横坡度等。我现在给大家推荐一款我自己编制的关于测量计算的excel 模板。 首先我会跟大家介绍一下模板的作用,然后再一一讲解此模板的制作过程。 首先给大家看一下此模板的界面如下: 也许大家咋一看,切~ 这算啥,我也会做这张表格,实在是太简单了。不错,如果仅仅是靠手动输入这样子的数字,也许只要懂一点点 excle 的人都会制作出这张表格吧。不过,这张表格并不是你表面所看到的仅仅是几个数字而已,其内在的公式才是它的亮点。也许这样讲大家还不是很清楚,我继续给大家截个图,看看它里面的公式是什么。 大家注意到上面的公式了吗,并不是仅仅是输入数字就完事的,它是一个自定义函数zbx(),那么后面的都是一样吗?完全正确,后面的都是自定义函数,它们分别是 zby()、sqx()、hpz()、hpy()。也许大家会问,恩,是不错,但是有什么用呢?那让我先给大家简述一下这个自定义函数的用法。竟然是一个函数,那么它就必须要有一个自变量,这几个函数的自变量又是什么呢?其实这个模板里面所有函数的自变量只有一个,就是桩号。什么意思?就是只要你给出任意一个桩号,都能得到其对应的坐标、中桩高程和横坡度。假设我们要 K38+000~K38+200 段落内每隔20M 一个断面所有点的坐标、中桩高程、以及左右横坡。我就用这个模板给大家演示一下(此模板暂时数据只针对黄祁高速公路六标项目部)。 先在桩号那一列把K38+000~K38+200 输入进去,可不要真的把字母“K”和加号 “+”给输进去,只用输入纯数字就行了,否则计算会出错,之所以在模板里显示的是那样子,只 不过是自定义的单元格式而已。 第二步剩下的仅仅就是拖动公式了,后面的都是公式,所以可以一起拖下来,先选定后面的所有单元格,然后向下直接拖动至最后,那么你需要的数据就全部出来了。 呵呵,是不是很神奇!并不是只能计算整数桩号数据的,是任意桩号的,也就是说桩号K38+000 和 K38+111.232 计算出来的结果的精度是一样的。这个模板可以让你计算任意你想要的坐标,比如其演化计算出来的桥梁墩柱坐标,涵洞坐标等等。 给大家示范一下计算涵洞的坐标。假设某涵洞桩号是K38+433.245,左边据中桩距离是23.45M,右边距中桩距离是33.56M ...
