怎样读懂航图资料

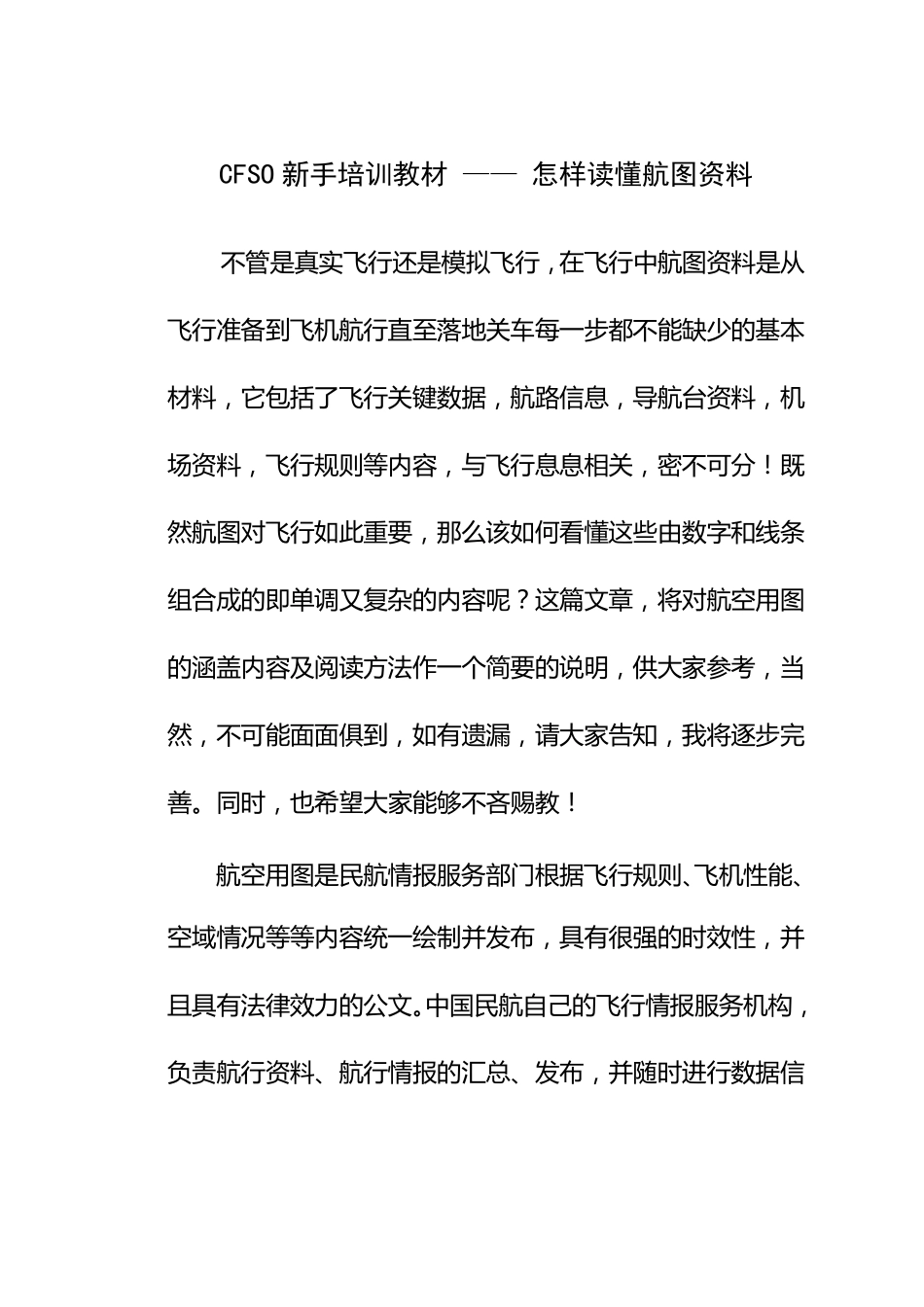

怎样读懂航图资料_第1页
1/29

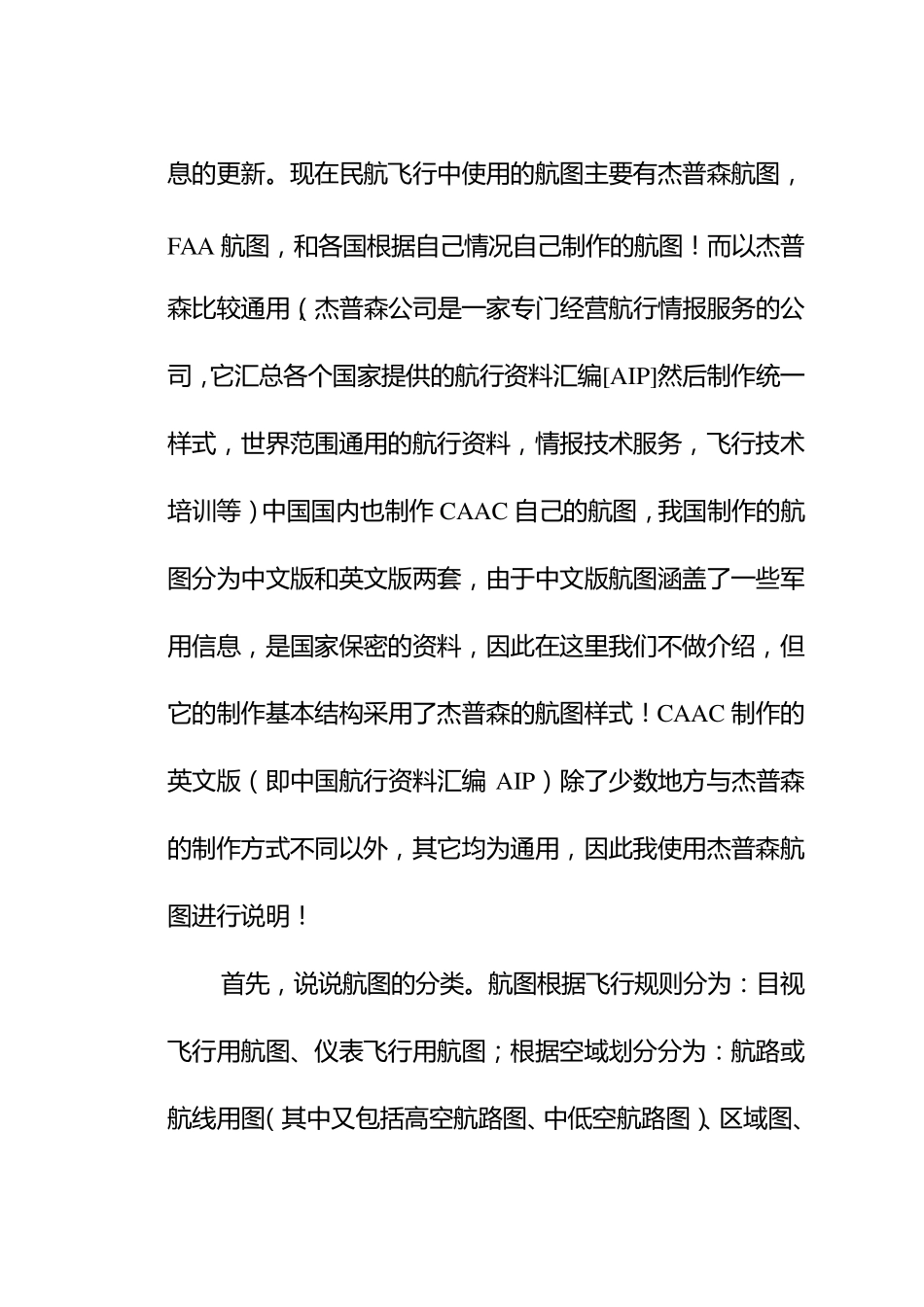

怎样读懂航图资料_第2页
2/29

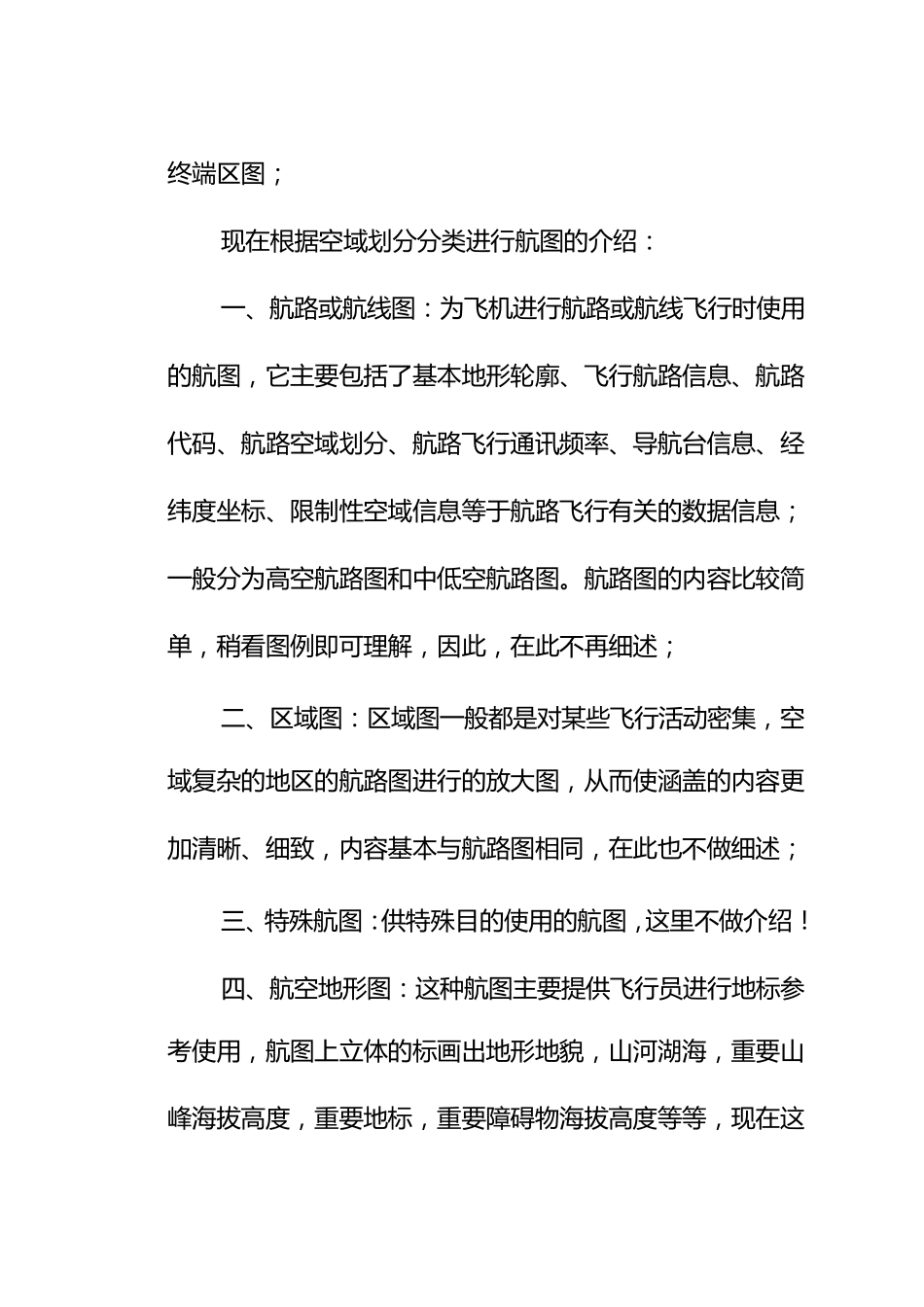

怎样读懂航图资料_第3页
3/29
CFSO 新手培训教材 — — 怎样读懂航图资料 不管是真实飞行还是模拟飞行,在飞行中航图资料是从飞行准备到飞机航行直至落地关车每一步都不能缺少的基本材料,它包括了飞行关键数据,航路信息,导航台资料,机场资料,飞行规则等内容,与飞行息息相关,密不可分!既然航图对飞行如此重要,那么该如何看懂这些由数字和线条组合成的即单调又复杂的内容呢?这篇文章,将对航空用图的涵盖内容及阅读方法作一个简要的说明,供大家参考,当然,不可能面面俱到,如有遗漏,请大家告知,我将逐步完善 。 同 时 ,也 希 望 大家能够 不吝 赐 教 ! 航空用图是民 航情 报 服 务 部 门 根 据飞行规则、飞机性能、空域情 况等等内容统一绘制并发布,具有很强的时 效性,并且具有法律效力的公文。中国民 航自己的飞行情 报 服 务 机构,负责航行资料、航行情 报 的汇总、发布,并随时 进行数据信息的更新。现在民航飞行中使用的航图主要有杰普森航图,FAA 航图,和各国根据自己情况自己制作的航图!而以杰普森比较通用,(杰普森公司是一家专门经营航行情报服务的公司,它汇总各个国家提供的航行资料汇编[AIP]然后制作统一样式,世界范围通用的航行资料,情报技术服务,飞行技术培训等)中国国内也制作 CAAC 自己的航图,我国制作的航图分为中文版和英文版两套,由于中文版航图涵盖了一些军用信息,是国家保密的资料,因此在这里我们不做介绍,但它的制作基本结构采用了杰普森的航图样式!CAAC 制作的英文版(即中国航行资料汇编 AIP)除了少数地方与杰普森的制作方式不同以外,其它均为通用,因此我使用杰普森航图进行说明! 首先,说说航图的分类。航图根据飞行规 则 分为: 目 视飞行用航图、仪表飞行用航图;根据空域划分分为: 航路或航线用图(其中又包括高空航路图、中低空航路图)、区域图、终 端 区 图 ; 现 在 根 据 空 域 划 分 分 类 进 行 航 图 的 介 绍 : 一 、航 路或航 线图 : 为飞机进 行 航 路或航 线飞行 时使用的 航 图 ,它主要包括了基本地形轮廓、飞行 航 路信息、航 路代码、航 路空 域 划 分 、航 路飞行 通讯频率、导航 台信息、经纬度坐标、限制性空 域 信息等于航 路飞行 有关的 数据 信息;一 般分 为高空 航 路图 和中低空 航 路图 。航 路图 的 内容比较简单,稍看图 例即可理解,因此,在 此不再细述; ...
