怎样选择空气开关断路器的型号规格及分断能力的选择

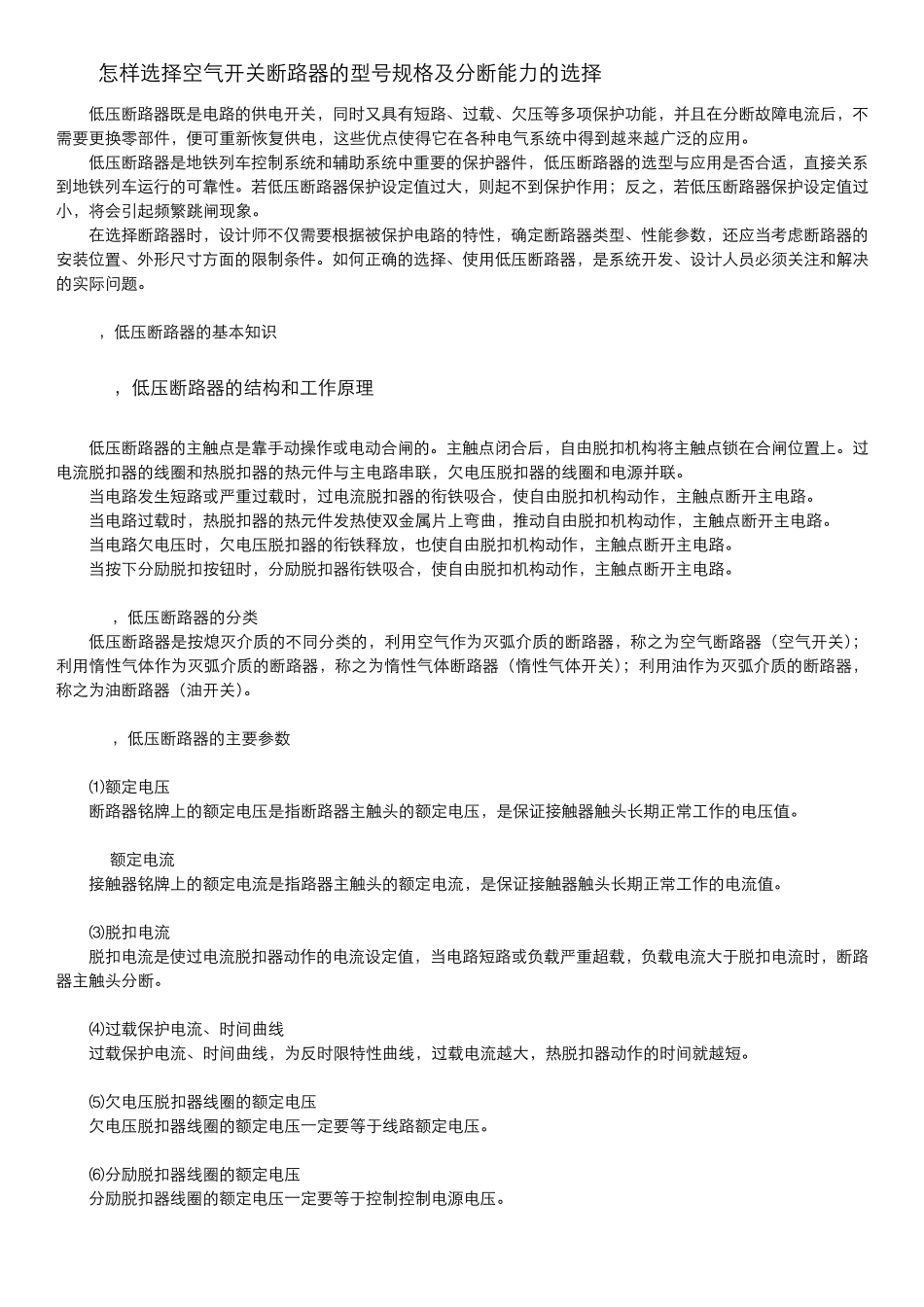

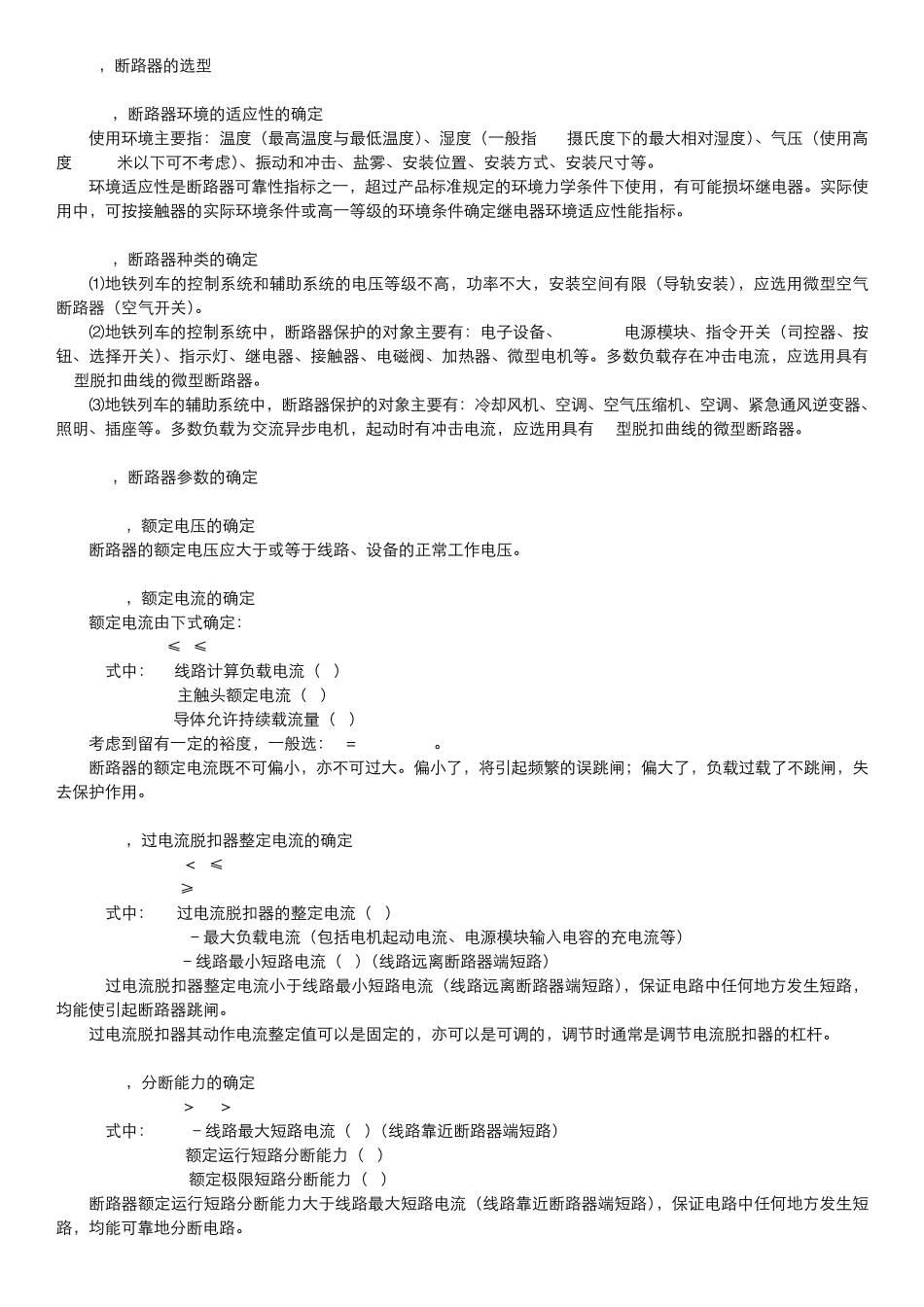

怎样选择空气开关断路器的型号规格及分断能力的选择 低压断路器既是电路的供电开关，同时又具有短路、过载、欠压等多项保护功能，并且在分断故障电流后，不需要更换零部件，便可重新恢复供电，这些优点使得它在各种电气系统中得到越来越广泛的应用。 低压断路器是地铁列车控制系统和辅助系统中重要的保护器件，低压断路器的选型与应用是否合适，直接关系到地铁列车运行的可靠性。若低压断路器保护设定值过大，则起不到保护作用；反之，若低压断路器保护设定值过小，将会引起频繁跳闸现象。 在选择断路器时，设计师不仅需要根据被保护电路的特性，确定断路器类型、性能参数，还应当考虑断路器的安装位臵、外形尺寸方面的限制条件。如何正确的选择、使用低压断路器，是系统开发、设计人员必须关注和解决的实际问题。 2，低压断路器的基本知识 2.1，低压断路器的结构和工作原理 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位臵上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。 当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 2.2，低压断路器的分类 低压断路器是按熄灭介质的不同分类的，利用空气作为灭弧介质的断路器，称之为空气断路器（空气开关）；利用惰性气体作为灭弧介质的断路器，称之为惰性气体断路器（惰性气体开关）；利用油作为灭弧介质的断路器，称之为油断路器（油开关）。 2.3，低压断路器的主要参数 ⑴额定电压 断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。 (2)额定电流 接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。 ⑶脱扣电流 脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。 ⑷过载保护电流、时间曲线 过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。 ⑸欠电压脱扣器线圈的额定电压 欠电...
