思科产品设备密码恢复与IOS升级祥解教程

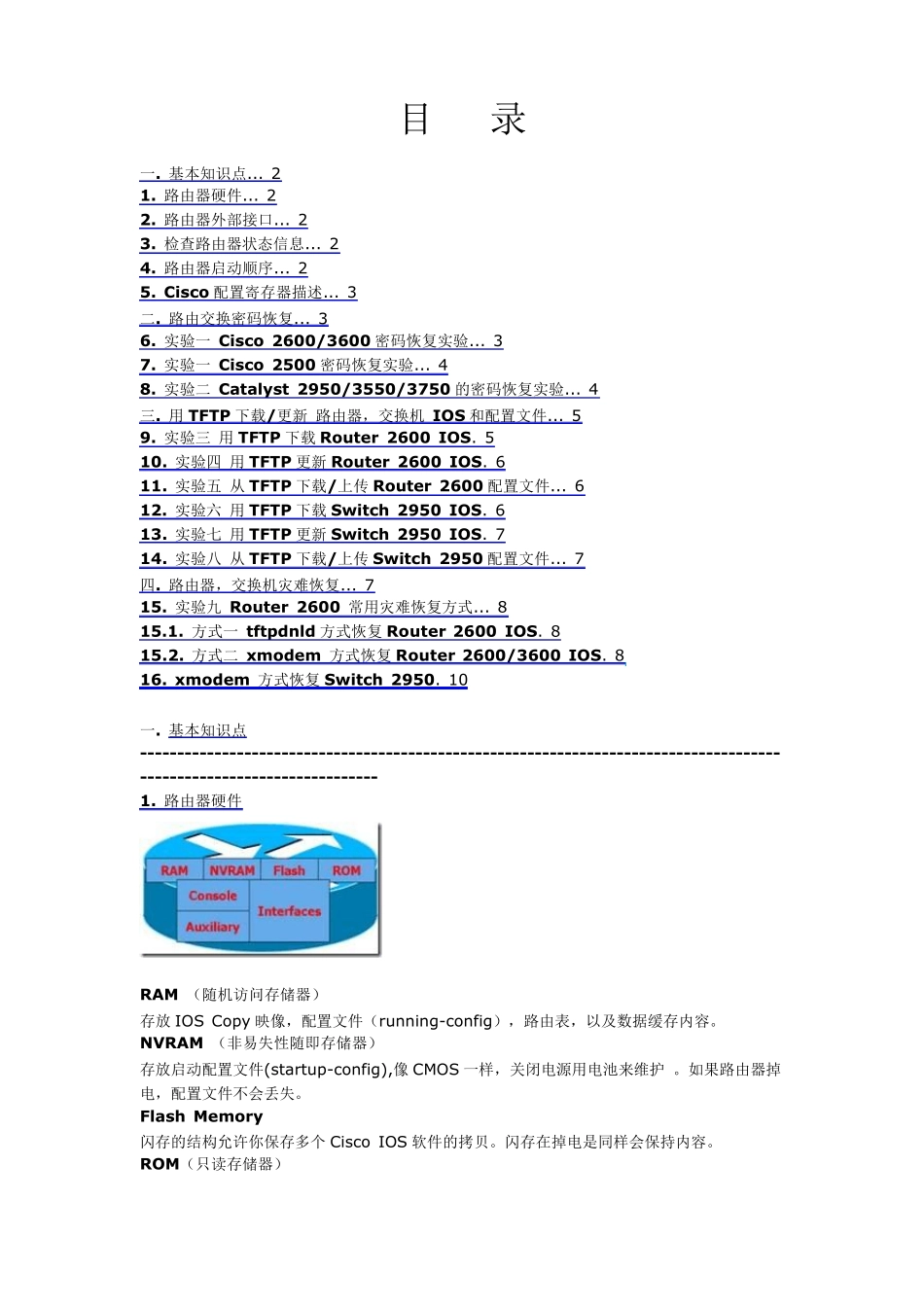

目 录 一. 基本知识点... 2 1. 路由器硬件... 2 2. 路由器外部接口... 2 3. 检查路由器状态信息... 2 4. 路由器启动顺序... 2 5. Cisco 配置寄存器描述... 3 二. 路由交换密码恢复... 3 6. 实验一 Cisco 2600/3600 密码恢复实验... 3 7. 实验一 Cisco 2500 密码恢复实验... 4 8. 实验二 Catalyst 2950/3550/3750 的密码恢复实验... 4 三. 用TFTP 下载/更新 路由器，交换机 IOS 和配置文件... 5 9. 实验三 用TFTP 下载Router 2600 IOS. 5 10. 实验四 用TFTP 更新Router 2600 IOS. 6 11. 实验五 从TFTP 下载/上传Router 2600 配置文件... 6 12. 实验六 用TFTP 下载Switch 2950 IOS. 6 13. 实验七 用TFTP 更新Switch 2950 IOS. 7 14. 实验八 从TFTP 下载/上传Switch 2950 配置文件... 7 四. 路由器，交换机灾难恢复... 7 15. 实验九 Router 2600 常用灾难恢复方式... 8 15.1. 方式一 tftpdnld 方式恢复Router 2600 IOS. 8 15.2. 方式二 xmodem 方式恢复Router 2600/3600 IOS. 8 16. xmodem 方式恢复Switch 2950. 10 一. 基本知识点 ---------------------------------------------------------------------------------------------------------------------- 1. 路由器硬件 RAM （随机访问存储器） 存放IOS Copy 映像，配置文件（running-config），路由表，以及数据缓存内容。 NVRAM （非易失性随即存储器） 存放启动配置文件(startup-config),像CMOS 一样，关闭电源用电池来维护 。如果路由器掉电，配置文件不会丢失。 Flash Memory 闪存的结构允许你保存多个 Cisco IOS 软件的拷贝。闪存在掉电是同样会保持内容。 ROM（只读存储器） 存放路由器基本功能的一些微代码，如：POST (加电自检) 代码，bootstrap（自主引导程序） – ROM 软件只能通过更换芯片升级。 Interfaces 接口指的是包进出的路由器的网络连接。 Auxiliary Ports 异步端口；Cisco IOS 软件允许将 Auxiliary Port 作为异步连接的网络接口使用。一般可以通过Modem 和远端计算机相连调试路由器。 2. 路由器外部接口 Console Port— — 初始化配置时，你需要通过它使用终端配置路由器 Auxiliary Port— — 也可以通过Auxiliary Port 配置路由器 Virtual Terminals— — 可以通过telnet 使用 VTY ...
