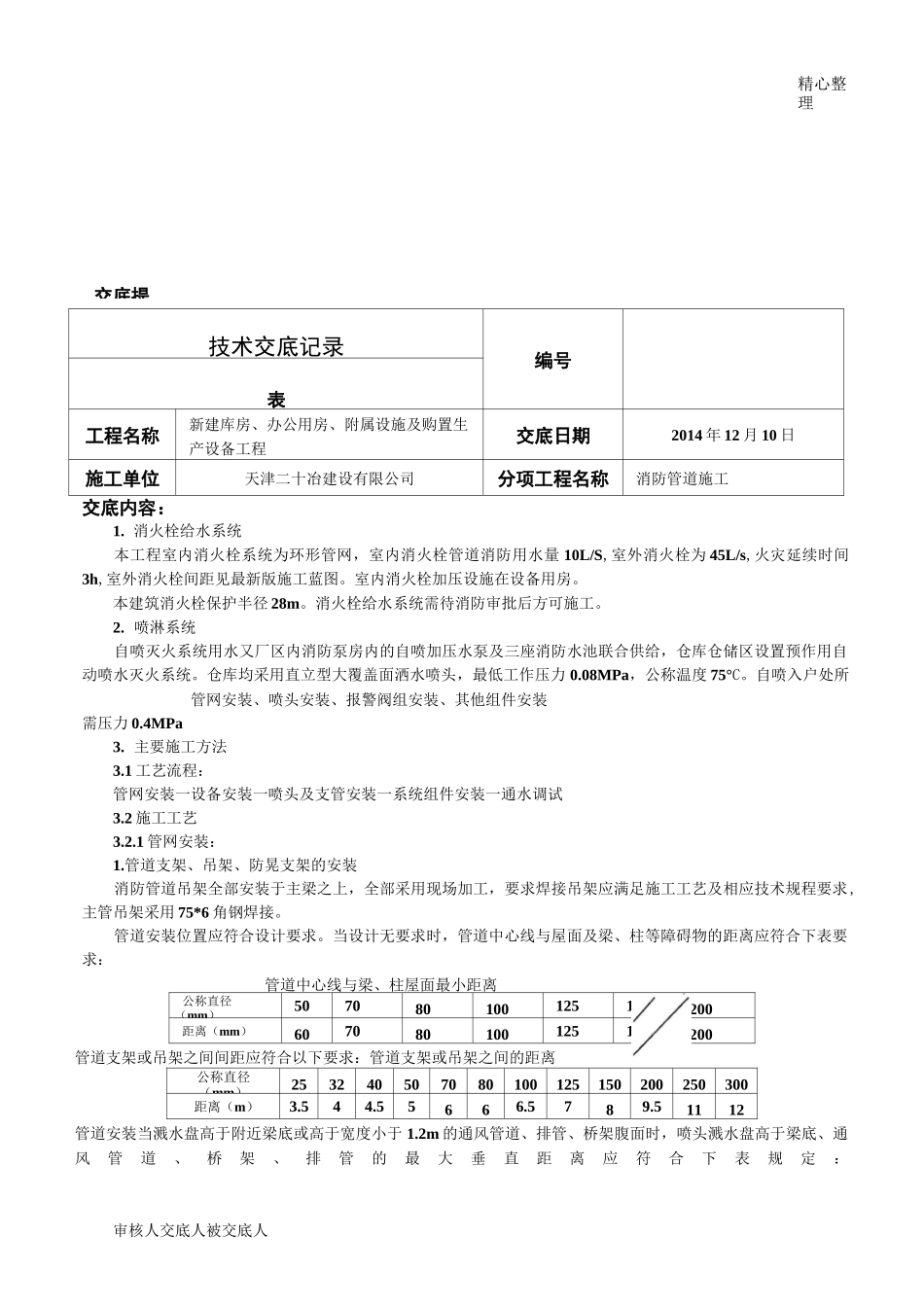

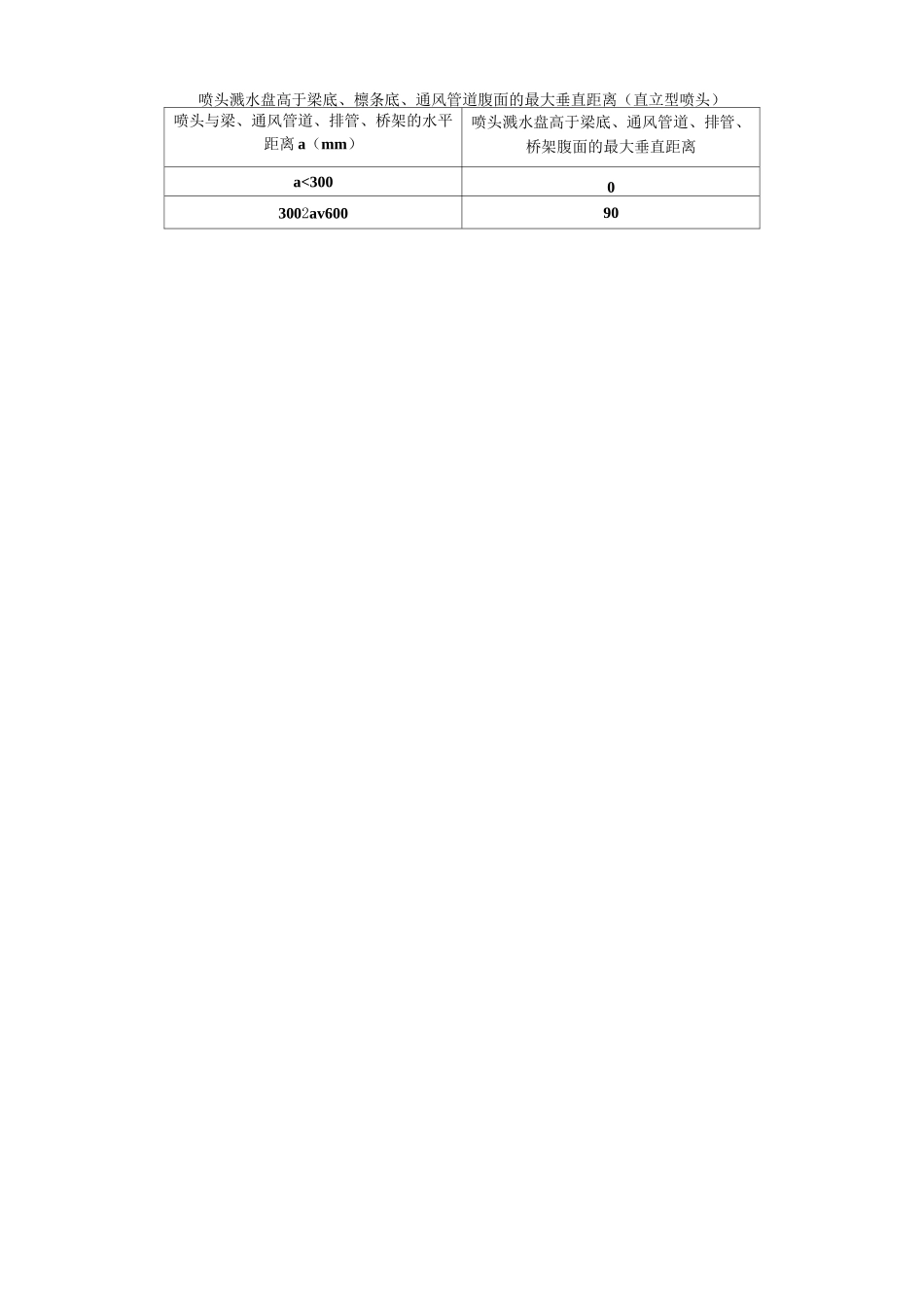

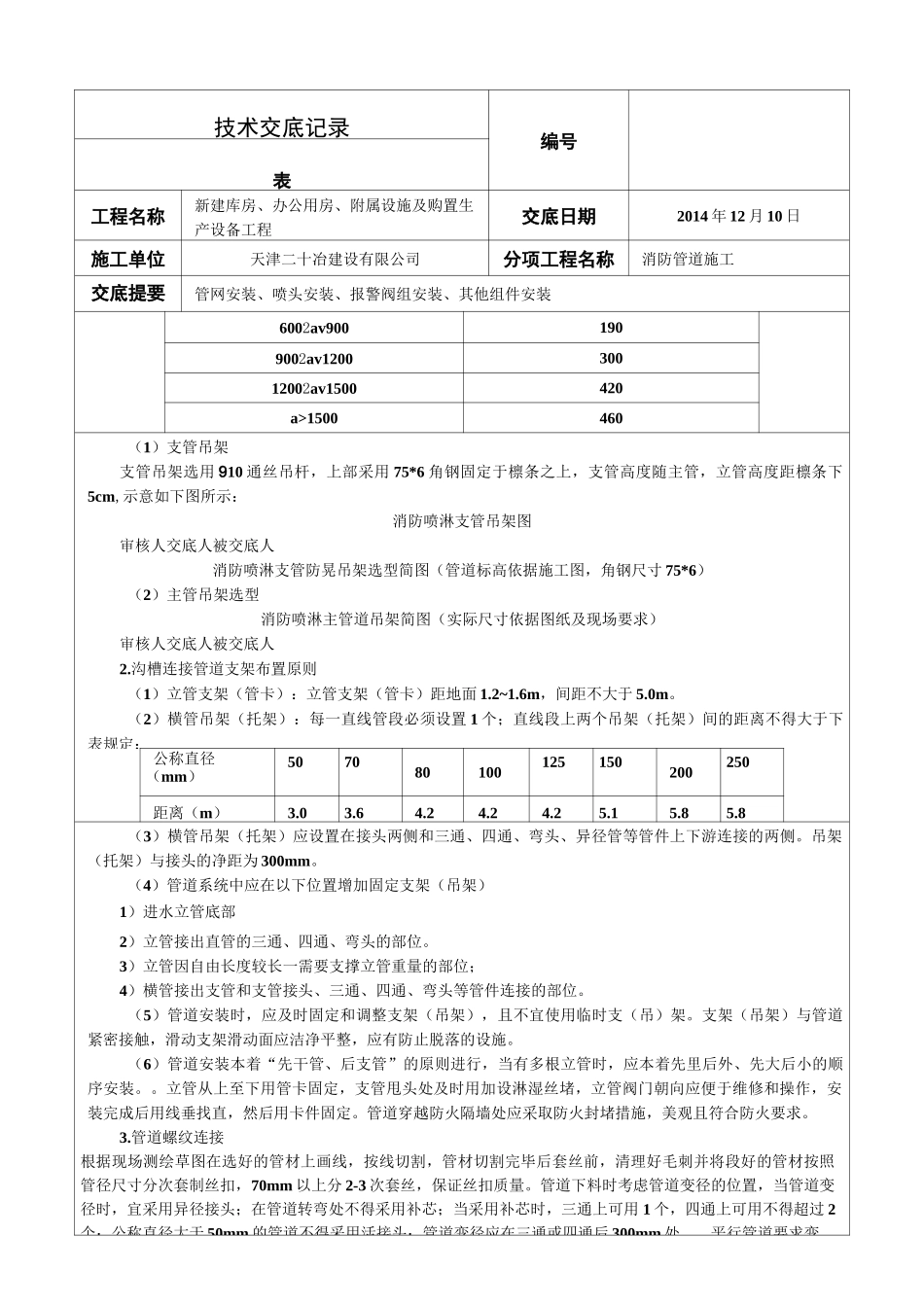

交底提精心整理技术交底记录编号表工程名称新建库房、办公用房、附属设施及购置生产设备工程交底日期2014 年 12 月 10 日施工单位天津二十冶建设有限公司分项工程名称消防管道施工交底内容：1. 消火栓给水系统本工程室内消火栓系统为环形管网，室内消火栓管道消防用水量 10L/S,室外消火栓为 45L/s,火灾延续时间3h,室外消火栓间距见最新版施工蓝图。室内消火栓加压设施在设备用房。本建筑消火栓保护半径 28m。消火栓给水系统需待消防审批后方可施工。2. 喷淋系统自喷灭火系统用水又厂区内消防泵房内的自喷加压水泵及三座消防水池联合供给，仓库仓储区设置预作用自动喷水灭火系统。仓库均采用直立型大覆盖面洒水喷头，最低工作压力 0.08MPa，公称温度 75°C。自喷入户处所需压力 0.4MPa3. 主要施工方法3.1 工艺流程：管网安装一设备安装一喷头及支管安装一系统组件安装一通水调试3.2 施工工艺3.2.1 管网安装：1.管道支架、吊架、防晃支架的安装消防管道吊架全部安装于主梁之上，全部采用现场加工，要求焊接吊架应满足施工工艺及相应技术规程要求,主管吊架采用 75*6 角钢焊接。管道安装位置应符合设计要求。当设计无要求时，管道中心线与屋面及梁、柱等障碍物的距离应符合下表要求：管道中心线与梁、柱屋面最小距离公称直径（mm）507080100125150200距离（mm）607080100125150200管道支架或吊架之间间距应符合以下要求：管道支架或吊架之间的距离公称直径（mm）253240507080100125150200250300距离（m）3.544.55666.5789.51112管道安装当溅水盘高于附近梁底或高于宽度小于 1.2m 的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、桥架、排管的最大垂直距离应符合下表规定：审核人交底人被交底人管网安装、喷头安装、报警阀组安装、其他组件安装喷头溅水盘高于梁底、檩条底、通风管道腹面的最大垂直距离（直立型喷头）喷头与梁、通风管道、排管、桥架的水平距离 a（mm）喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离a<30003002av60090技术交底记录编号表工程名称新建库房、办公用房、附属设施及购置生产设备工程交底日期2014 年 12 月 10 日施工单位天津二十冶建设有限公司分项工程名称消防管道施工交底提要管网安装、喷头安装、报警阀组安装、其他组件安装6002av9001909002av120030012002av1500420a>1500460（1）支管吊架支管吊架选用 910 通丝吊杆，上部采用 75*6 角钢固定于檩条之上，支...
