除尘施工方案

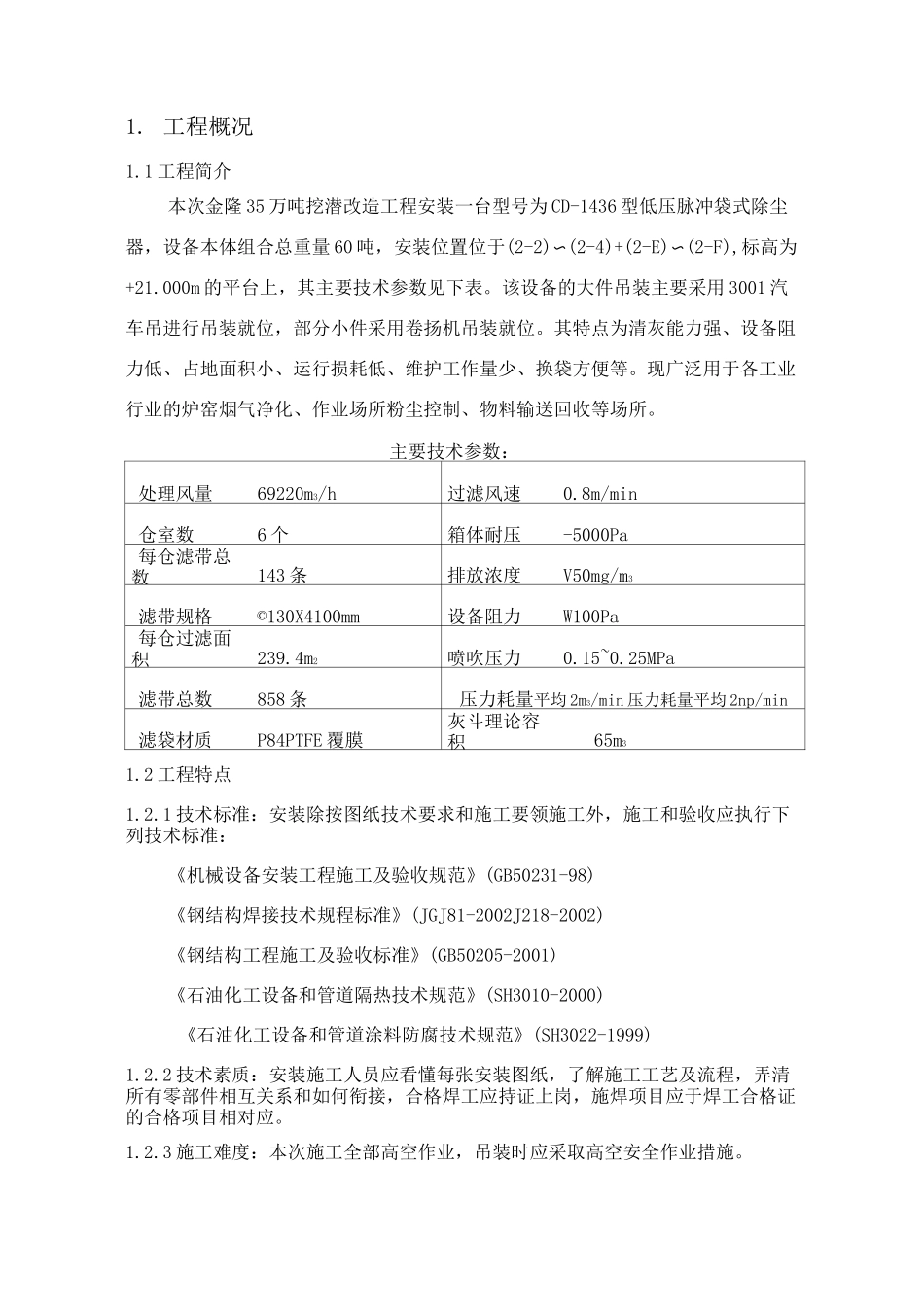

1. 工程概况1.1 工程简介本次金隆 35 万吨挖潜改造工程安装一台型号为 CD-1436 型低压脉冲袋式除尘器，设备本体组合总重量 60 吨，安装位置位于(2-2)〜(2-4)+(2-E)〜(2-F),标高为+21.000m 的平台上，其主要技术参数见下表。该设备的大件吊装主要采用 3001 汽车吊进行吊装就位，部分小件采用卷扬机吊装就位。其特点为清灰能力强、设备阻力低、占地面积小、运行损耗低、维护工作量少、换袋方便等。现广泛用于各工业行业的炉窑烟气净化、作业场所粉尘控制、物料输送回收等场所。主要技术参数：处理风量69220m3/h过滤风速0.8m/min仓室数6 个箱体耐压-5000Pa每仓滤带总数143 条排放浓度V50mg/m3滤带规格©130X4100mm设备阻力W100Pa每仓过滤面积239.4m2喷吹压力0.15~0.25MPa滤带总数858 条压力耗量平均 2m3/min 压力耗量平均 2np/min滤袋材质P84PTFE 覆膜灰斗理论容积65m31.2 工程特点1.2.1 技术标准：安装除按图纸技术要求和施工要领施工外，施工和验收应执行下列技术标准：《机械设备安装工程施工及验收规范》(GB50231-98)《钢结构焊接技术规程标准》(JGJ81-2002J218-2002)《钢结构工程施工及验收标准》(GB50205-2001)《石油化工设备和管道隔热技术规范》(SH3010-2000)《石油化工设备和管道涂料防腐技术规范》(SH3022-1999)1.2.2 技术素质：安装施工人员应看懂每张安装图纸，了解施工工艺及流程，弄清所有零部件相互关系和如何衔接，合格焊工应持证上岗，施焊项目应于焊工合格证的合格项目相对应。1.2.3 施工难度：本次施工全部高空作业，吊装时应采取高空安全作业措施。2. 施工准备2.1 图纸会审2.1.1 收到除尘器安装图纸后，首先应检查除尘器的设计图纸的相关尺寸是否与土建图纸的相符，并作好自审记录。2.1.2 参加图纸会审，对自审中发现的问题、疑问及时提出，并要求设计部门尽快书面答复，图纸会审要求做好会审记录。2.2 设备清点和验收2.2.1 设备清点和验收必须由甲、乙双方会同制作商共同进行，检验合格后，及时填写验收记录。2.2.2 做出详细的设备到货计划，根据制造厂家提供的设备、零部件装箱清单，对设备零部件进行开箱清点，检查质量，逐件验收。2.2.3 对不符合制造标准的产品及缺损件等应分项登记，并提交甲方，要求及时修复、补充。2.2.4 设备的开箱检查，应作好详细记录，并由甲、乙双方负责人签字备案。2.2.5设备清点验收后，应进行编号、分类，妥善保管；对热工仪表等精密小型部件，应入库存放保管。2....
