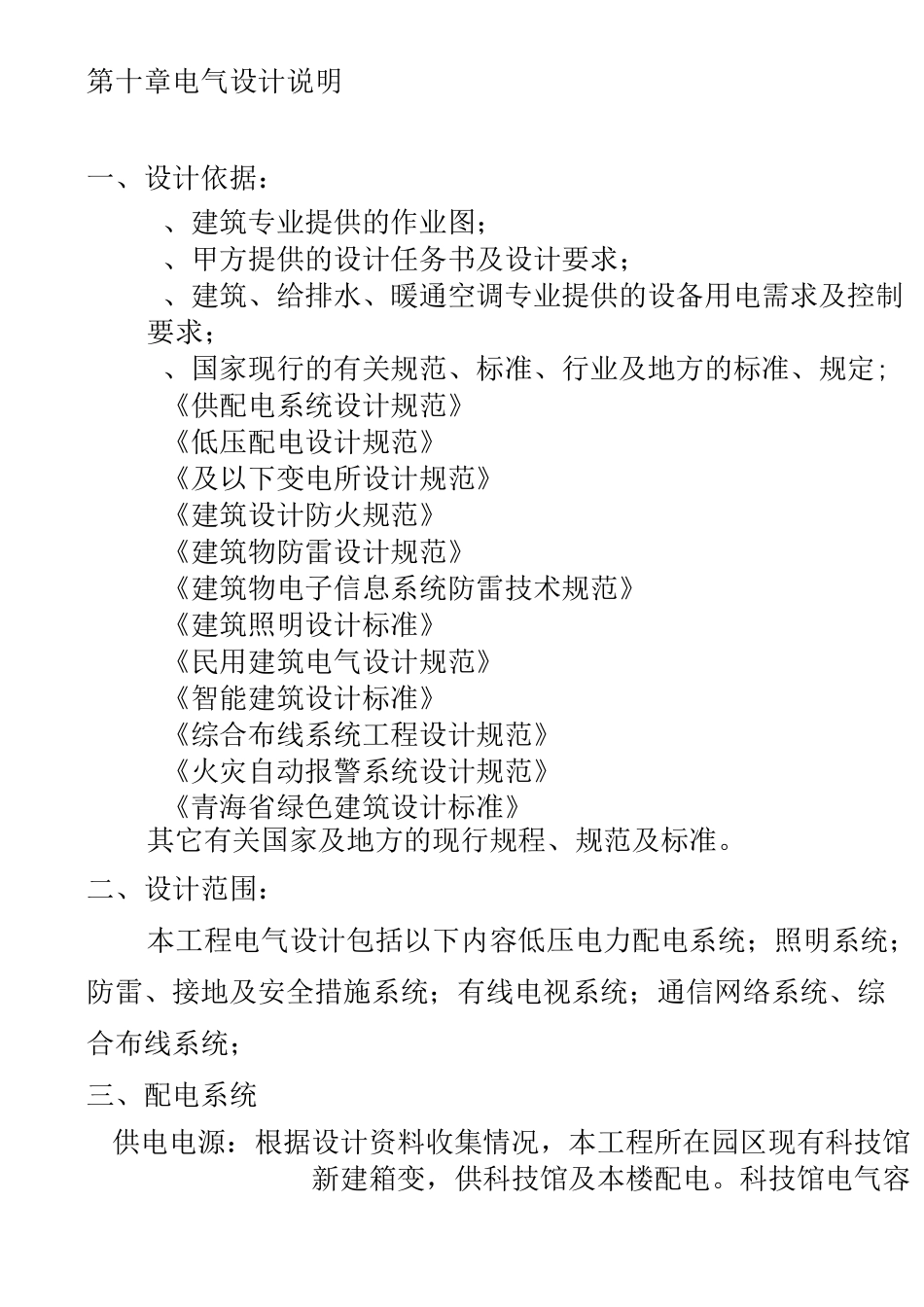

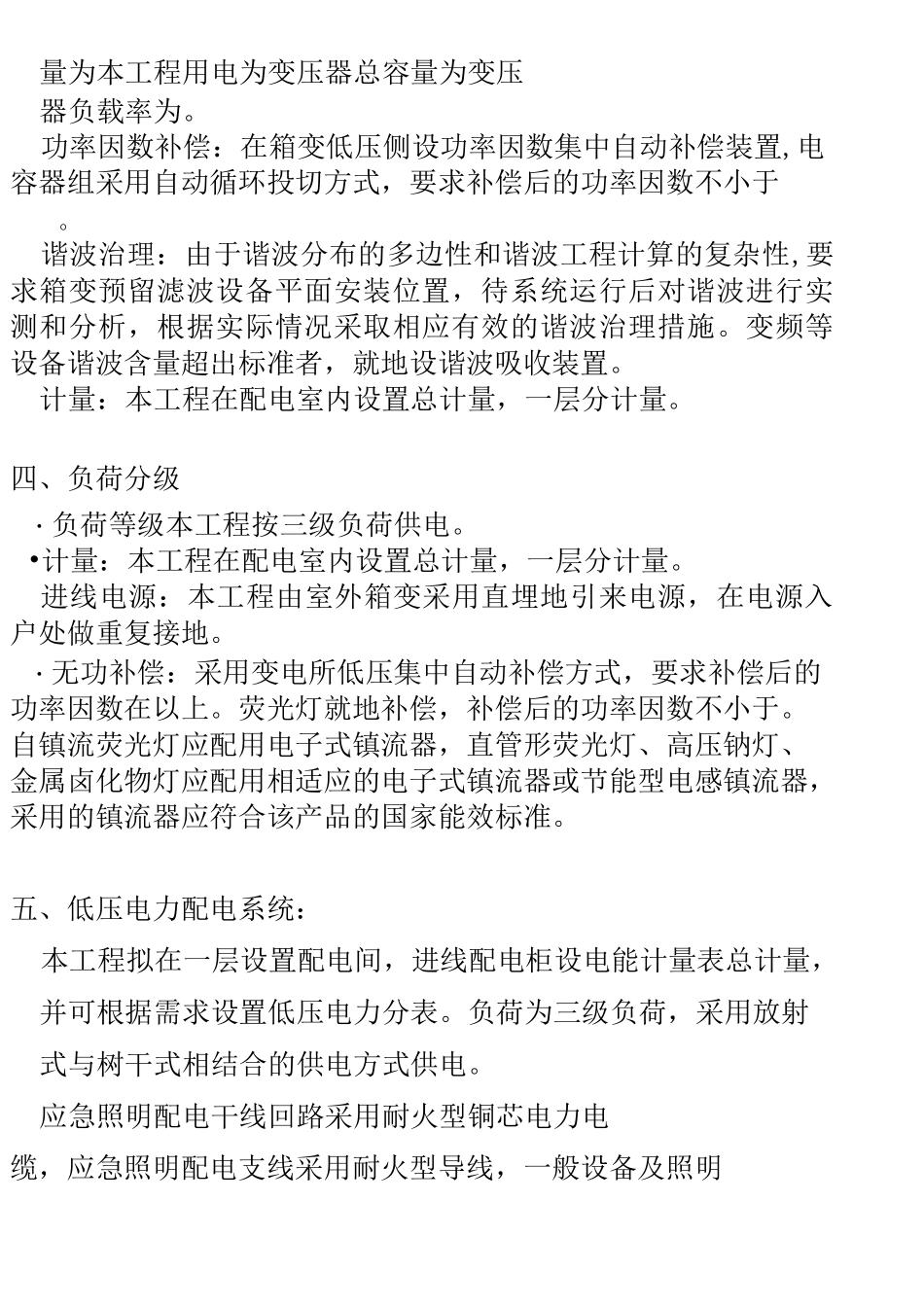

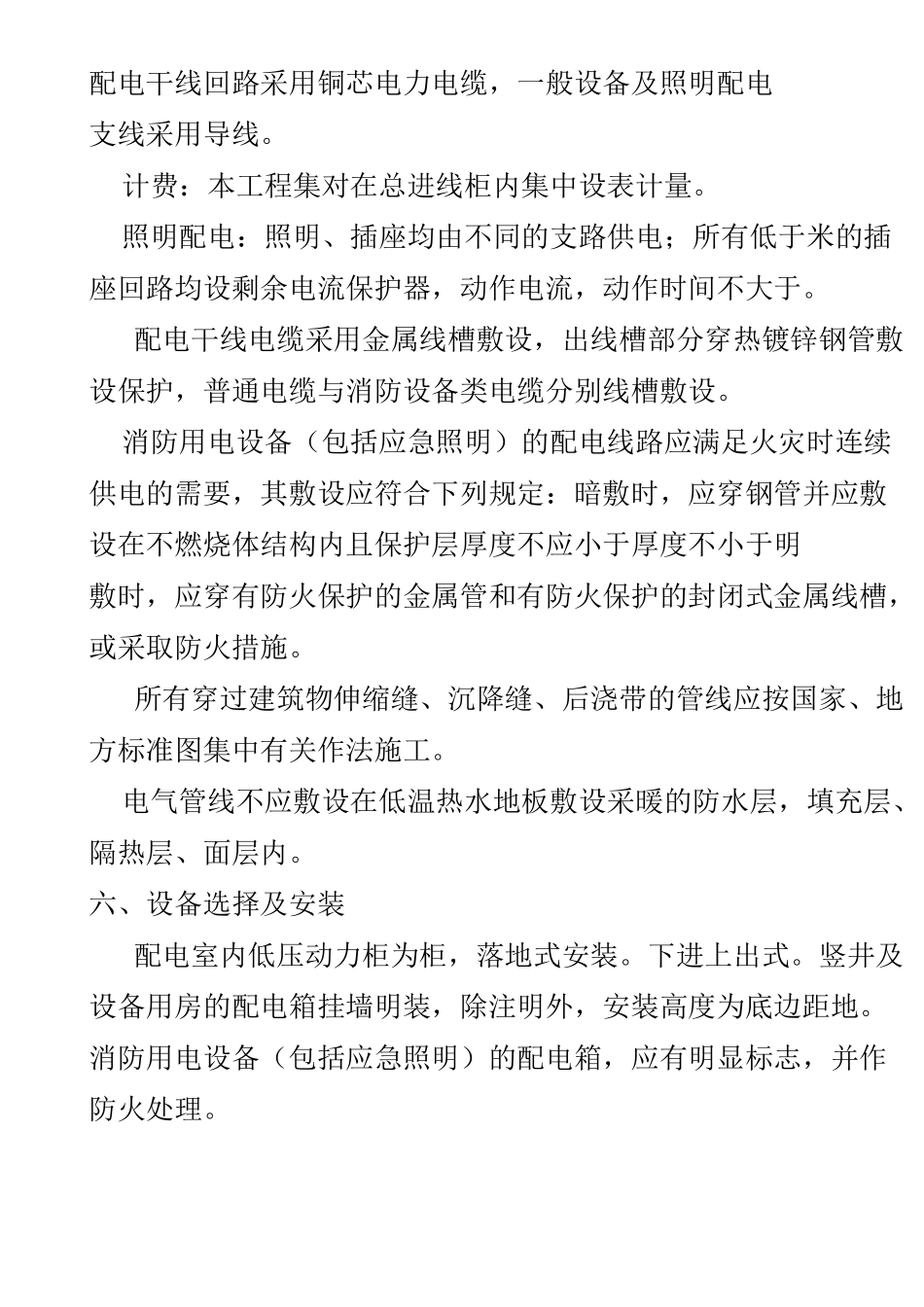

第十章电气设计说明一、设计依据：、建筑专业提供的作业图；、甲方提供的设计任务书及设计要求；、建筑、给排水、暖通空调专业提供的设备用电需求及控制要求；、国家现行的有关规范、标准、行业及地方的标准、规定;《供配电系统设计规范》《低压配电设计规范》《及以下变电所设计规范》《建筑设计防火规范》《建筑物防雷设计规范》《建筑物电子信息系统防雷技术规范》《建筑照明设计标准》《民用建筑电气设计规范》《智能建筑设计标准》《综合布线系统工程设计规范》《火灾自动报警系统设计规范》《青海省绿色建筑设计标准》其它有关国家及地方的现行规程、规范及标准。二、设计范围：本工程电气设计包括以下内容低压电力配电系统；照明系统；防雷、接地及安全措施系统；有线电视系统；通信网络系统、综合布线系统；三、配电系统供电电源：根据设计资料收集情况，本工程所在园区现有科技馆新建箱变，供科技馆及本楼配电。科技馆电气容量为本工程用电为变压器总容量为变压器负载率为。功率因数补偿：在箱变低压侧设功率因数集中自动补偿装置,电容器组采用自动循环投切方式，要求补偿后的功率因数不小于O谐波治理：由于谐波分布的多边性和谐波工程计算的复杂性,要求箱变预留滤波设备平面安装位置，待系统运行后对谐波进行实测和分析，根据实际情况采取相应有效的谐波治理措施。变频等设备谐波含量超出标准者，就地设谐波吸收装置。计量：本工程在配电室内设置总计量，一层分计量。四、负荷分级・负荷等级本工程按三级负荷供电。•计量：本工程在配电室内设置总计量，一层分计量。进线电源：本工程由室外箱变采用直埋地引来电源，在电源入户处做重复接地。・无功补偿：采用变电所低压集中自动补偿方式，要求补偿后的功率因数在以上。荧光灯就地补偿，补偿后的功率因数不小于。自镇流荧光灯应配用电子式镇流器，直管形荧光灯、高压钠灯、金属卤化物灯应配用相适应的电子式镇流器或节能型电感镇流器，采用的镇流器应符合该产品的国家能效标准。五、低压电力配电系统：本工程拟在一层设置配电间，进线配电柜设电能计量表总计量，并可根据需求设置低压电力分表。负荷为三级负荷，采用放射式与树干式相结合的供电方式供电。应急照明配电干线回路采用耐火型铜芯电力电缆，应急照明配电支线采用耐火型导线，一般设备及照明配电干线回路采用铜芯电力电缆，一般设备及照明配电支线采用导线。计费：本工程集对在总进线柜内集中设表计量。照明配电：照明、插座均...
