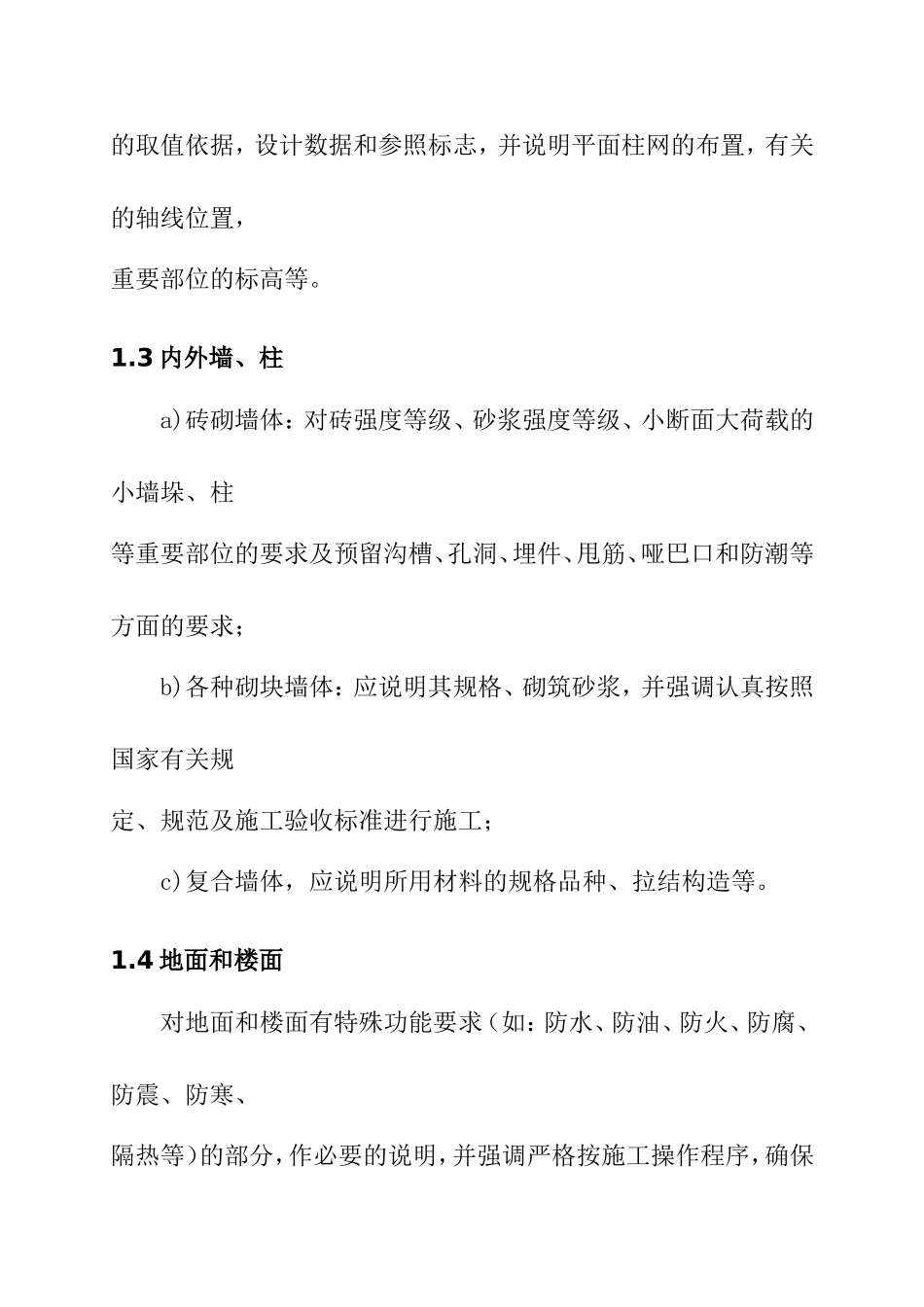

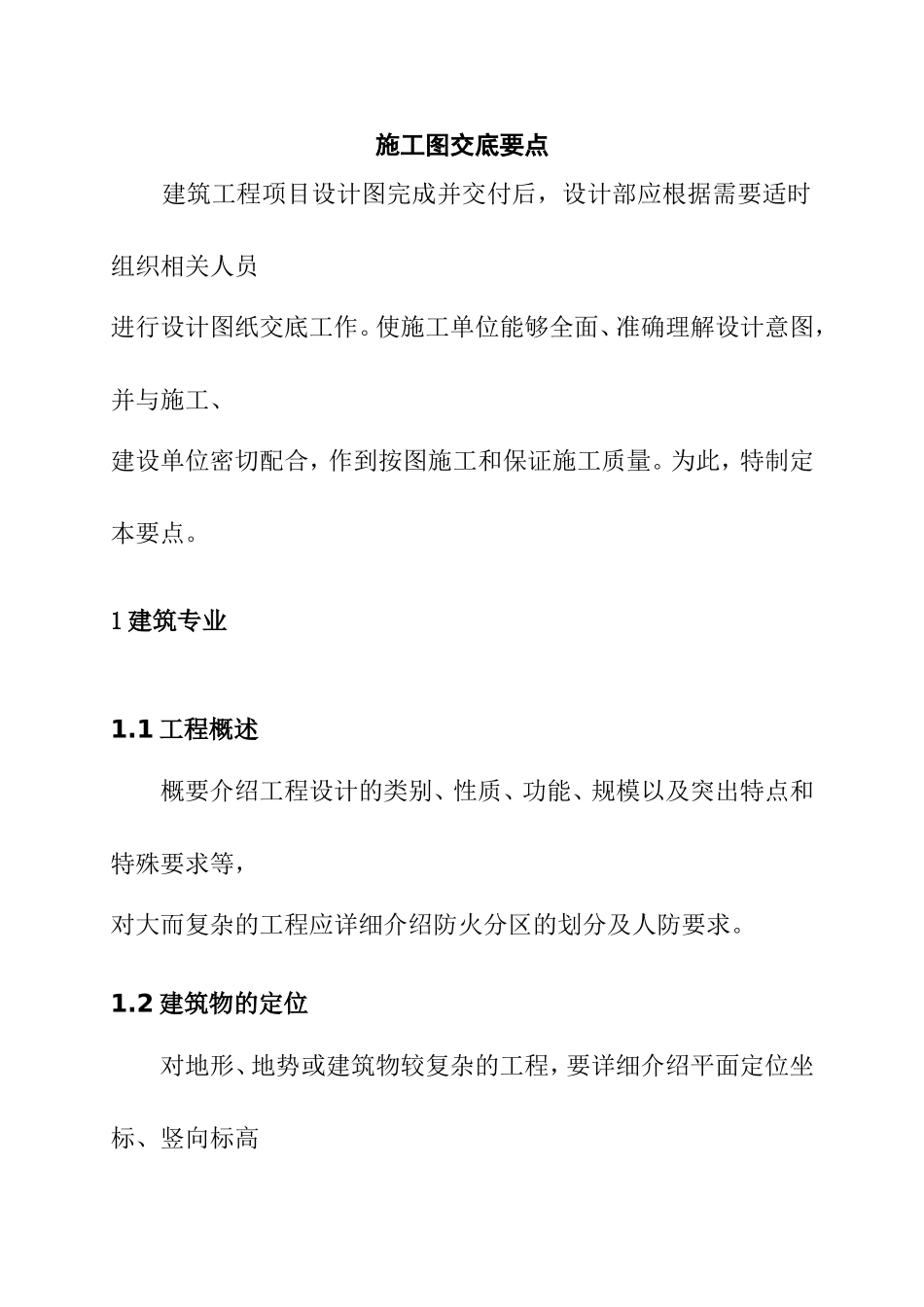

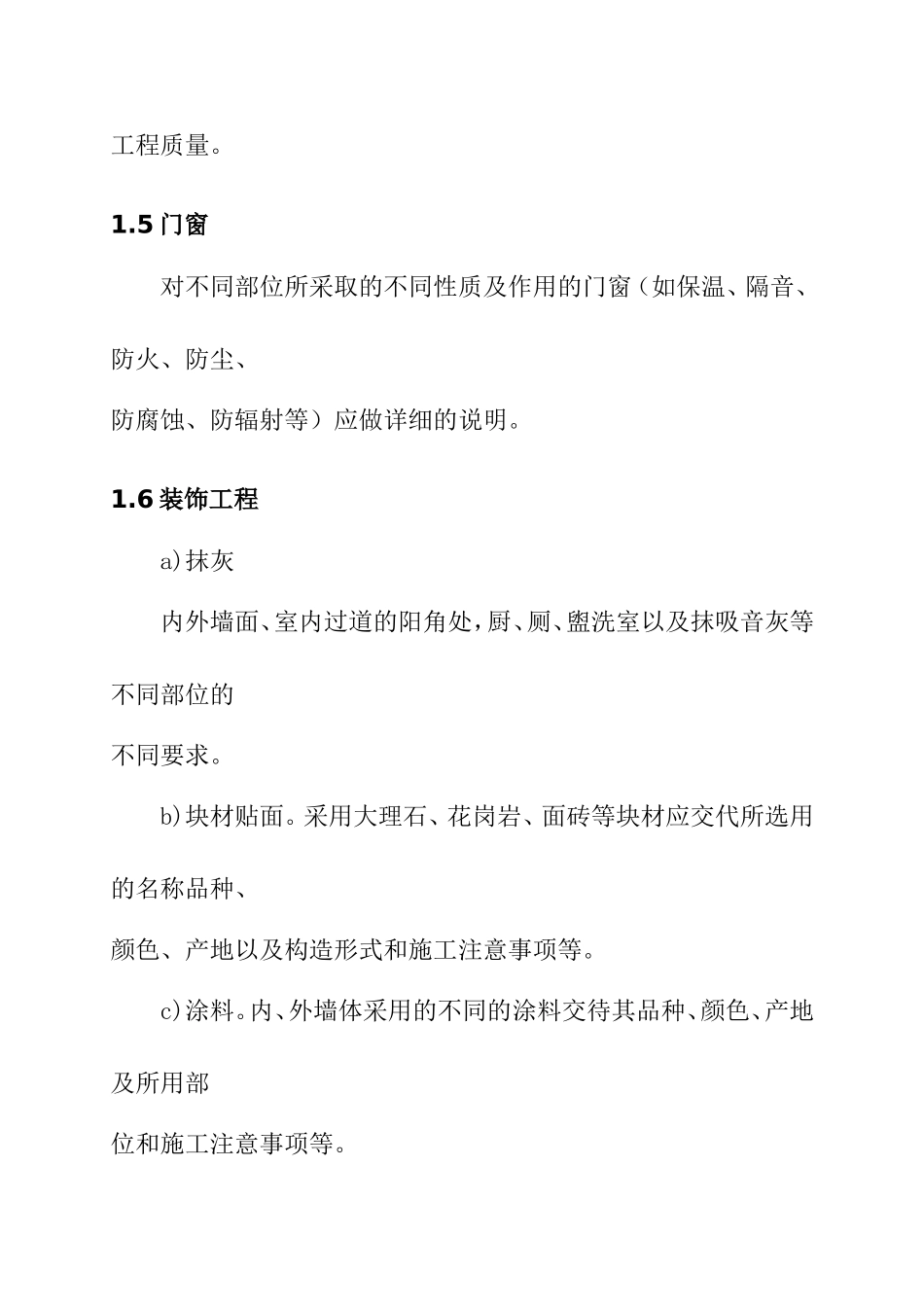

施工图交底要点建筑工程项目设计图完成并交付后，设计部应根据需要适时组织相关人员进行设计图纸交底工作。使施工单位能够全面、准确理解设计意图，并与施工、建设单位密切配合，作到按图施工和保证施工质量。为此，特制定本要点。1建筑专业1.1工程概述概要介绍工程设计的类别、性质、功能、规模以及突出特点和特殊要求等，对大而复杂的工程应详细介绍防火分区的划分及人防要求。1.2建筑物的定位对地形、地势或建筑物较复杂的工程，要详细介绍平面定位坐标、竖向标高的取值依据，设计数据和参照标志，并说明平面柱网的布置，有关的轴线位置，重要部位的标高等。1.3内外墙、柱a)砖砌墙体：对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求；b)各种砌块墙体：应说明其规格、砌筑砂浆，并强调认真按照国家有关规定、规范及施工验收标准进行施工；c)复合墙体，应说明所用材料的规格品种、拉结构造等。1.4地面和楼面对地面和楼面有特殊功能要求（如：防水、防油、防火、防腐、防震、防寒、隔热等）的部分，作必要的说明，并强调严格按施工操作程序，确保工程质量。1.5门窗对不同部位所采取的不同性质及作用的门窗（如保温、隔音、防火、防尘、防腐蚀、防辐射等）应做详细的说明。1.6装饰工程a)抹灰内外墙面、室内过道的阳角处，厨、厕、盥洗室以及抹吸音灰等不同部位的不同要求。b)块材贴面。采用大理石、花岗岩、面砖等块材应交代所选用的名称品种、颜色、产地以及构造形式和施工注意事项等。c)涂料。内、外墙体采用的不同的涂料交待其品种、颜色、产地及所用部位和施工注意事项等。1.7特殊部位、特殊构造要求对地下防水，地面坑井，管沟，机座、设备层、楼梯间、电梯间及机房、上人屋面、屋面防水、特种屋面、坡屋面、瓦屋面、老虎窗等特殊部位的作法要求。1.8其他要求对设计中采用的新材料、新技术等，应说明的事项和要求。2结构专业2.1结构设计概述有重点地对整体结构设计进行说明和介绍。2.2基础部分对地质概况、地基处理、基础形式的说明。a)扼要描述地质概况及特殊地质条件（如地耐力，地基持力层、下卧层、地下水、冻土、滑坡、断裂带、古河道、人防地道等）；b)对特殊或不良地基的处理措施（如砂石垫层、打桩、防冻、防水、抗震等）和其他提请施工单位应注意的问题；c)地基验槽要求，必须强调要有勘察单位参加、验定，设计单位根据验槽后的结论提出相应的意见；d)说明基础形式的选择（独立基础、条基、筏基、箱基或桩基）并提出相应的要求（如试桩、贯入度、杯口填充材料等）和特殊部位的注意要点（如基础深度变化处，不同基础形式结合部，沉降缝、施工后浇带以及混凝土基础不同标高部位等）。2.3特殊要求人防工程或地下工程特殊要求说明，以及需要对建筑物进行观测说明等。2.4墙体部分墙体材料强度等级及局部加强部位的特殊要求（如提高强度等级或配筋）；墙体砌筑的具体要求（如墙体转角及楼板与墙体交接等）；墙体的抗震处理等。2.5钢筋混凝土部分a)对材料的要求（如钢材、水泥、砂子、石子及级配要求等）b)原材料化验和数据的要求；c)对钢筋型号、规格代用的要求（强调应征得设计单位的同意）钢筋接头数量、位置、搭接长度、弯钩长度要求等；d)对梁板、柱、排架、框架、剪力墙等结构的特殊要求；e)对高层建筑结构、抗震设防、预制装配或构件等方面的特殊要求；f)对预留洞口及预埋件，对现浇梁板、柱的施工缝以及功能上有特殊要求（如楼板的使用荷载的控制）的部分加以说明。2.6预应力钢筋混凝土部分a)对材料的要求；b)钢筋的控制应力及混凝土强度的要求；c)预应力钢筋锚固方法和机具的要求以及施工时应注意的事项。2.7钢结构部分详细说明对钢材、焊条、放样、制造、焊缝，试压等方面的要求。2.8试验要求对全体结构及重要部位的试件、试块和材料试验的要求。2.9其他对采用新材料、新技术、新结构、新工艺等方面的必要说明；对隐蔽工程记录的要求。2.10施工注意事项如原材料的选用，施工缝的处理，施工温度的掌握，施工程序的理顺，施工荷载的控制，特殊构件的拆模，以及材料构件的运输堆放和...
