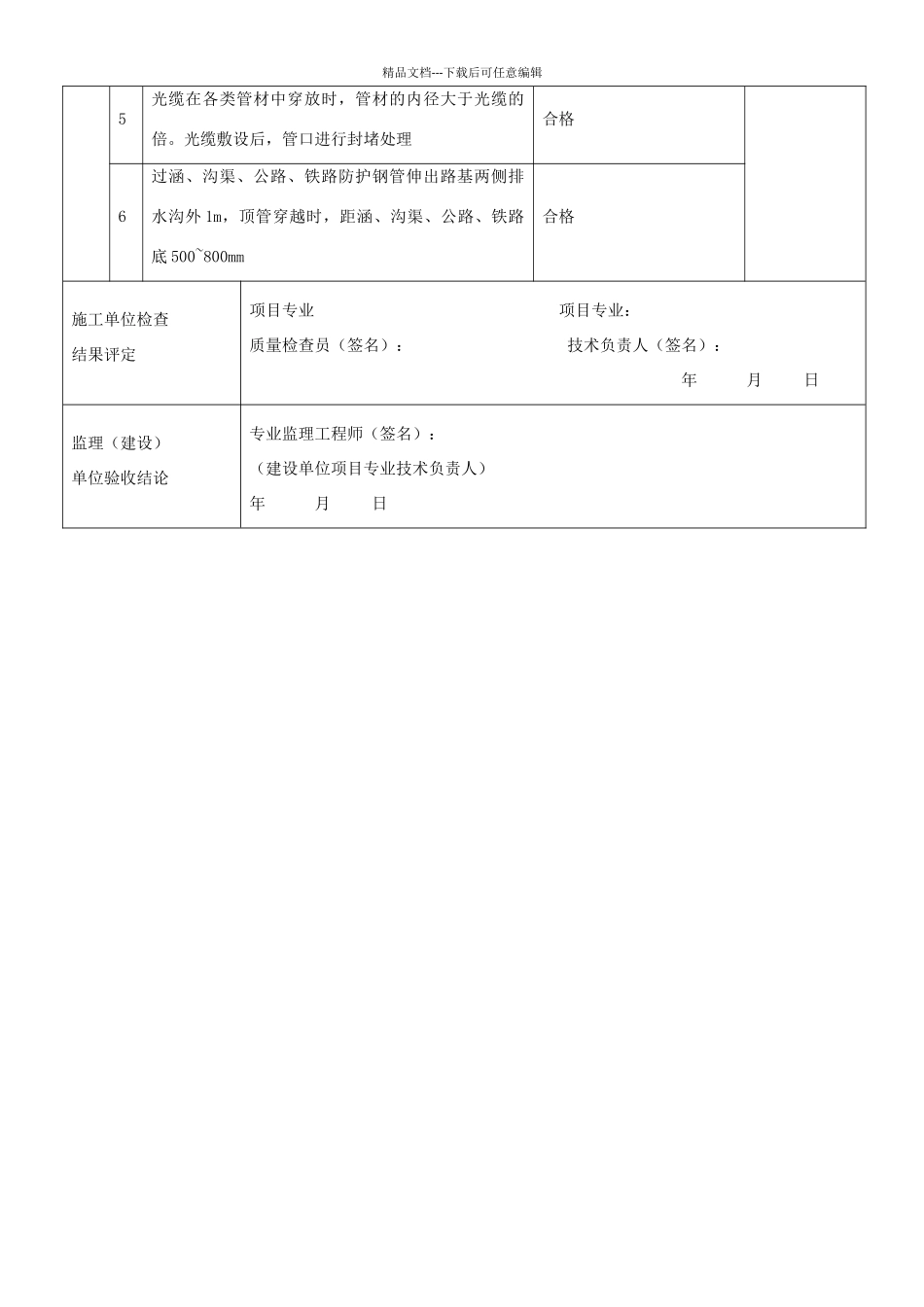

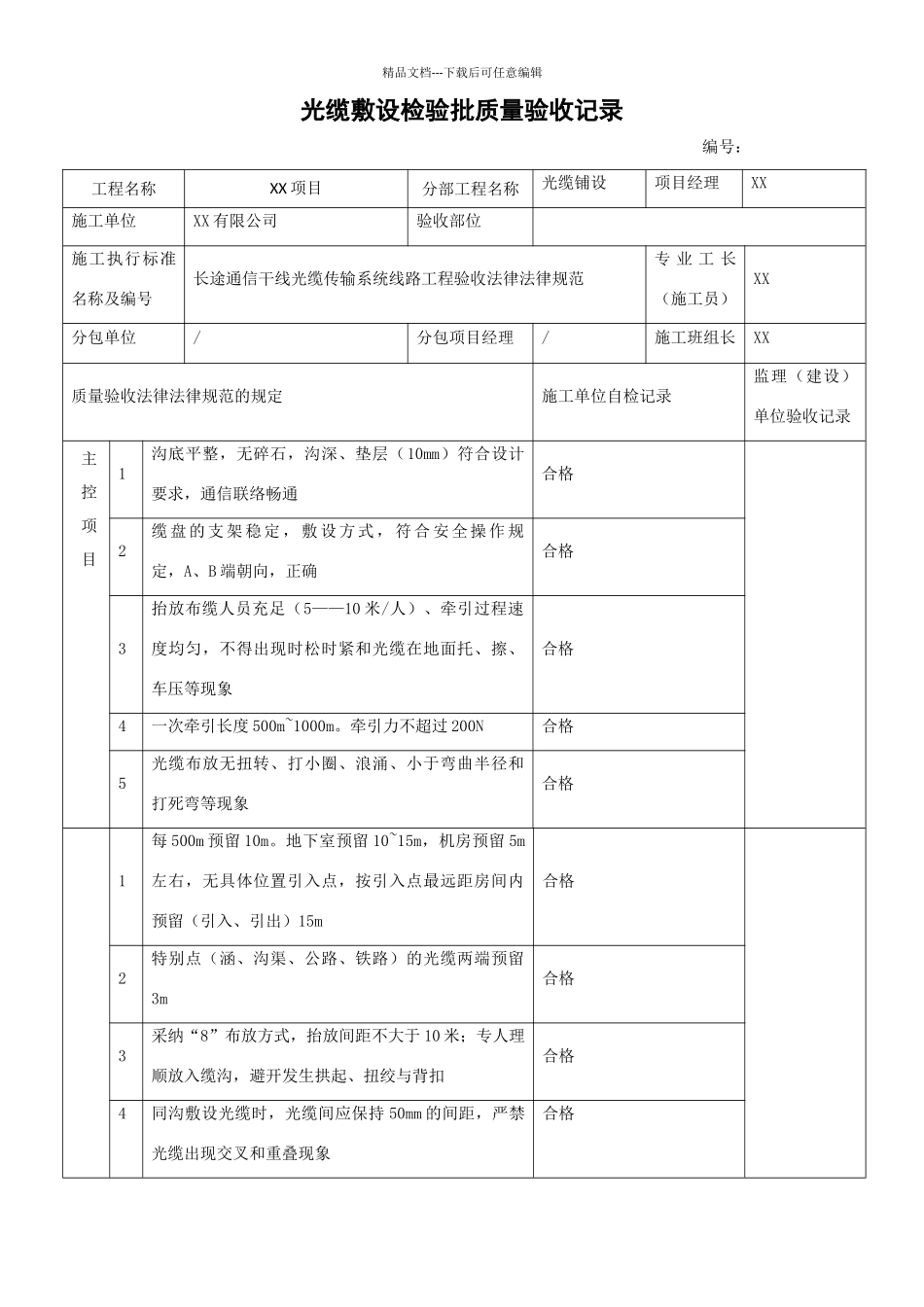

精品文档---下载后可任意编辑光缆敷设检验批质量验收记录编号：工程名称XX 项目分部工程名称光缆铺设项目经理XX施工单位XX 有限公司验收部位施工执行标准名称及编号长途通信干线光缆传输系统线路工程验收法律法律规范专 业 工 长（施工员）XX分包单位/分包项目经理/施工班组长XX质量验收法律法律规范的规定施工单位自检记录监理（建设）单位验收记录主 控 项 目1沟底平整，无碎石，沟深、垫层（10mm）符合设计要求，通信联络畅通合格2缆 盘 的 支 架 稳 定 ， 敷 设 方 式 ， 符 合 安 全 操 作 规定，A、B 端朝向，正确合格3抬放布缆人员充足（5——10 米/人）、牵引过程速度均匀，不得出现时松时紧和光缆在地面托、擦、车压等现象合格4一次牵引长度 500m~1000m。牵引力不超过 200N合格5光缆布放无扭转、打小圈、浪涌、小于弯曲半径和打死弯等现象合格1每 500m 预留 10m。地下室预留 10~15m，机房预留 5m左右，无具体位置引入点，按引入点最远距房间内预留（引入、引出）15m合格2特别点（涵、沟渠、公路、铁路）的光缆两端预留3m合格3采纳“8”布放方式，抬放间距不大于 10 米；专人理顺放入缆沟，避开发生拱起、扭绞与背扣合格4同沟敷设光缆时，光缆间应保持 50mm 的间距，严禁光缆出现交叉和重叠现象合格精品文档---下载后可任意编辑5光缆在各类管材中穿放时，管材的内径大于光缆的倍。光缆敷设后，管口进行封堵处理合格6过涵、沟渠、公路、铁路防护钢管伸出路基两侧排水沟外 1m，顶管穿越时，距涵、沟渠、公路、铁路底 500~800mm合格施工单位检查结果评定项目专业 项目专业：质量检查员（签名）： 技术负责人（签名）：年 月 日监理（建设）单位验收结论专业监理工程师（签名）：（建设单位项目专业技术负责人） 年 月 日
