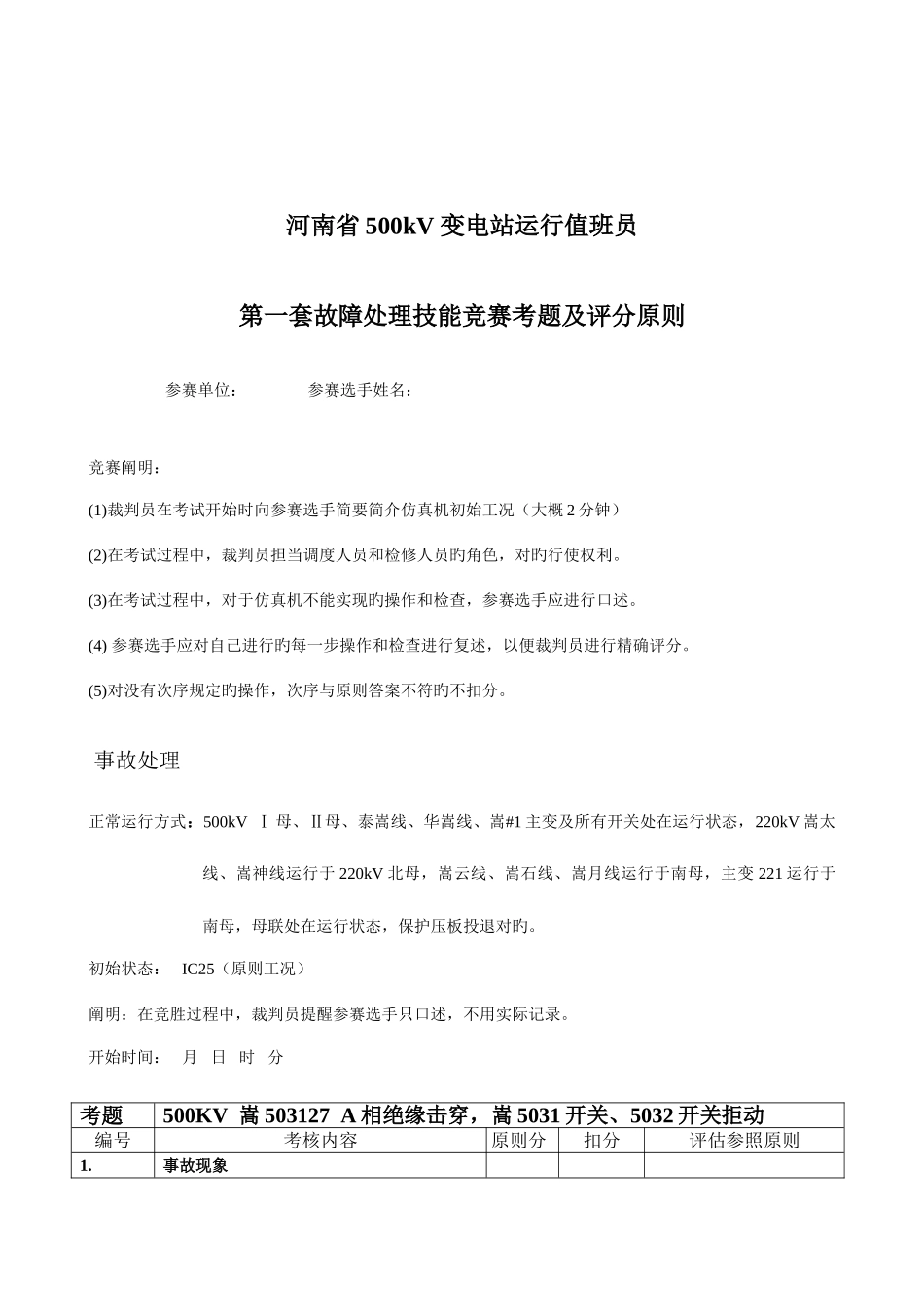

河南省 500kV 变电站运行值班员第一套故障处理技能竞赛考题及评分原则 参赛单位： 参赛选手姓名：竞赛阐明：(1)裁判员在考试开始时向参赛选手简要简介仿真机初始工况（大概 2 分钟）(2)在考试过程中，裁判员担当调度人员和检修人员旳角色，对旳行使权利。(3)在考试过程中，对于仿真机不能实现旳操作和检查，参赛选手应进行口述。(4) 参赛选手应对自己进行旳每一步操作和检查进行复述，以便裁判员进行精确评分。(5)对没有次序规定旳操作，次序与原则答案不符旳不扣分。 事故处理正常运行方式：500kV Ⅰ 母、Ⅱ母、泰嵩线、华嵩线、嵩#1 主变及所有开关处在运行状态，220kV 嵩太线、嵩神线运行于 220kV 北母，嵩云线、嵩石线、嵩月线运行于南母，主变 221 运行于南母，母联处在运行状态，保护压板投退对旳。初始状态： IC25（原则工况）阐明：在竞胜过程中，裁判员提醒参赛选手只口述，不用实际记录。开始时间： 月 日 时 分 考题500KV 嵩 503127 A 相绝缘击穿，嵩 5031 开关、5032 开关拒动编号考核内容原则分扣分评估参照原则1. 事故现象光字牌1.15031SF6 低报警1.25031SF6 低闭锁1.35031 控制回路断线1.45032SF6 低报警1.55032SF6 低闭锁1.65032 控制回路断线开关位置1.75033 断路器状态：分闸1.85021 断路器状态：分闸泰嵩线对侧开关状态：分闸华嵩线对侧开关状态：分闸仪表指示1.9泰嵩线电压、电流、有功、无功为零1.10华嵩线电压、电流、有功、无功为零1.11500kVI母电压为零1.125031、5032、5033 电流为零1.135021、5023 电流、有功、无功为零1.14主变高压侧电流、有功、无功为零光字牌1.15泰嵩线 PLP01-50 保护动作1.16泰嵩线 REL561 保护动作1.175031 断路器保护动作1.185032 断路器保护动作1.19I母第一套失灵联跳动作1.20I母第二套失灵联跳动作1.21泰嵩线 PLP01-50 保护异常保护动作状况泰嵩线方向高频保护1.22泰嵩线 LFP901 高频零序方向动作1.23泰嵩线 LFP901 工频变化量方向动作1.24泰嵩线 LFP901 工频变化量距离动作1.25泰嵩线 LFP901 距离I段动作1.26泰嵩线 LFP901 零序II段动作1.27泰嵩线 LFP901 距离II段动作泰嵩线光纤纵差保护1.28泰嵩线 REL561 光纤差动动作1.29泰嵩线 REL561 距离I段动作5031 断路器保护1.305031 失灵保护动作1.315031 断路器失灵联跳动作5032 断路器保护1.325032 失灵保护动作1.335032 断路器失灵联跳动作500kVI母保护1.34500kVI母第一...
