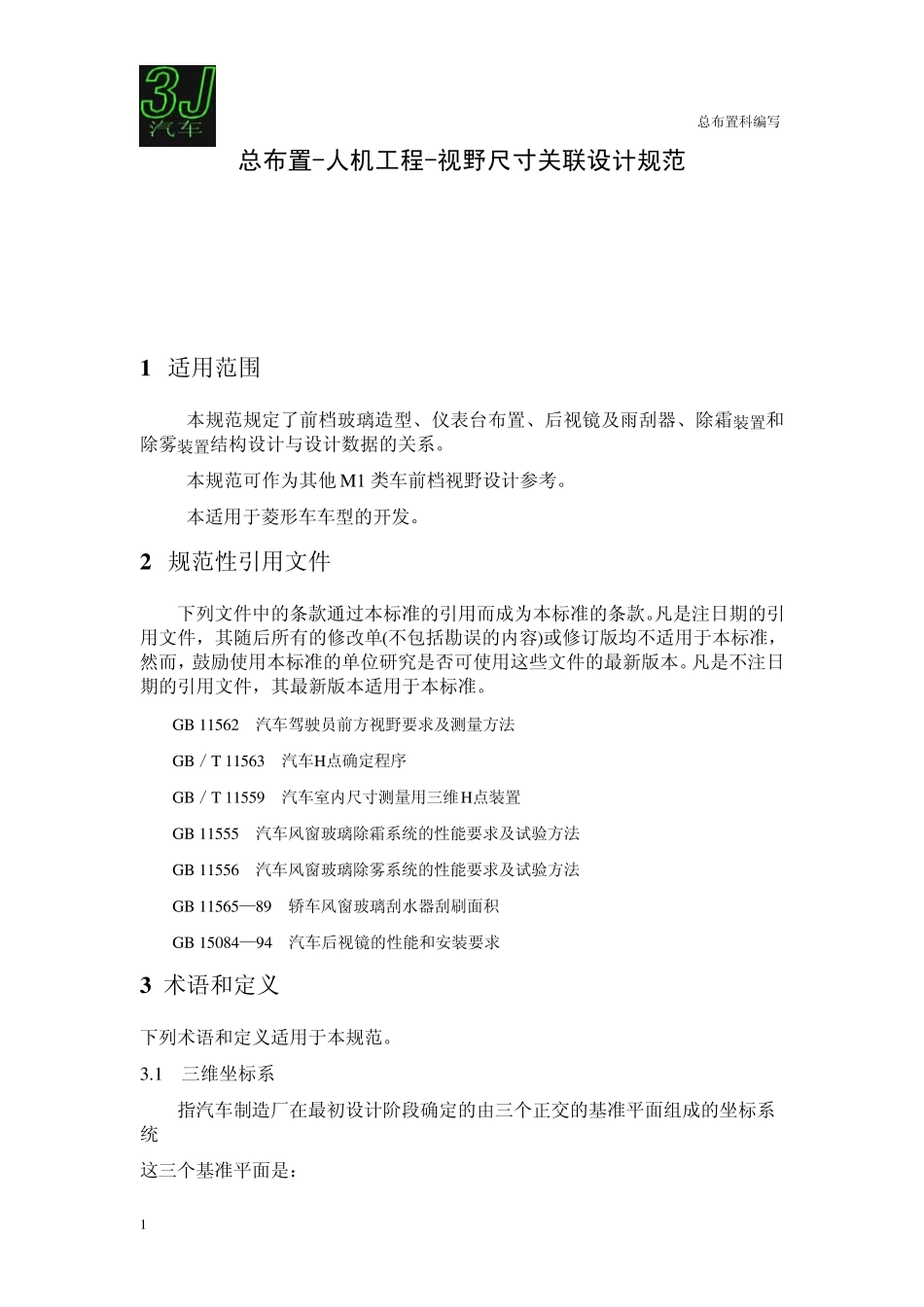

总 布 置 科 编 写 1 总布置-人机工程-视野尺寸关联设计规范 1 适 用 范 围 本 规 范 规 定 了 前 档 玻 璃 造 型 、 仪 表 台 布 置 、 后 视 镜 及 雨 刮 器 、 除 霜 装 置 和除 雾 装 置 结 构 设 计 与 设 计 数 据 的 关 系 。 本 规 范 可 作 为 其 他 M1 类 车 前 档 视 野 设 计 参 考 。 本 适 用 于 菱 形 车 车 型 的 开 发 。 2 规 范 性 引 用 文 件 下 列 文 件 中 的 条 款 通 过 本 标 准 的 引 用 而 成 为 本 标 准 的 条 款 。凡 是 注 日 期 的 引用 文 件 ， 其 随 后 所 有 的 修 改 单 (不 包 括 勘 误 的 内 容 )或 修 订 版 均 不 适 用 于 本 标 准 ，然 而 ， 鼓 励 使 用 本 标 准 的 单 位 研 究 是 否 可 使 用 这 些 文 件 的 最 新 版 本 。 凡 是 不 注 日期 的 引 用 文 件 ， 其 最 新 版 本 适 用 于 本 标 准 。 GB 11562 汽 车 驾 驶 员 前 方 视 野 要 求 及 测 量 方 法 GB／ T 11563 汽 车 H点 确 定 程 序 GB／ T 11559 汽 车 室 内 尺寸测 量 用 三维H点 装 置 GB 11555 汽 车 风窗玻 璃 除 霜 系 统的 性 能要 求 及 试验方 法 GB 11556 汽 车 风窗玻 璃 除 雾 系 统的 性 能要 求 及 试验方 法 GB 11565—89 轿车 风窗玻 璃 刮 水器 刮 刷面积 GB 15084—94 汽 车 后 视 镜 的 性 能和 安装 要 求 3 术语和 定 义 下 列 术语和 定 义适 用 于 本 规 范 。 3.1 三维坐标 系 指汽 车 制造 厂在最 初设 计 阶段确 定 的 由三个正交的 基 准 平 面组 成 的 坐标 系统 这 三个基 准 平 面是 ： 总布置科编写 2 X 基准平面——垂直于 Y 基准平面的铅垂平面，通常规定通过左右前轮中心； Y 基准平面——汽车纵向对称平面； Z基准平面——垂直于 Y 和 X 基准平面的水平面。 三维坐标系用来决定图样上设计点的位置和实车上这些点位置之间的尺寸关系。 3.2 主要基准标记 指车体上的孔、表面上的标记符号。所使用的基准标记在三维坐标系的 X、 Y、Z坐标和相对设计地平面的位置，由汽车制造厂规定。这些基准标...
