恒大名都喷灌系统工程施工组织设计方案

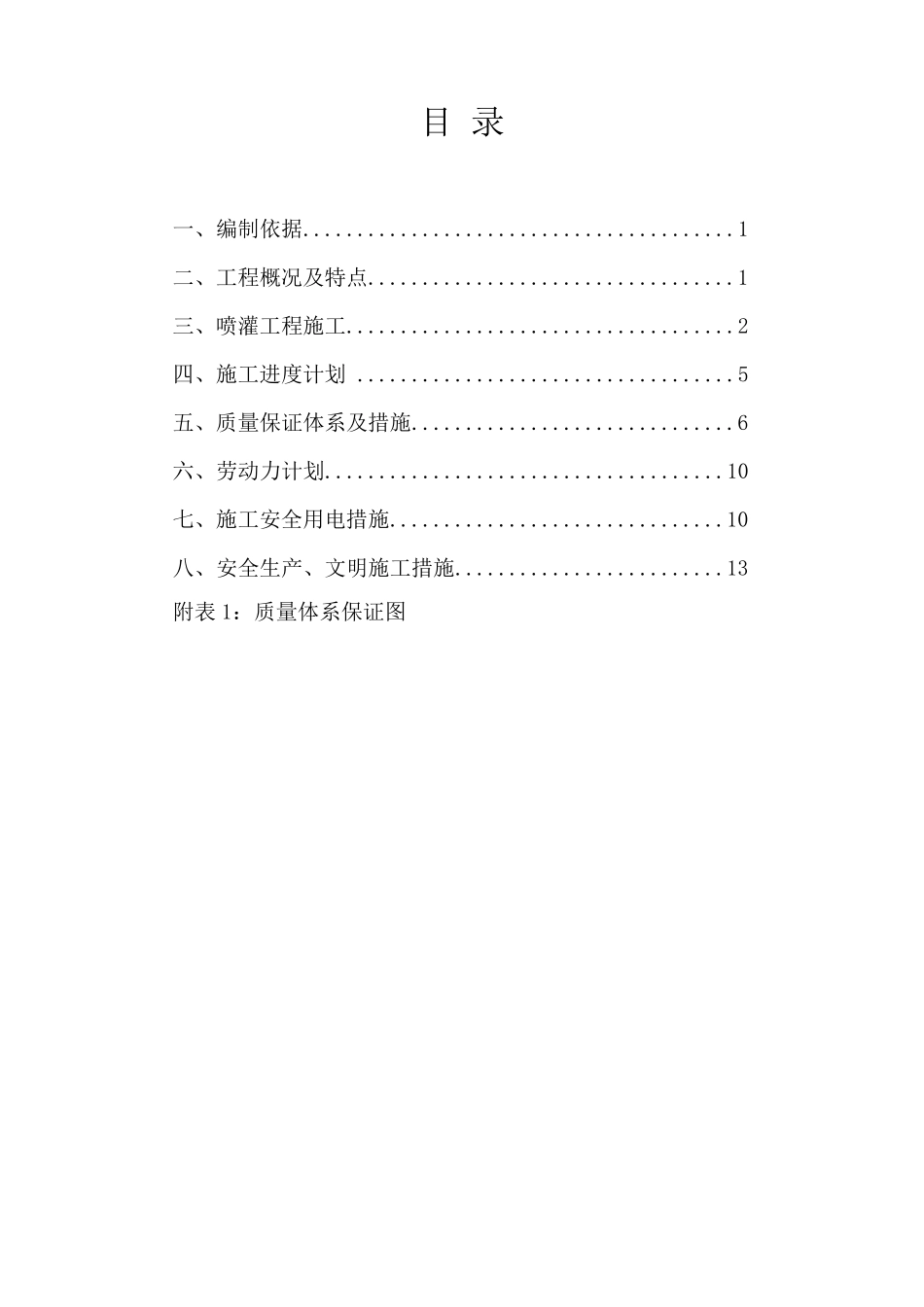

恒大名都喷灌系统工程施工组织设计方案_第1页
1/16

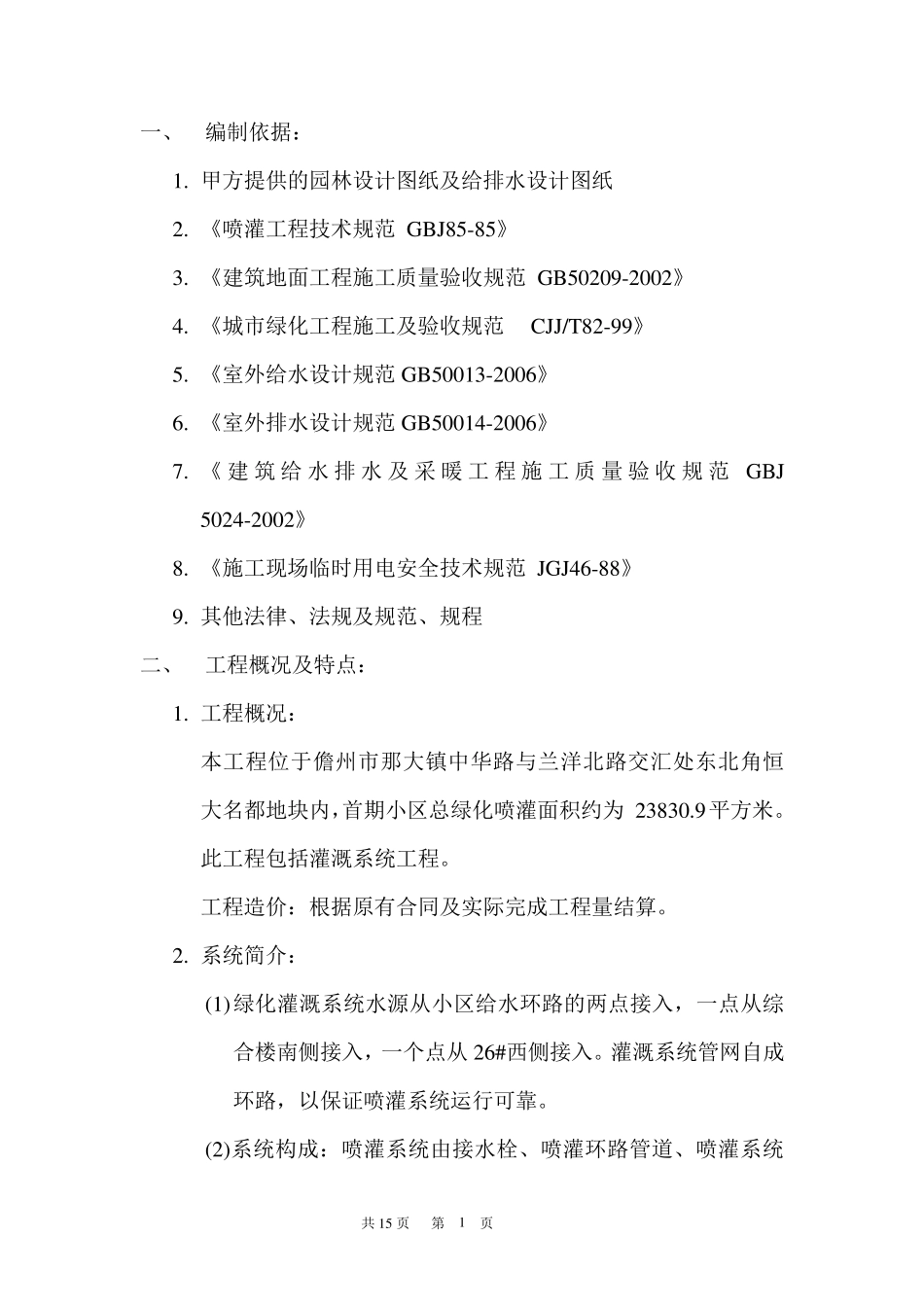

恒大名都喷灌系统工程施工组织设计方案_第2页
2/16

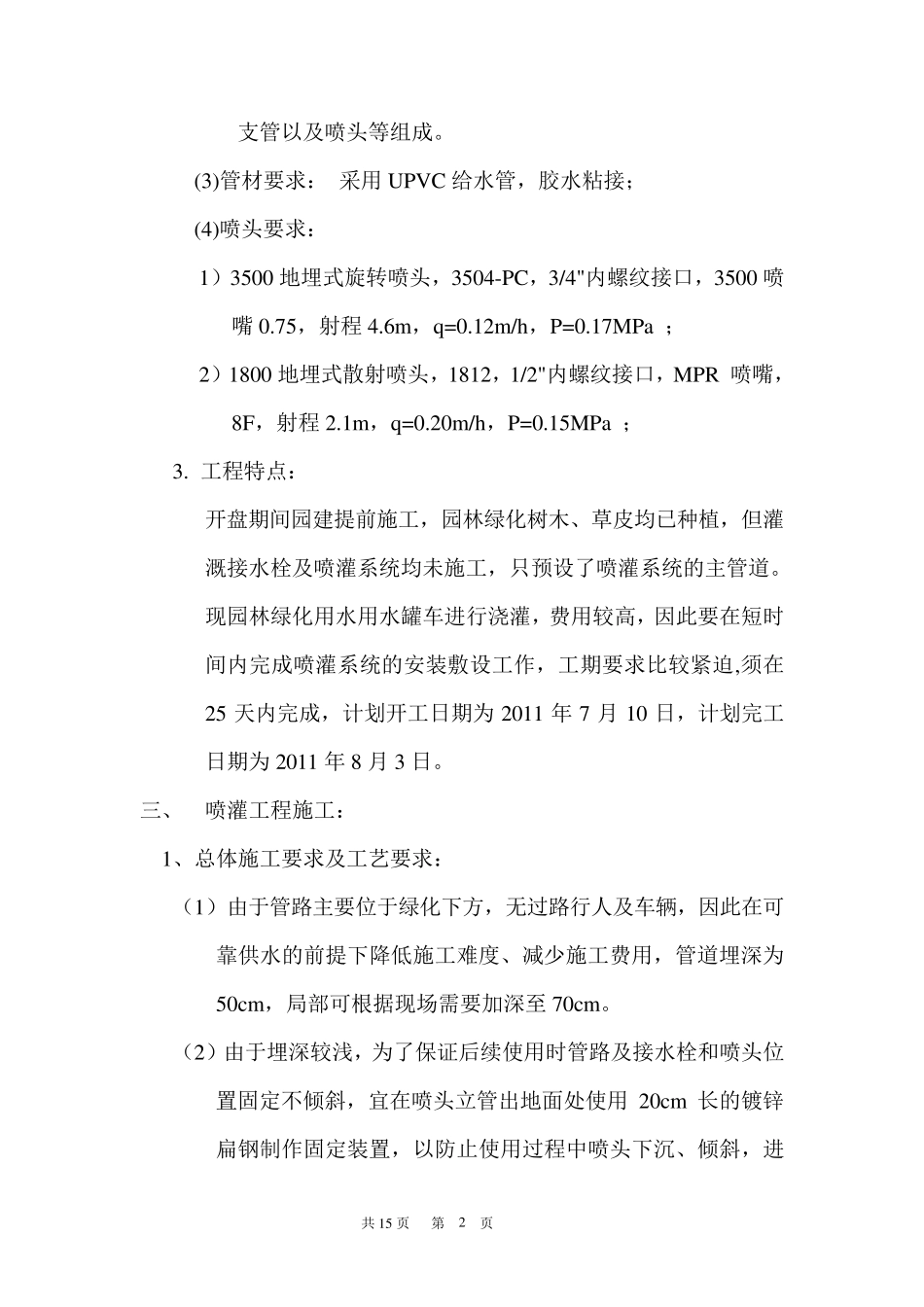

恒大名都喷灌系统工程施工组织设计方案_第3页
3/16
目 录 一、编制依据........................................1 二、工程概况及特点..................................1 三、喷灌工程施工....................................2 四、施工进度计划 ...................................5 五、质量保证体系及措施..............................6 六、劳动力计划.....................................10 七、施工安全用电措施...............................10 八、安全生产、文明施工措施.........................13 附表 1:质量体系保证图 共15 页 第 页 1 一、 编制依据: 1. 甲方提供的园林设计图纸及给排水设计图纸 2. 《喷灌工程技术规范 GBJ85-85》 3. 《建筑地面工程施工质量验收规范 GB50209-2002》 4. 《城市绿化工程施工及验收规范 CJJ/T 82-99》 5. 《室外给水设计规范 GB50013-2006》 6. 《室外排水设计规范 GB50014-2006》 7. 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 GBJ 5024-2002》 8. 《施工现场临时用电安全技术规范 JGJ46-88》 9. 其他法律、法规及规范、规程 二、 工程概况及特点: 1. 工程概况: 本工程位于儋州市那大镇中华路与兰洋北路交汇处东北角恒大名都地块内,首期小区总绿化喷灌面积约为 23830.9平方米。此工程包括灌溉系统工程。 工程造价:根据原有合同及实际完成工程量结算。 2. 系统简介: (1) 绿化灌溉系统水源从小区给水环路的两点接入,一点从综合楼南侧接入,一个点从 26#西侧接入。灌溉系统管网自成环路,以保证喷灌系统运行可靠。 (2)系统构成:喷灌系统由接水栓、喷灌环路管道、喷灌系统 共15 页 第 页 2 支管以及喷头等组成。 (3)管材要求: 采用UPVC 给水管,胶水粘接; (4)喷头要求: 1)3500 地埋式旋转喷头,3504-PC,3/4"内螺纹接口,3500 喷嘴0.75,射程4.6m,q=0.12m/h,P=0.17MPa ; 2)1800 地埋式散射喷头,1812,1/2"内螺纹接口,MPR 喷嘴,8F,射程2.1m,q=0.20m/h,P=0.15MPa ; 3. 工程特点: 开盘期间园建提前施工,园林绿化树木、草皮均已种植,但灌溉接水栓及喷灌系统均未施工,只预设了喷灌系统的主管道。现园林绿化用水用水罐车进行浇灌,费用较高,因此要在短时间内完成喷灌系统的安装敷设工作,工期要求比较紧迫,须在25 天内完成,计划开工日期为 2011 年 7 月 10 日,计划完工日期为 201...
