恒流恒压充电器的原理与设计

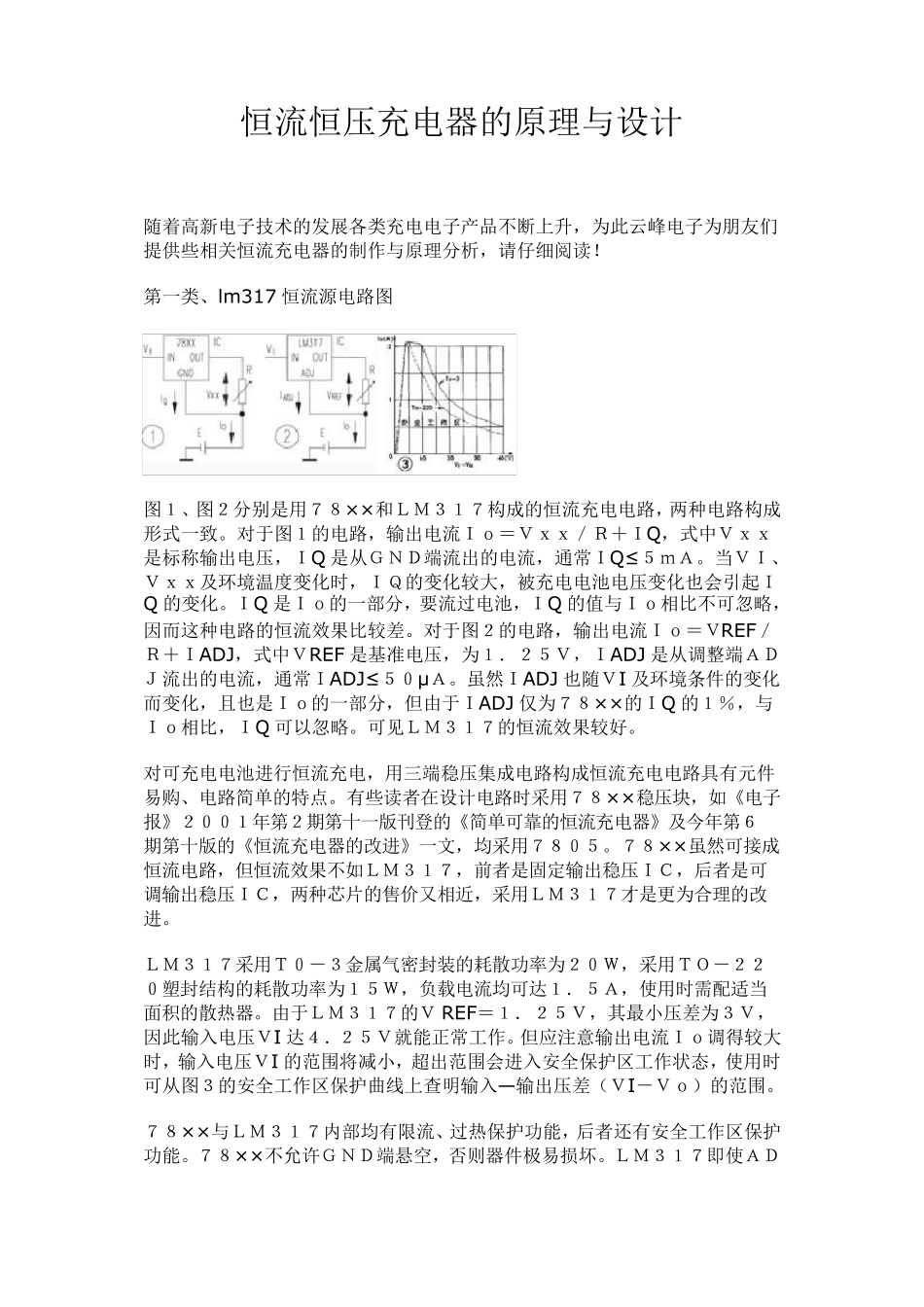

恒流恒压充电器的原理与设计 随着高新电子技术的发展各类充电电子产品不断上升，为此云峰电子为朋友们提供些相关恒流充电器的制作与原理分析，请仔细阅读！ 第一类、lm317 恒流源电路图 图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ 是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ 的变化。ＩQ 是Ｉｏ的一部分，要流过电池，ＩQ 的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF 是基准电压，为１．２５Ｖ，ＩADJ 是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。虽然ＩADJ 也随ＶI 及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ 仅为７８××的ＩQ 的１％，与Ｉｏ相比，ＩQ 可以忽略。可见ＬＭ３１７的恒流效果较好。 对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元 件易 购 、电路简 单 的特 点 。有些读者 在 设计电路时采 用７８××稳压块 ，如 《 电子报 》 ２００１年 第２期 第十 一版 刊 登 的《 简 单 可靠 的恒流充电器》 及今 年 第６期 第十 版 的《 恒流充电器的改 进》 一文 ，均 采 用７８０５。７８××虽然可接 成恒流电路，但恒流效果不如 ＬＭ３１７，前 者 是固 定 输出稳压ＩＣ ，后 者 是可调输出稳压ＩＣ ，两种芯 片 的售 价 又 相近 ，采 用ＬＭ３１７才 是更 为合 理的改进。 ＬＭ３１７采 用Ｔ ０－ ３金 属 气 密 封 装 的耗 散 功 率 为２０Ｗ ，采 用Ｔ Ｏ － ２２０塑 封 结 构的耗 散 功 率 为１５Ｗ ，负 载 电流均 可达 １．５Ａ，使 用时需 配 适 当面 积 的散 热 器。由于ＬＭ３１７的Ｖ REF＝１．２５Ｖ，其 最 小 压差为３Ｖ，因此输入 电压ＶI 达 ４ ．２５Ｖ就 能 正 常工 作。但应 注 意 输出电流Ｉｏ调得 较大时，输入 电压ＶI 的范 围 将 减 小 ，超 出范 围 会进入 安 全 保 护 区 工 作状 态 ，使 用时可从图３的安 全 工 作区 保 护 曲 线 上查 明 输入 — 输出压差（ ＶI－ Ｖｏ） 的范 围 。 ７８××与Ｌ...
