恒流源式差分放大电路Multisim仿真

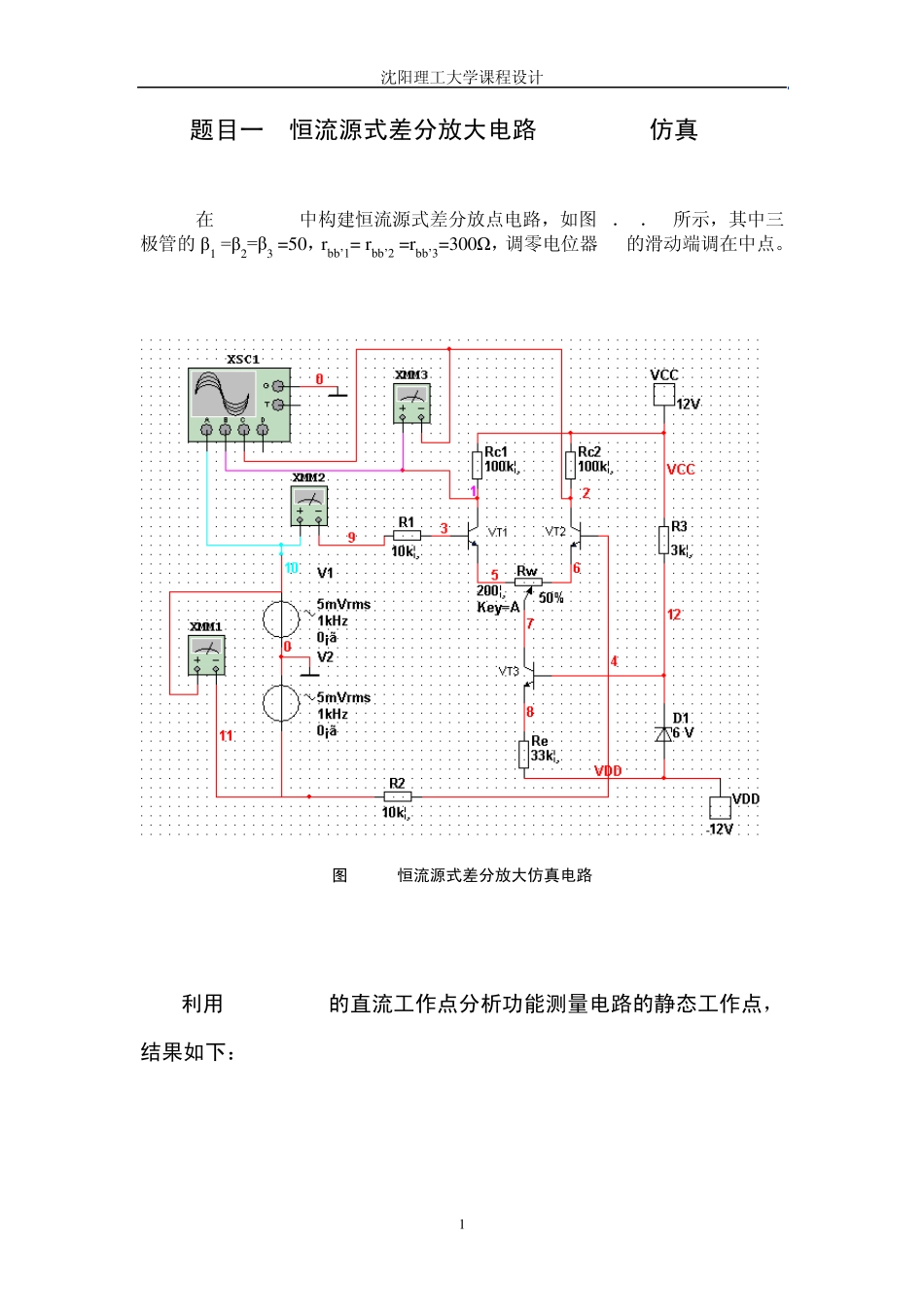

恒流源式差分放大电路Multisim仿真_第1页
1/12

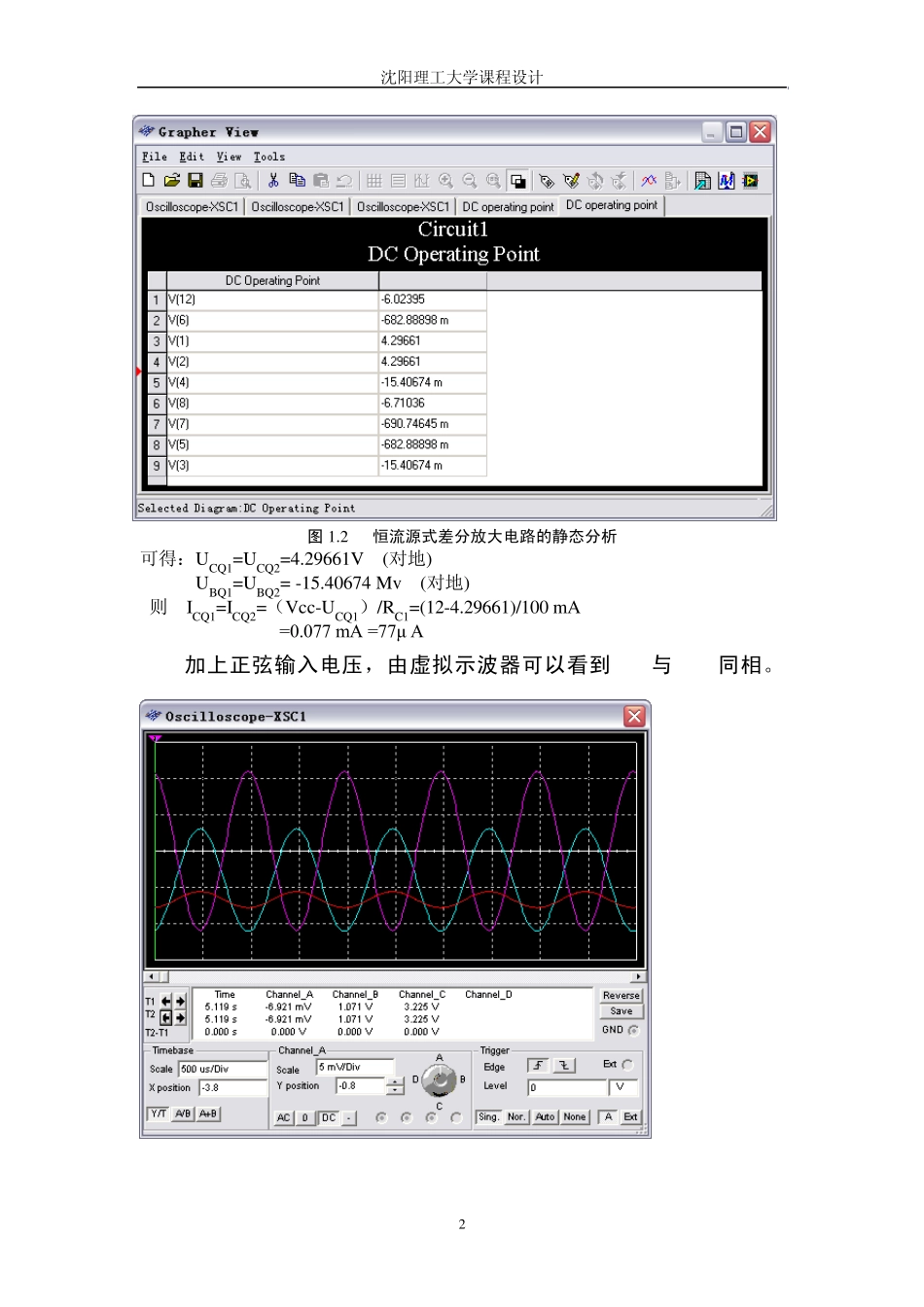

恒流源式差分放大电路Multisim仿真_第2页
2/12

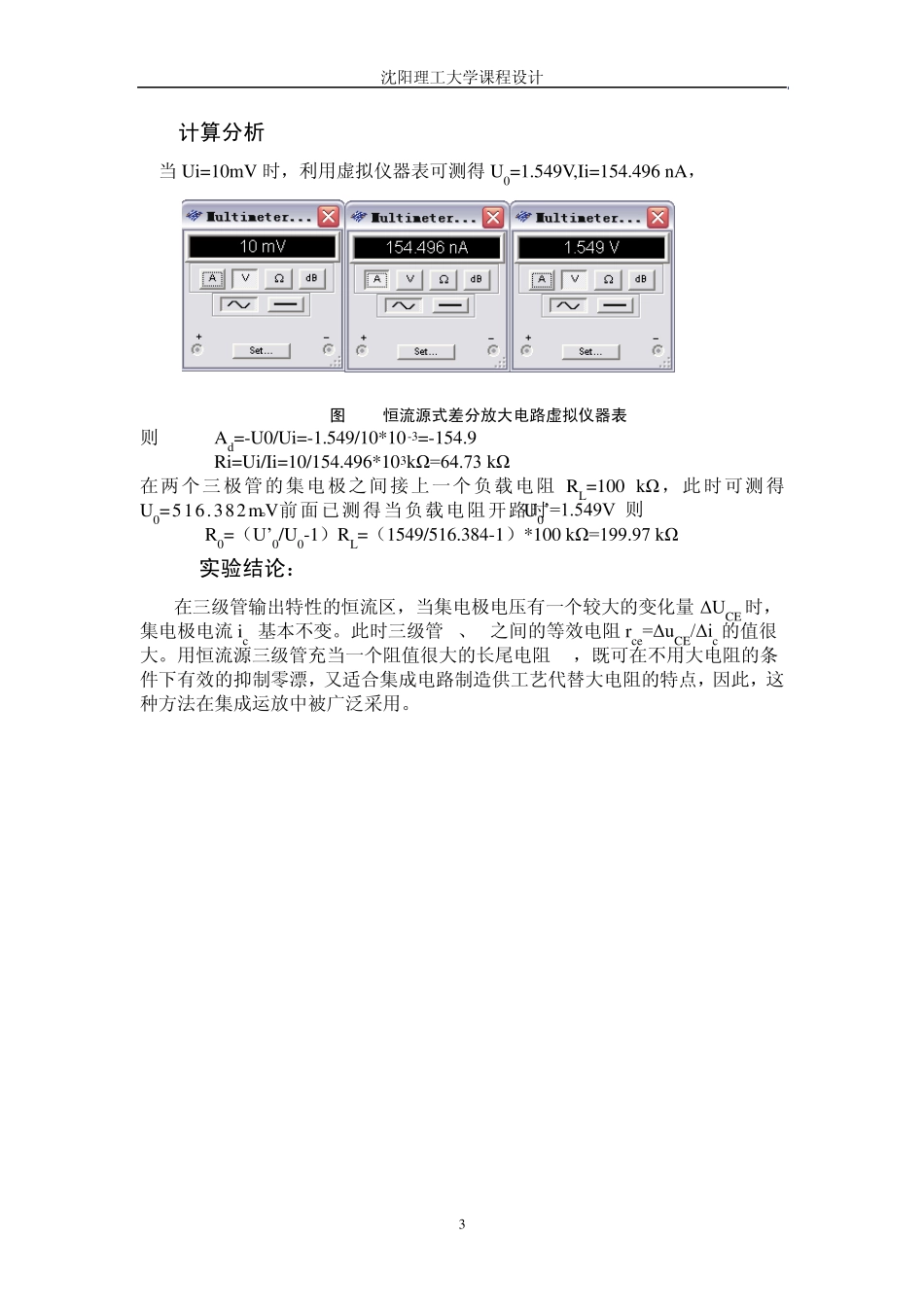

恒流源式差分放大电路Multisim仿真_第3页
3/12
沈阳理工大学课程设计 1 题目一 恒流源式差分放大电路 Multisim仿真 在Multisim中构建恒流源式差分放点电路,如图1.1.1所示,其中三极管的β1 =β2=β3 =50,rbb’1= rbb’2 =rbb’3=300Ω ,调零电位器Rw的滑动端调在中点。 图 1.1.1恒流源式差分放大仿真电路 1.1利用 Multisim的直流工作点分析功能测量电路的静态工作点,结果如下: 沈阳理工大学课程设计 2 图1.2 恒流源式差分放大电路的静态分析 可得:UCQ1=UCQ2=4.29661V (对地) UBQ1=UBQ2= -15.40674 Mv (对地) 则 ICQ1=ICQ2=(Vcc-UCQ1)/RC1=(12-4.29661)/100 mA =0.077 mA =77μ A 1.2加上正弦输入电压,由虚拟示波器可以看到UC1与u1同相。 沈阳理工大学课程设计 3 1.3计算分析 当Ui=10mV 时,利用虚拟仪器表可测得U0=1.549V,Ii=154.496 nA, 图1.4 恒流源式差分放大电路虚拟仪器表 则 Ad=-U0/Ui=-1.549/10*10-3=-154.9 Ri=Ui/Ii=10/154.496*103kΩ=64.73 kΩ 在两个三极管的集电极之间接上一个负载电阻RL=100 kΩ,此时可测得U0=516.382mV。前面已测得当负载电阻开路时U0’=1.549V,则 R0=(U’0/U0-1)RL=(1549/516.384-1)*100 kΩ=199.97 kΩ 1.4 实验结论: 在三级管输出特性的恒流区,当集电极电压有一个较大的变化量Δ UCE 时,集电极电流ic 基本不变。此时三级管c、e之间的等效电阻rce=Δ uCE/Δ ic 的值很大。用恒流源三级管充当一个阻值很大的长尾电阻Re,既可在不用大电阻的条件下有效的抑制零漂,又适合集成电路制造供工艺代替大电阻的特点,因此,这种方法在集成运放中被广泛采用。 沈阳理工大学课程设计 4 题目二 电子灭鼠器的设计 2.1设计电路: 利用Protel 99SE设计一个红外线灭鼠器的电路。 2.2电路工作原理: 该电子灭鼠器由红外探测组件、电子开关、高频振荡电路、高压发生电路、声音告警电路及电源部分组成。 电子开关由晶体管 V1和有关外围元件组成。 高压发生电路由场效应晶体管 VF、升压变压器T2、二极管 VD5与 VD6等组成。 高频振荡器由IC2与有关外围元件组成,其工作频率为 15KHz。 声音告警电路由晶体管 V2与 V3、电阻 R5、电容器C4和扬声器BL等组成。IC1为主动式红外探测组件,内含编码、调制、驱动、红外发射电路及红外接收、译码、识别、解码、输出等单元电路。 接通电源后,在有效灭鼠区域内无老鼠时,IC1的输出端(CP)输出高电平,电子开关管 V1截止,高频振荡器、...
