悬挑式脚手架专项方案

悬挑式脚手架专项方案_第1页
1/21
悬挑式脚手架专项方案_第2页
2/21
悬挑式脚手架专项方案_第3页
3/21

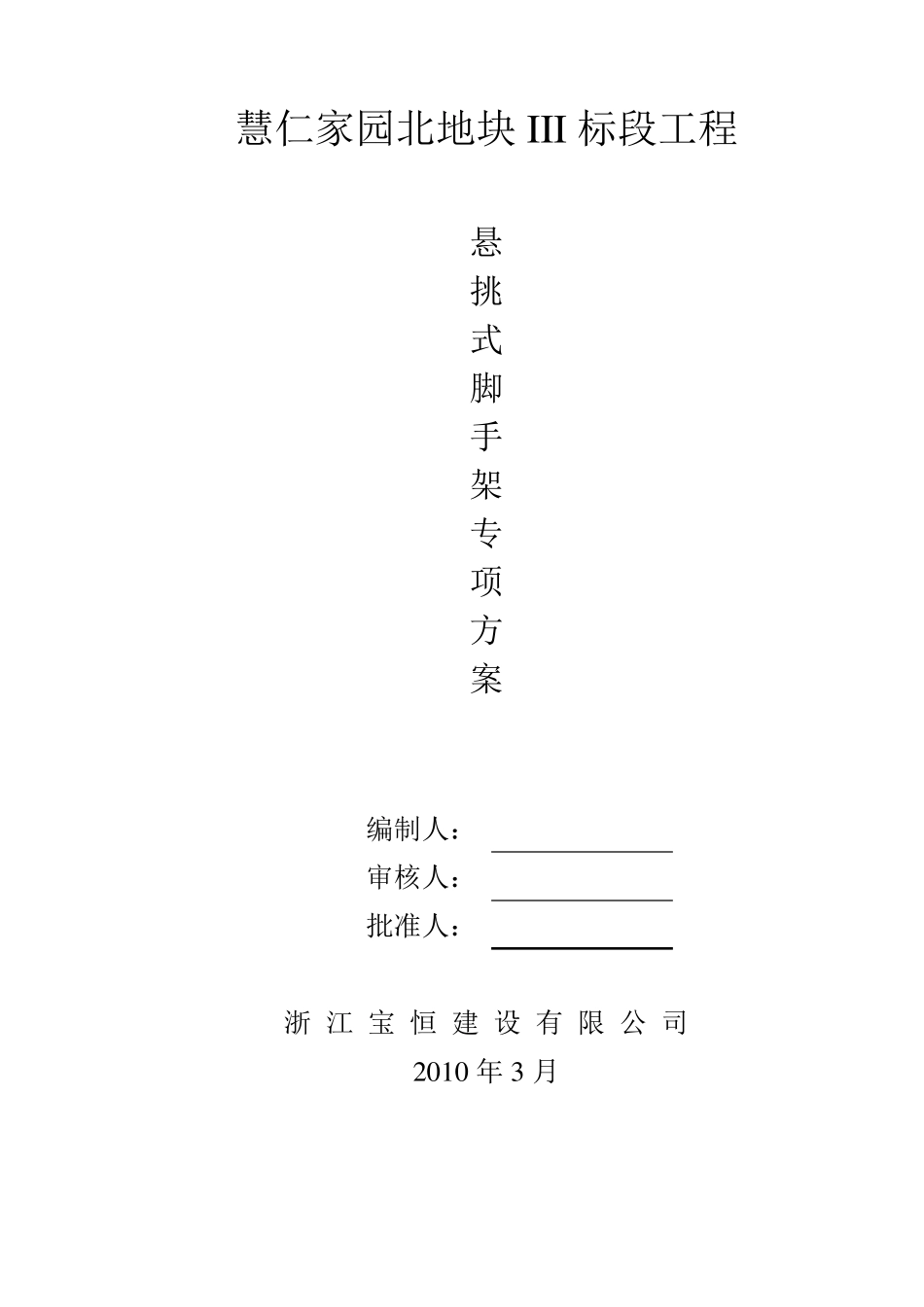

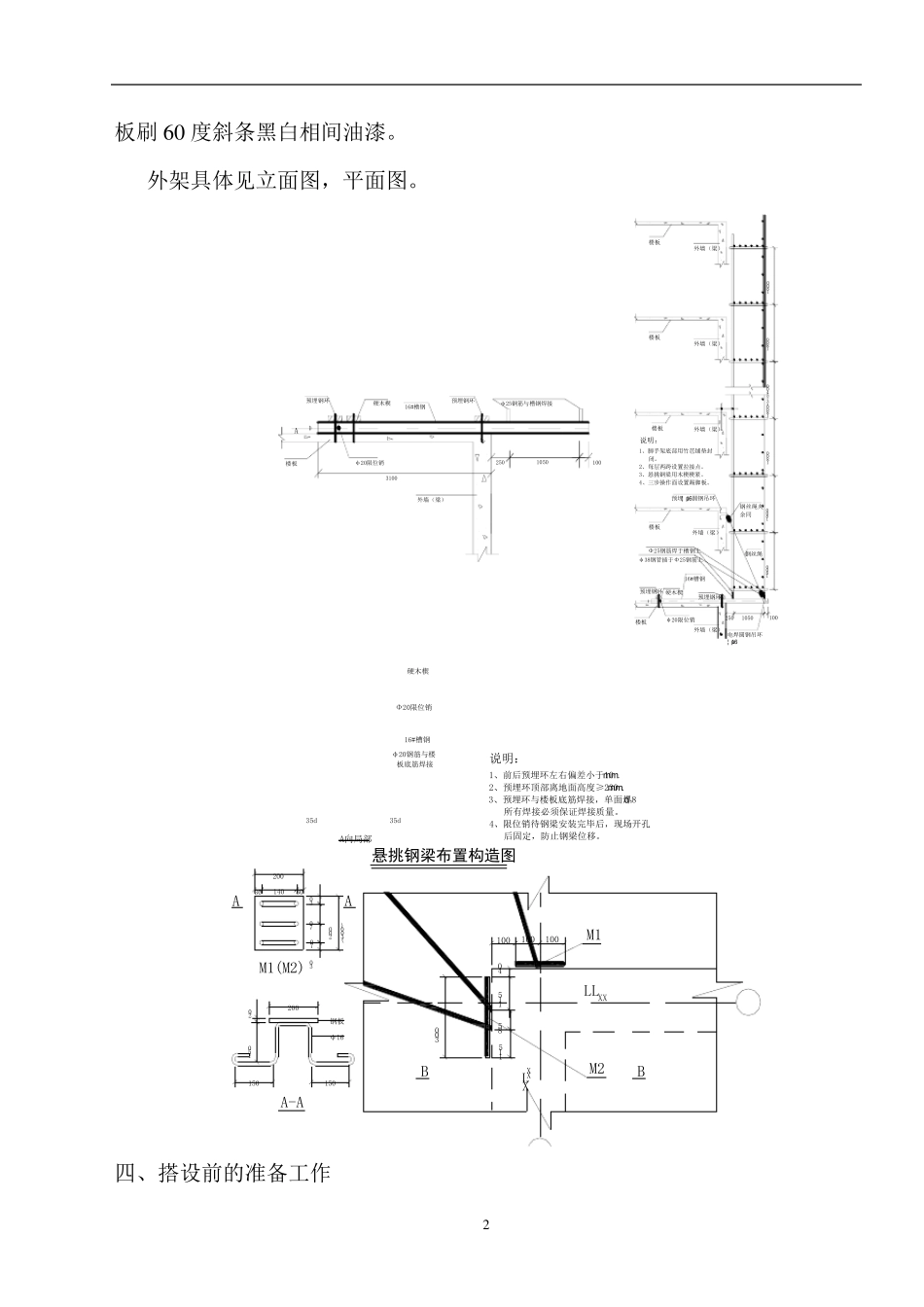

慧仁家园北地块III标段工程 悬 挑 式 脚 手 架 专 项 方 案 编制人: 审核人: 批准人: 浙 江 宝 恒 建 设 有 限 公 司 2010 年 3 月 1 悬 挑 式 脚 手 架 专项方案 一、工程概况 工程名称:三墩镇农转居公寓(慧仁家园北地块 III 标段) 工程地址:杭州市西湖区三墩镇 建设单位:杭州三墩集镇建设指挥部 设计单位:杭州浙华建筑设计事务所 监理单位:北京中联环建设工程管理有限公司 施工单位:浙江宝恒建设有限公司 慧仁家园 III 标段是三墩镇农转居公寓项目,由浙华建筑设计事务所设计。该工程位于杭州市西湖区三墩镇。该工程拟建五幢住宅楼(F1 楼、F2楼、F3 楼、F4 楼、F5 楼)地下一层, F2~F5 楼地上 18 层、F1 楼地上 16层。F1~F5 楼采用悬挑式脚手架。一层层高为 3.9m,标准层层高为 2.9m。 二、编制依据: 1、JGJ80-91 《建筑施工高处作业安全技术规范》 2、JGJ130-2001、J84-2001 《建筑施工扣件式钢管脚手架安全技术规范》 3、JGJ59-99 《建筑施工安全检查标准》 4、50007-2002 《建筑地基基础设计规范》 5、GBJ9-87 《建筑结构荷载规范》 三、悬挑架内立杆离墙距离 300mm,架宽 1050mm,每一挑共八~九步,高度14.4m~16.2m,按每层两跨设置连墙点,其施工操作面外侧设置踢脚板,高度300mm。立杆纵距 1500mm 均匀布置,对不能取整的,按1500mm 做参考,均匀设置,以保 持 架体 美 观 。凡 在 悬挑层槽 钢外端 部设分 层板,分 层 2 板刷6 0 度斜条黑白相间油漆。 外架具体见立面图,平面图。 外墙(梁)楼板外墙(梁)楼板外墙(梁)楼板外墙(梁)楼板外墙(梁)楼板预埋钢环硬木楔φ20限位销φ38钢管插于Φ25钢筋上Φ25钢筋焊于槽钢上说明:1、脚手架底部用竹芭铺垫封 闭。2、每层两跨设置拉接点。3、悬挑钢梁用木楔楔紧。4、三步操作面设置踢脚板。 1050250100180018001800x3=5400180018001800外墙(梁)楼板预埋钢环硬木楔Aφ20限位销10502501003100φ25钢筋与槽钢焊接 预埋钢环预埋钢环电焊圆钢吊环¦ µ16预埋¦ µ16圆钢吊环钢丝绳钢丝绳夹余同16#槽钢16#槽钢硬木楔Φ20限位销16#槽钢φ20钢筋与楼 板底筋焊接35d35dA向局部说明:1、前后预埋环左右偏差小于10m m.2、预埋环顶部离地面高度≥230m m.3、预埋环与楼板底筋焊接,单面焊8d。 所有焊接必须保证焊接质量。4、限位销待钢梁安装完毕后,现场开孔 后固定,防...
