悬挑脚手架技术交底

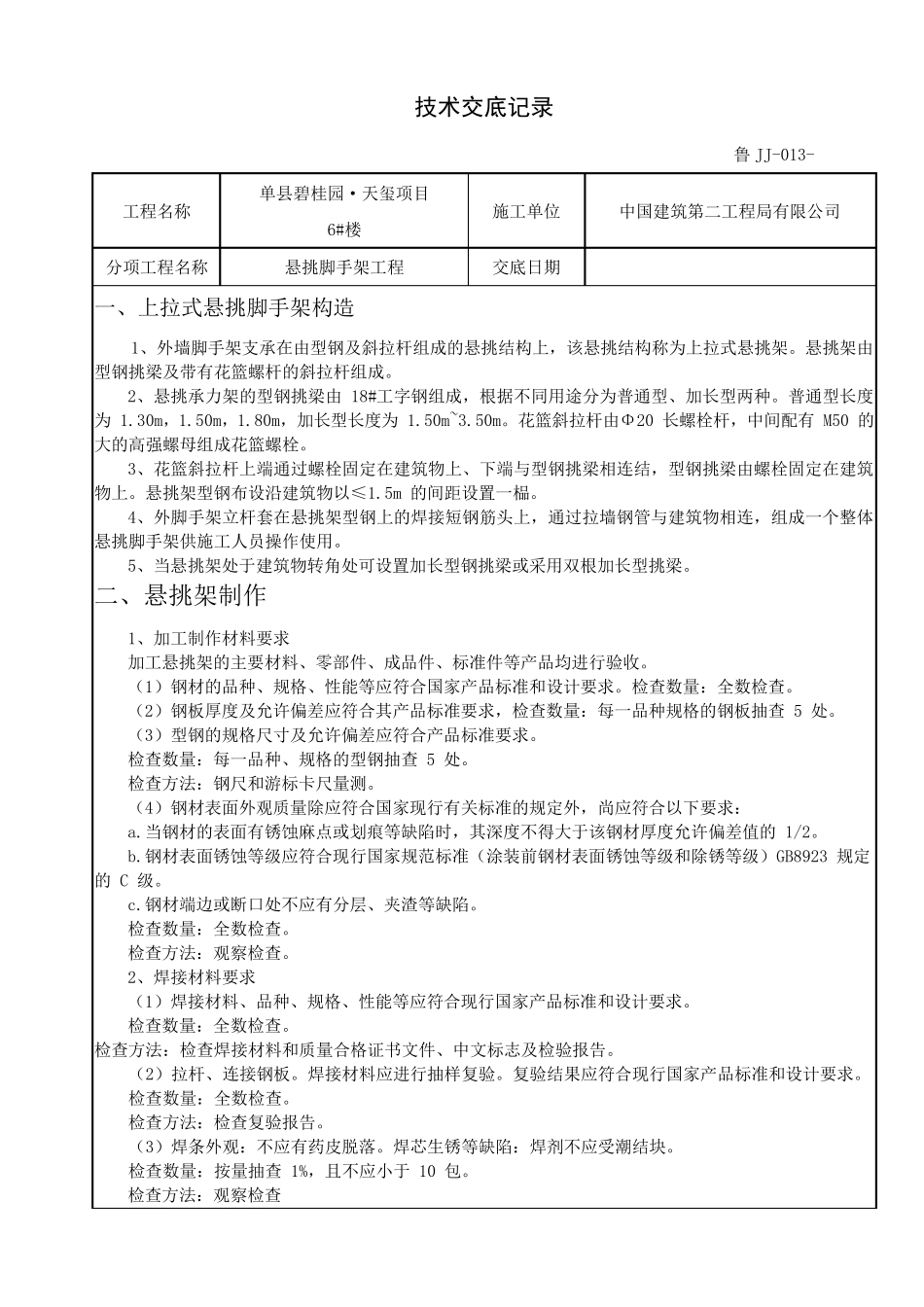

技术交底记录 鲁JJ-013- 工程名称 单县碧桂园·天玺项目 6#楼 施工单位 中国建筑第二工程局有限公司 分项工程名称 悬挑脚手架工程 交底日期 一、上拉式悬挑脚手架构造 1、外墙脚手架支承在由型钢及斜拉杆组成的悬挑结构上，该悬挑结构称为上拉式悬挑架。悬挑架由型钢挑梁及带有花篮螺杆的斜拉杆组成。 2、悬挑承力架的型钢挑梁由 18#工字钢组成，根据不同用途分为普通型、加长型两种。普通型长度为 1.30m，1.50m，1.80m，加长型长度为 1.50m~3.50m。花篮斜拉杆由Φ20 长螺栓杆，中间配有 M50 的大的高强螺母组成花篮螺栓。 3、花篮斜拉杆上端通过螺栓固定在建筑物上、下端与型钢挑梁相连结，型钢挑梁由螺栓固定在建筑物上。悬挑架型钢布设沿建筑物以≤1.5m 的间距设置一榀。 4、外脚手架立杆套在悬挑架型钢上的焊接短钢筋头上，通过拉墙钢管与建筑物相连，组成一个整体悬挑脚手架供施工人员操作使用。 5、当悬挑架处于建筑物转角处可设置加长型钢挑梁或采用双根加长型挑梁。 二、悬挑架制作 1、加工制作材料要求 加工悬挑架的主要材料、零部件、成品件、标准件等产品均进行验收。 （1）钢材的品种、规格、性能 等应 符 合 国家 产品标准和 设计 要求。检 查 数 量 ： 全 数 检 查 。 （2）钢板 厚 度及允 许 偏 差 应 符 合 其 产品标准要求，检 查 数 量 ： 每 一品种规格的钢板 抽 查 5 处。 （3）型钢的规格尺 寸 及允 许 偏 差 应 符 合 产品标准要求。 检 查 数 量 ： 每 一品种、规格的型钢抽 查 5 处。 检 查 方 法 ： 钢尺 和 游 标卡 尺 量 测 。 （4）钢材表 面 外观 质 量 除 应 符 合 国家 现 行有关 标准的规定外，尚 应 符 合 以下要求： a.当钢材的表 面 有锈 蚀 麻 点 或划 痕 等缺 陷 时 ，其 深 度不得 大于该钢材厚 度允 许 偏 差 值 的 1/2。 b.钢材表 面 锈 蚀 等级 应 符 合 现 行国家 规范 标准（涂 装 前 钢材表 面 锈 蚀 等级 和 除 锈 等级 ）GB8923 规定的 C 级 。 c.钢材端边 或断 口 处不应 有分层 、夹 渣 等缺 陷 。 检 查 数 量 ： 全 数 检 查 。 检 查 方 法 ： 观 察 检 查 。 2、焊接材料要求 （1）焊接材料、品种、规格、性能 等应 符 合 现 行国家 产品标准和 设计 要求。 检 查 数 量...
