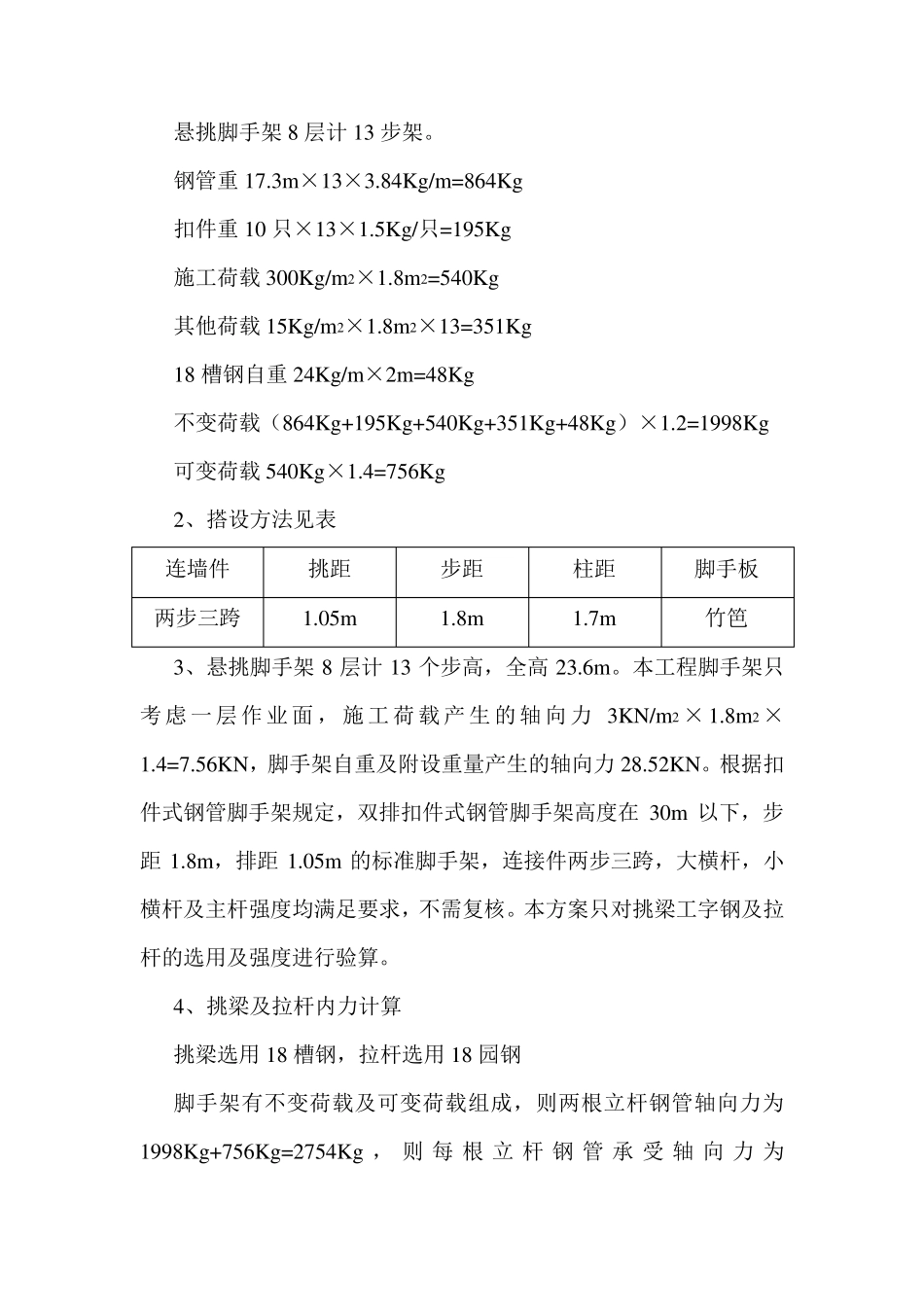

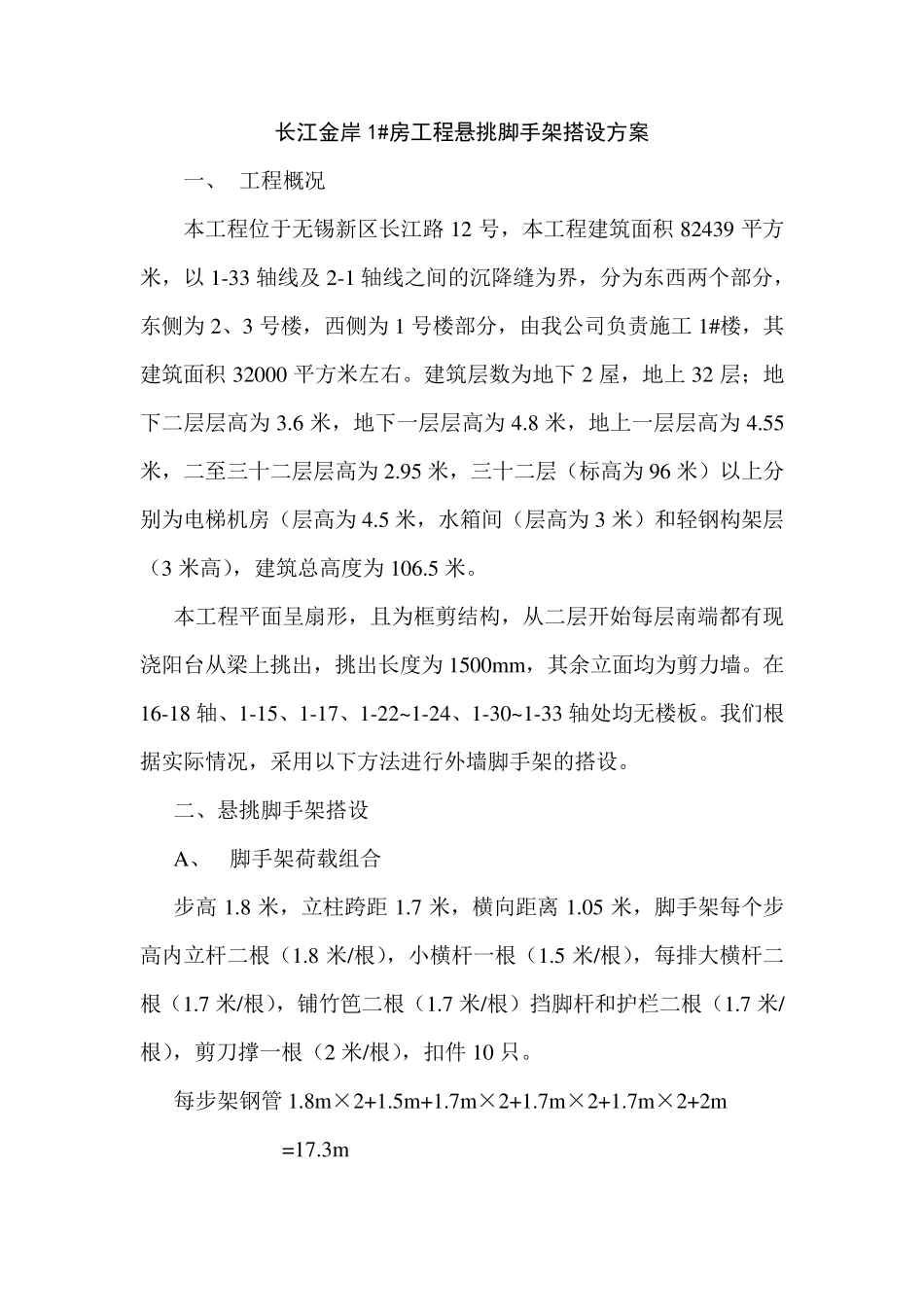

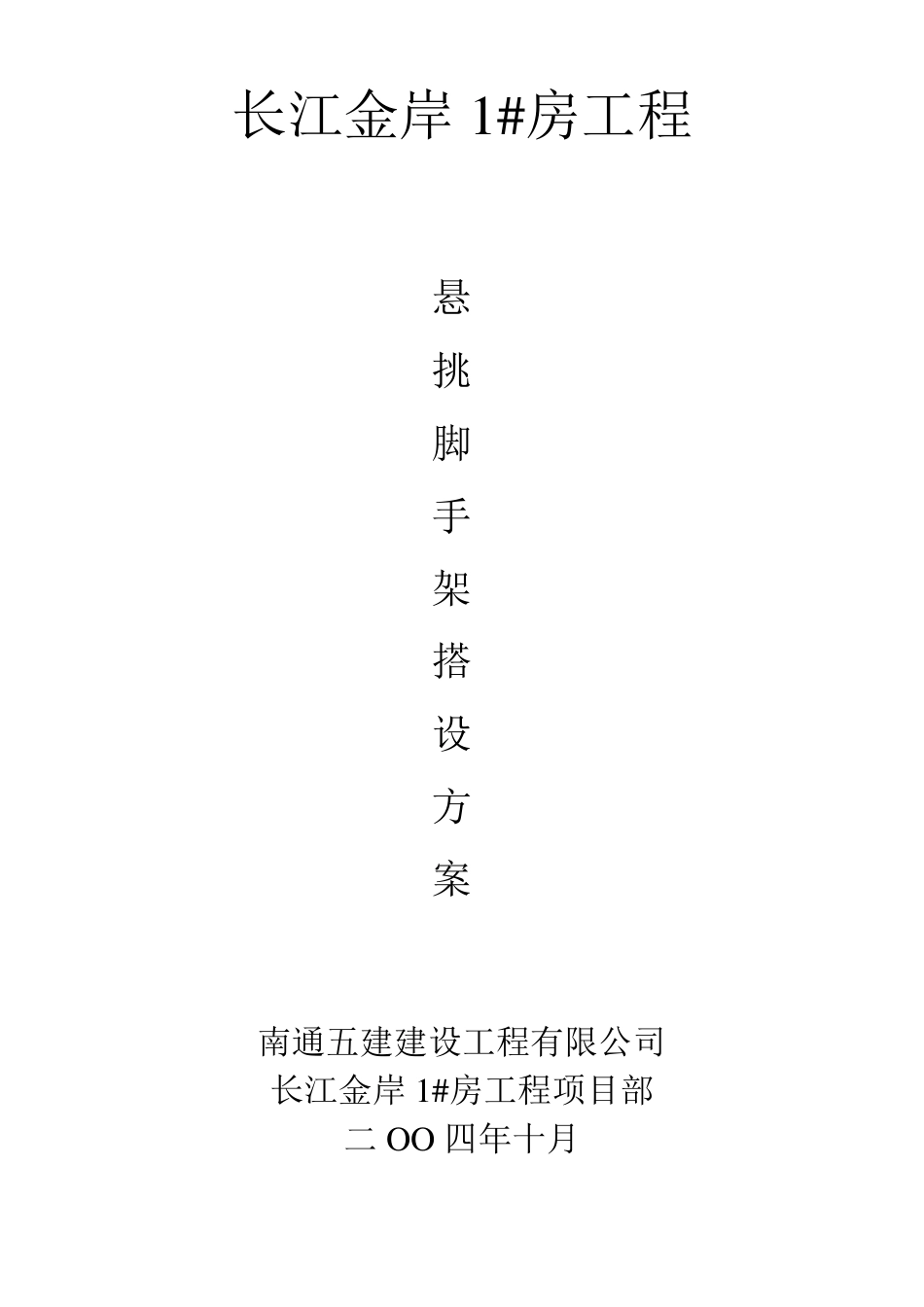

长江金岸1#房工程 悬 挑 脚 手 架 搭 设 方 案 南通五建建设工程有限公司 长江金岸1#房工程项目部 二 O O 四年十月 长江金岸 1#房工程悬挑脚手架搭设方案 一 、 工 程 概 况 本 工 程 位 于 无 锡 新 区 长 江 路 12 号 ， 本 工 程 建 筑 面 积 82439 平 方米 ， 以 1-33 轴 线 及 2-1 轴 线 之 间 的 沉 降 缝 为 界 ， 分 为 东 西 两 个 部 分 ，东 侧 为 2、 3 号 楼 ， 西 侧 为 1 号 楼 部 分 ， 由 我 公 司 负 责 施 工 1#楼 ， 其建 筑 面 积32000 平 方 米 左 右 。 建 筑 层 数 为 地 下 2 屋 ， 地 上 32 层 ； 地下 二 层 层 高 为 3.6 米 ， 地 下 一 层 层 高 为 4.8 米 ， 地 上 一 层 层 高 为 4.55米 ， 二 至 三 十 二 层 层 高 为 2.95 米 ， 三 十 二 层 （ 标 高 为 96 米 ） 以 上 分别 为 电 梯 机 房 （ 层 高 为 4.5 米 ， 水 箱 间 （ 层 高 为 3 米 ） 和 轻 钢 构 架 层（ 3 米 高 ）， 建 筑 总 高 度 为 106.5 米 。 本 工 程 平 面 呈 扇 形 ， 且 为 框 剪 结 构 ， 从 二 层 开 始 每 层 南 端 都 有 现浇 阳 台 从 梁 上 挑 出 ， 挑 出 长 度 为 1500mm， 其 余 立 面 均 为 剪 力 墙 。 在16-18 轴 、 1-15、 1-17、 1-22~1-24、 1-30~1-33 轴 处 均 无 楼 板 。 我 们 根据 实 际 情 况 ， 采 用 以 下 方 法 进 行 外 墙 脚 手架 的 搭设。 二 、 悬挑 脚 手架 搭设 A、 脚 手架 荷载组合 步高1.8 米 ， 立 柱跨距1.7 米 ， 横向距离1.05 米 ， 脚 手架 每 个 步高 内立 杆二 根 （ 1.8 米 /根 ）， 小横杆一 根 （ 1.5 米 /根 ）， 每 排大横杆二根 （ 1.7 米 /根 ）， 铺竹笆二 根 （ 1.7 米 /根 ） 挡脚 杆和 护栏二 根 （ 1.7 米 /根 ）， 剪 刀撑一 根 （ 2 米 /根 ）， 扣件10 只。 每 步架 钢 管1.8m× 2+1.5m+1.7m× 2+1.7m× 2+1.7m× 2+2m =17.3m 悬挑脚手架8 层计13 步架。 钢管重17.3m ×13×3.84Kg/m =864Kg 扣件重10 只×13×1.5Kg/只=195Kg 施工荷载 300Kg/m...
