悬挑脚手架搭设规范标准

悬挑脚手架搭设规范标准_第1页
1/6

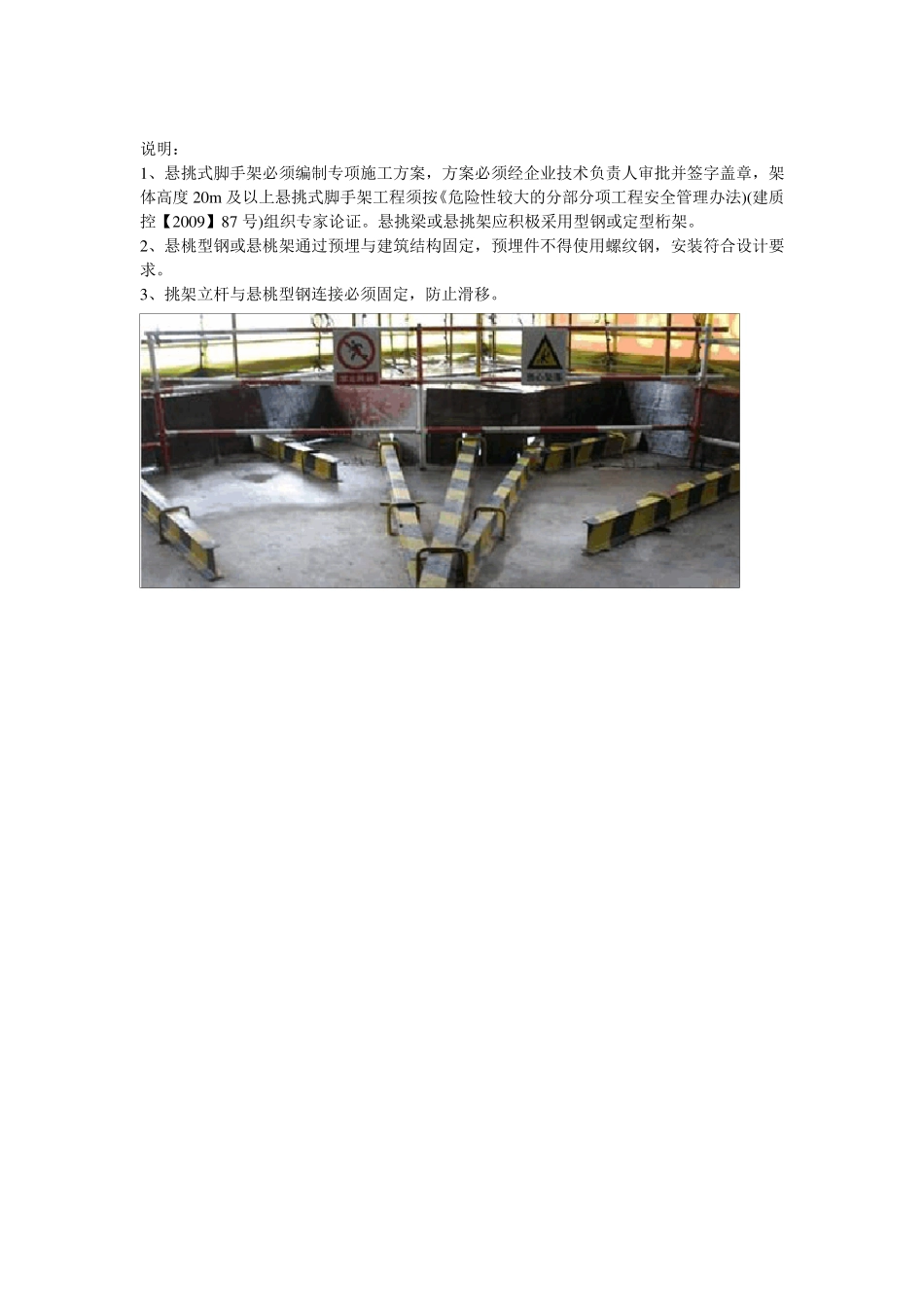

悬挑脚手架搭设规范标准_第2页
2/6
悬挑脚手架搭设规范标准_第3页
3/6
悬挑脚手架搭设规范标准 一、悬挑脚手架底座 说明: 1、悬挑脚手架搭设前.必须编制专项施工方案,方案必须包含最挑粱平面定位布置图。 2、悬挑脚手絮的悬挑粱必须选用不小于1 6 号 的工字钢。楼层预埋Φ20U 型环,不得使用螺纹钢,具体型号必须经过设计计算确定。 3、落于结构上的锚固段应是悬挑段的1.5 倍.且必须采取两道锚固,每道悬挑粱均应加设斜拉钢丝绳,架体分段悬挑高度不大于20m。 4、脚手架底却应按规范要求沿纵横方向设置扫地杆,悬挑粱上表面应加焊钢筋以固定立杆,在横杆上方沿脚手架长度方向铺设木枋,井满铺模板进行防护。 5、脚手架底部立杆内侧应设200mm 高踢脚板。 6、杆件搭设及防护同前述落地式外架。 说明: 1、悬挑式脚手架必须编制专项施工方案,方案必须经企业技术负责人审批并签字盖章,架体高度 20m 及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87 号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬桃型钢或悬桃架通过预埋与建筑结构固定,预埋件不得使用螺纹钢,安装符合设计要求。 3、挑架立杆与悬桃型钢连接必须固定,防止滑移。 二、外架连墙件的设置 三、剪刀撑和斜向支撑的设置 说明: 1、高度在 24m 以下的脚手架,必须在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置。中间 各道剪刀撑之间的距离不大于 15m 。每道剪刀撑宽度不小于 4 跨,并不小于 6m 。斜杆与地面的倾角宜 在 45-60 度之间。 2、高度在 24m 以上的双排脚手架应在 外侧立面整个长度和高度上连续设置剪刀撑。 3、一字型、开口型双排架两断口必须 设置横向斜撑;24 米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。 4、剪刀撑斜杆的接长必须采用搭接, 搭接长度不小于 1m ,且不少于三个扣件紧固。 四、水平防护(主体及装修施工阶段) 说明: 1、主体施工阶段,施工层、拆模层、脚手架第二层必须满铺脚手板,脚手板离建筑物结构的距离满足规范 要求。 2、从第二层起,应每隔12 米高设置一道硬质隔断防护,并在其中间部位张挂水平安全网。 3、脚手板铺设时严禁出现探头板,脚手板端头应用φ4m m 镀锌铁丝固定在小横杆上。 4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂安全提示牌。提示牌每隔30米设置一处,每层每面不少于 2 处。 说明: 1、安装及装修施工阶段,作业层满铺脚手板。 2、安装...
