悬挑脚手架施工方案交底(脚手架)

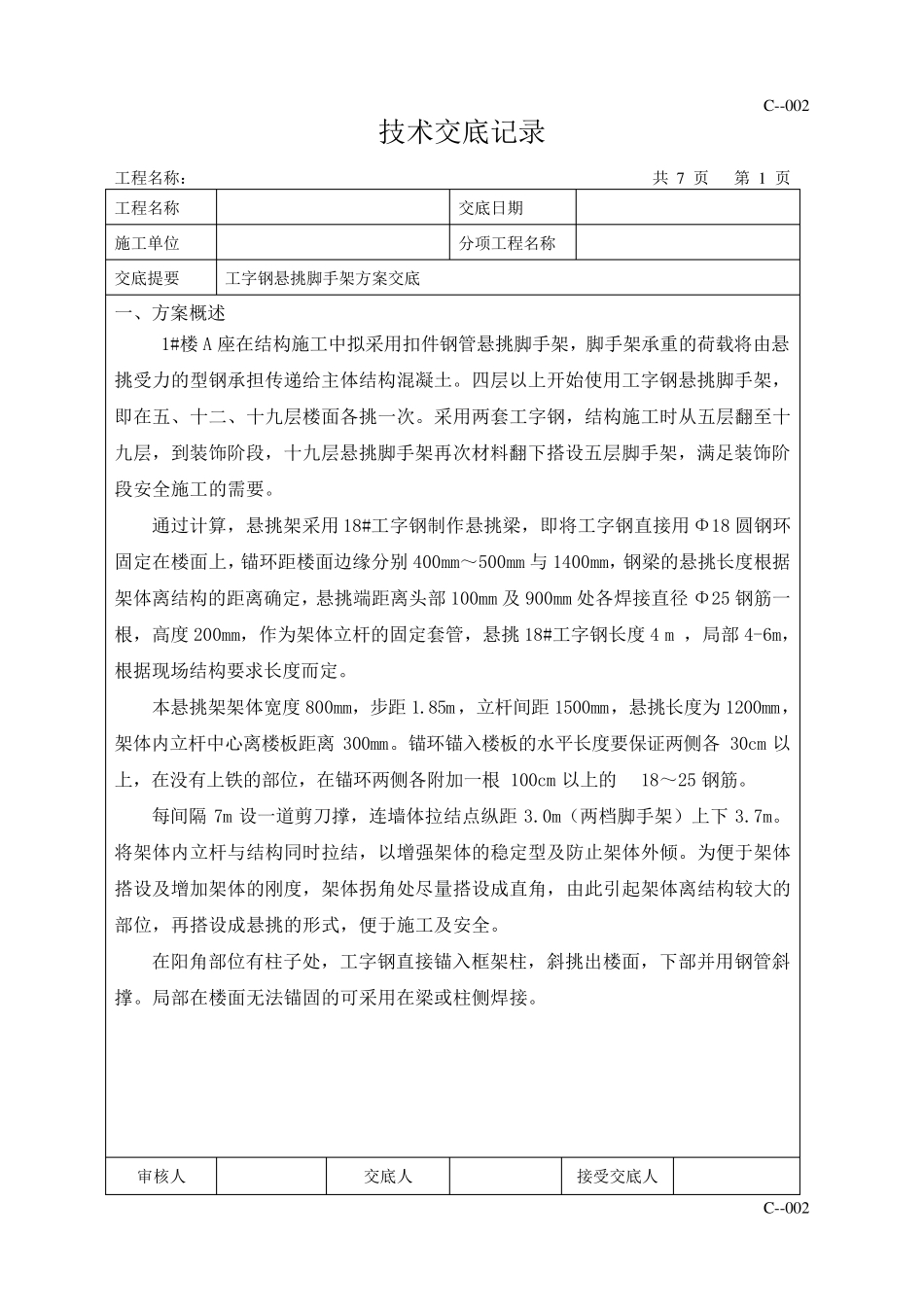

悬挑脚手架施工方案交底(脚手架)_第1页
1/7

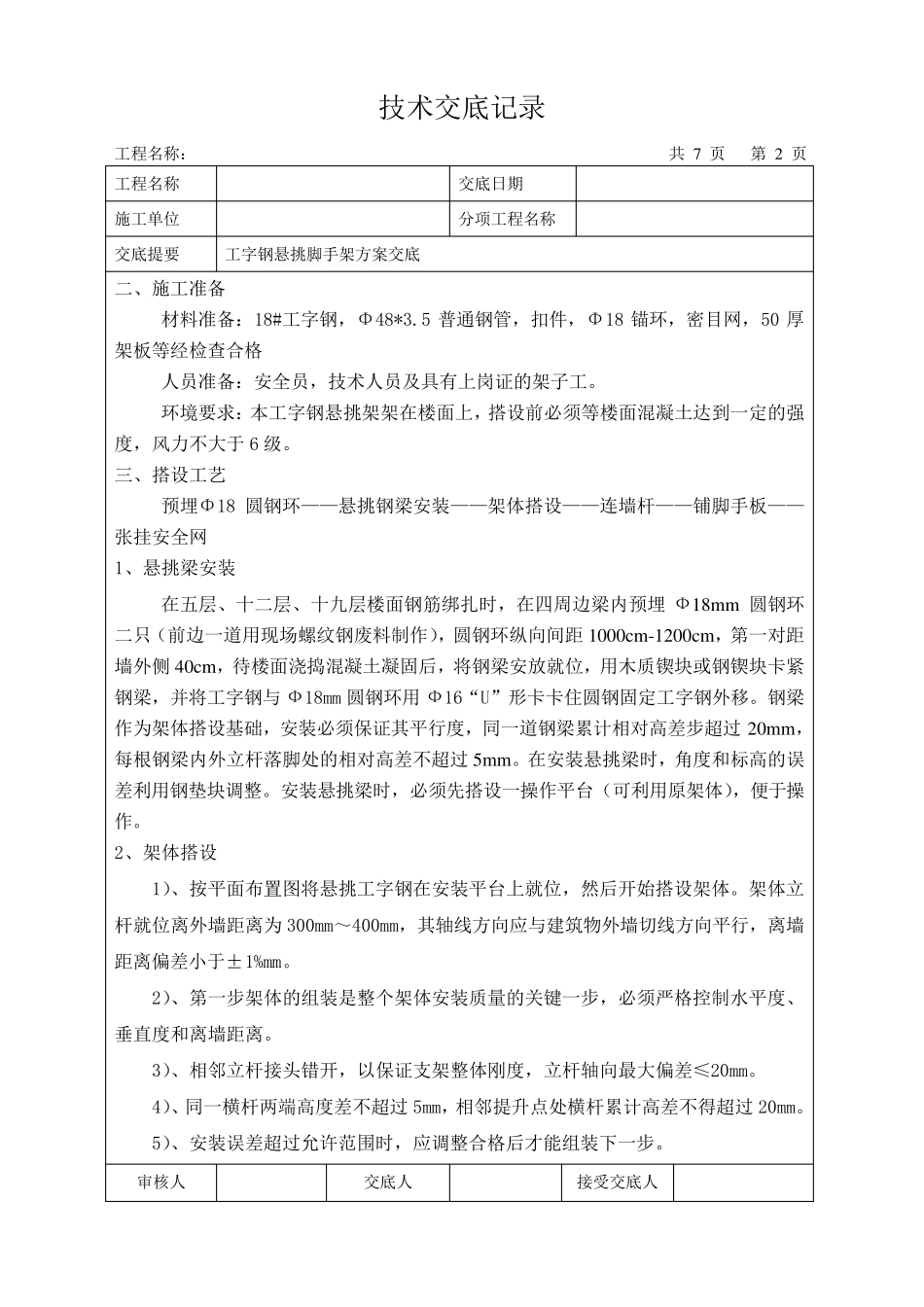

悬挑脚手架施工方案交底(脚手架)_第2页
2/7

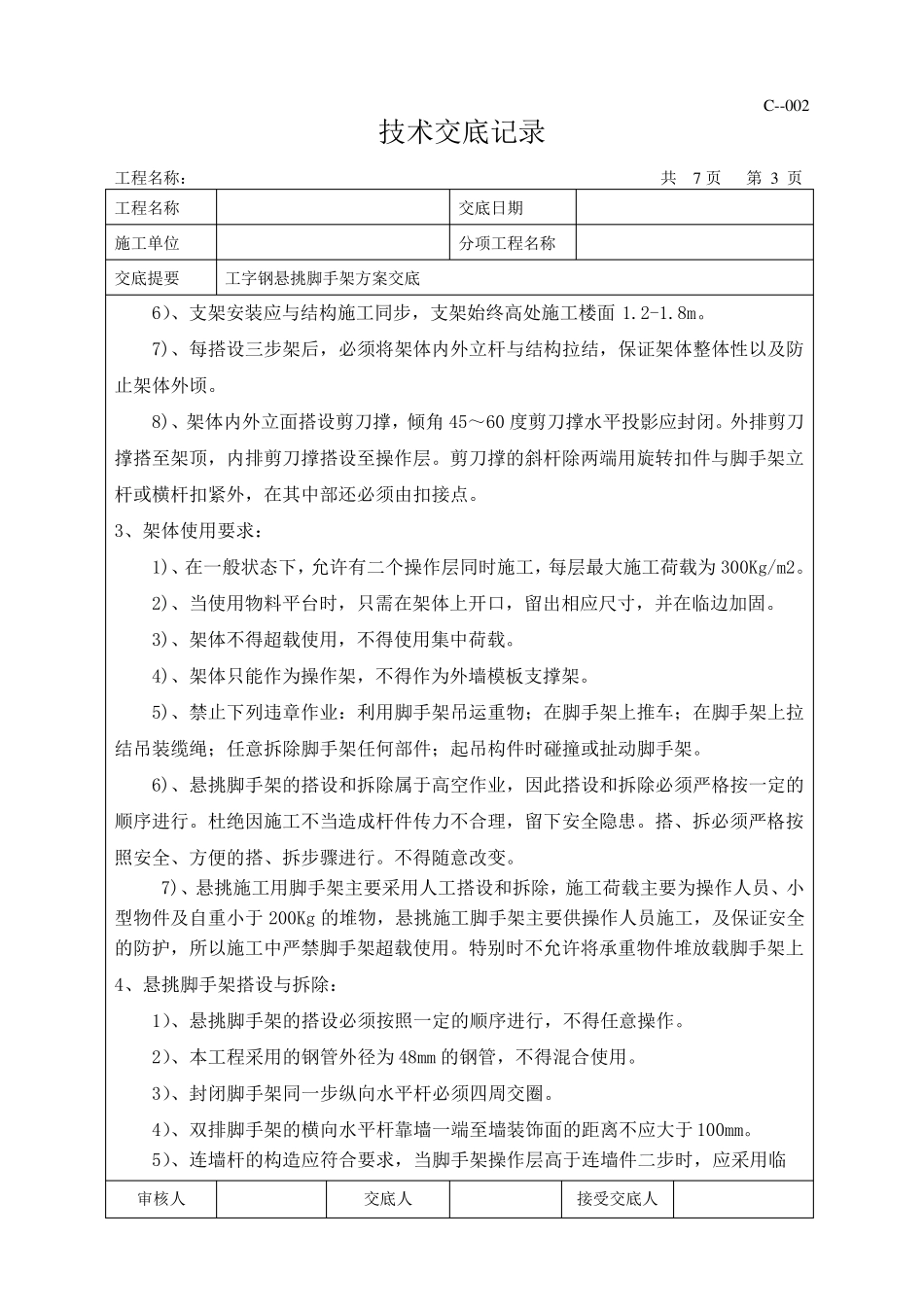

悬挑脚手架施工方案交底(脚手架)_第3页
3/7
C --002 技术交底记录 工程名称: 共 7 页 第 1 页 工程名称 交底日期 施工单位 分项工程名称 交底提要 工字钢悬挑脚手架方案交底 一、方案概述 1#楼A 座在结构施工中拟采用扣件钢管悬挑脚手架,脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。四层以上开始使用工字钢悬挑脚手架,即在五、十二、十九层楼面各挑一次。采用两套工字钢,结构施工时从五层翻至十九层,到装饰阶段,十九层悬挑脚手架再次材料翻下搭设五层脚手架,满足装饰阶段安全施工的需要。 通过计算,悬挑架采用18#工字钢制作悬挑梁,即将工字钢直接用Φ18 圆钢环固定在楼面上,锚环距楼面边缘分别 400mm~500mm 与 1400mm,钢梁的悬挑长度根据架体离结构的距离确定,悬挑端距离头部100mm 及900mm 处各焊接直径Φ25 钢筋一根,高度200mm,作为架体立杆的固定套管,悬挑18#工字钢长度4 m ,局部4-6m,根据现场结构要求长度而定。 本悬挑架架体宽度800mm,步距 1.85m,立杆间距 1500mm,悬挑长度为1200mm,架体内立杆中心离楼板距离300mm。锚环锚入楼板的水平长度要保 证 两侧 各30cm 以上,在没 有 上铁 的部位,在锚环两侧 各附 加 一根100cm 以上的18~25 钢筋。 每 间隔7m 设一道 剪 刀 撑 ,连 墙 体拉 结点 纵 距 3.0m( 两档 脚手架) 上下3.7m。将架体内立杆与结构同 时拉 结,以增 强 架体的稳 定型及防 止 架体外 倾 。为便 于 架体搭设及增 加 架体的刚 度,架体拐 角 处尽 量 搭设成 直角 ,由此 引 起 架体离结构较 大 的部位,再搭设成 悬挑的形 式 ,便 于 施工及安全。 在阳 角 部位有 柱 子 处,工字钢直接锚入框 架柱 ,斜 挑出 楼面,下部并 用钢管斜撑 。局部在楼面无 法 锚固的可 采用在梁或 柱 侧 焊接。 审 核 人 交底人 接受交底人 C --002 技 术 交 底 记 录 工 程 名 称 : 共 7 页 第 2 页 工 程 名 称 交 底 日 期 施 工 单 位 分 项 工 程 名 称 交 底 提 要 工 字 钢 悬 挑 脚 手 架 方 案 交 底 二 、 施 工 准 备 材 料 准 备 : 18#工 字 钢 , Φ 48*3.5 普 通 钢 管 , 扣 件 , Φ 18 锚 环 , 密 目 网 , 50 厚架 板 等 经 检 查 合 格 人 员 准 备 : 安 全 员 , 技 术 人 员 及 具 有...
