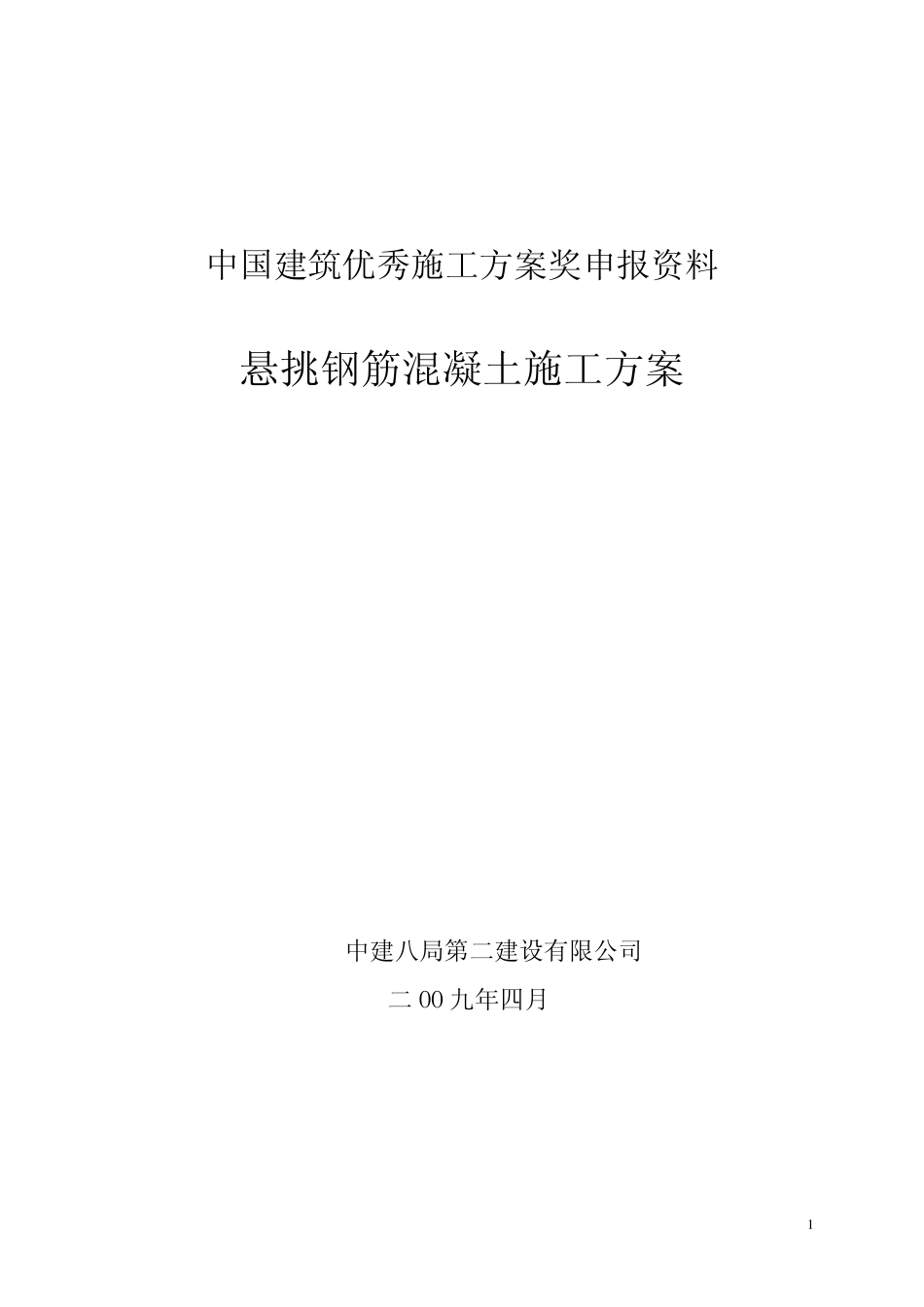

1 中国建筑优秀施工方案奖申报资料 悬挑钢筋混凝土施工方案 中建八局第二建设有限公司 二 OO 九年四月 2 山东省高级人民法院审判综合楼 悬挑钢筋混凝土结构施工方案 编制:韦永斌 毕 磊 张 峰 审核:程树标 审批:李忠卫 中建八局山东高法院审判综合楼项目部 2 0 0 8 年 1 2 月 9 日 3 目 录 一、工程概况 二、方案整体架构及思路 三、屋面挑檐模板组立方案 四、屋顶挑檐施工 五、悬挑施工防护体系 六、施工计划安排 七、构造要求与施工 八、支撑架体拆除 九、注意安全事项 附 41 工 程 概 况 山 东 省 高 级 人 民 法 院 新 建 审 判 综 合 楼 工 程 ,位 于 山 东 省 济 南 市 经 十 东 路 北 侧 , 解 放东 路 南 侧 , 工 程 占 地 面 积 68940 平 方 米 , 包 括 审 判 楼 、 档 案 图 书 阅 卷 楼 、 生 活 服 务 楼 三个 相 对 独 立 的 单 体 , 各 单 体 间 通 过 两 侧 通 回 廊 相 连 接 , 形 成 “ 三 进 两 院 ” 式 布 局 。 总 建筑 面 积 75783 平 方 米 , 是 包 括 审 判 、 阅 卷 、 档 案 图 书 、 法 警 训 练 、 生 活 服 务 等 多 功 能 的大 型 综 合 性 智 能 化 建 筑 群 。 工 程 布 局 如 图 1-1 所 示 : 图 1-1 工 程 平 面 布 局 示 意 图 本 工 程 档 案 楼 屋 面 及 屋 顶 构 架 周 边 檐 口 为 悬 挑 结 构 , 其 中 屋 面 层 ( 22 层 ) 悬 挑 结 构 ,标 高 为 82.75 米 ( 最 高 82.9 米 ), 悬 挑 长 度 为 2.35 米 ( 最 远 挑 出 3.50 米 ), 悬 挑 梁 截 面350×802~580( h), 根部竖向截 面 高1500, 悬 挑 端部封边 梁 截 面250×580;屋 顶 构 架悬 挑 结 构 , 标 高 为 90.60 米 , 悬 挑 长 度 为 5.05 米 , 悬 挑 构 架 梁 截 面 为 250×1420~595,最 前端封口 梁 截 面 250×695( h), 如 图 1-2 所 示 。 5 图1-2 屋面及屋顶檐口悬挑示意图 2 2 层屋面悬挑大样图如图1-3 所示,本方案以下简称“屋面挑檐”; 顶层构架悬挑大样如图1 -4 所示,本方案以下简称“屋顶挑檐”。 由于檐口悬挑长度大(最大5 0 5 0...
