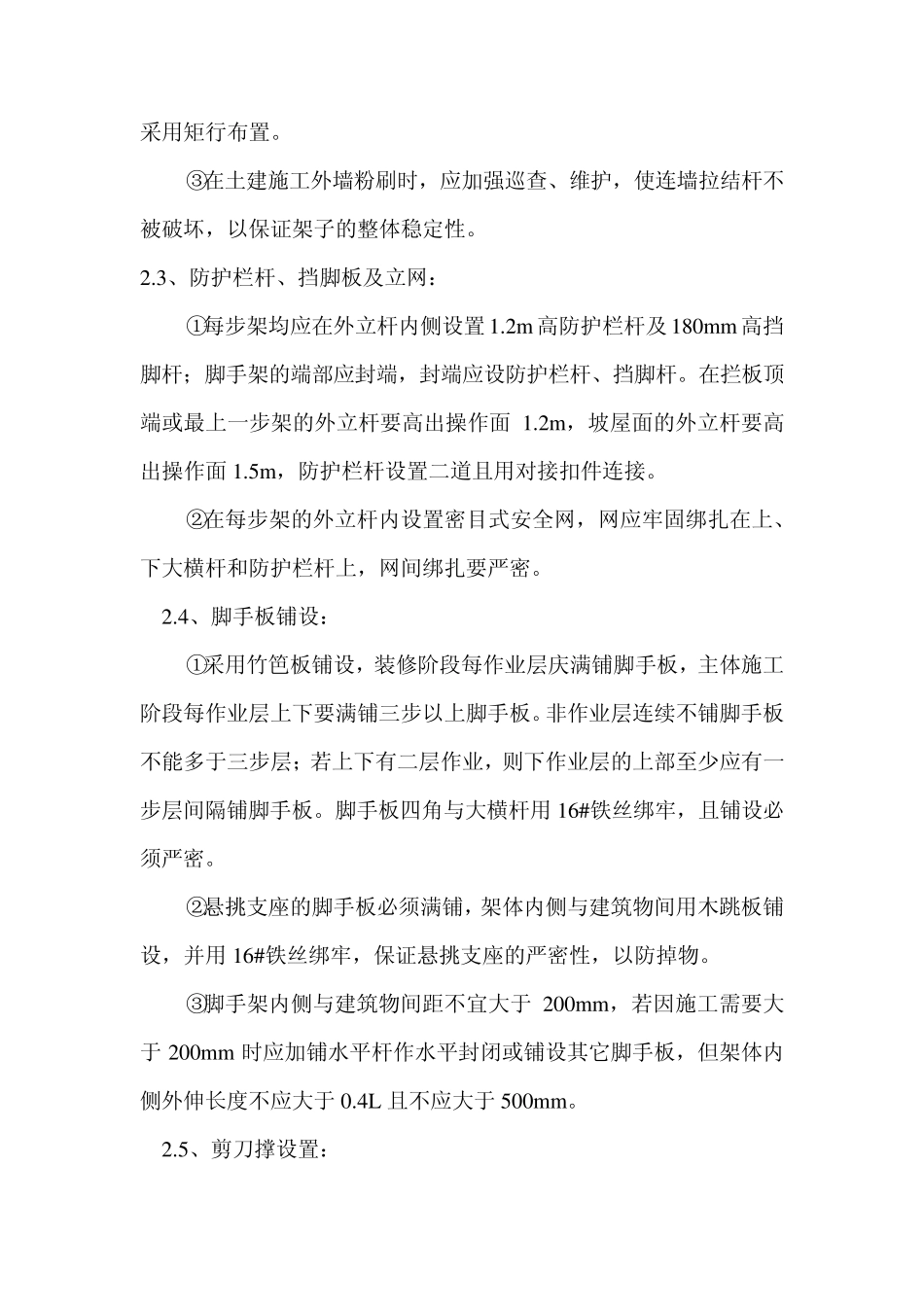

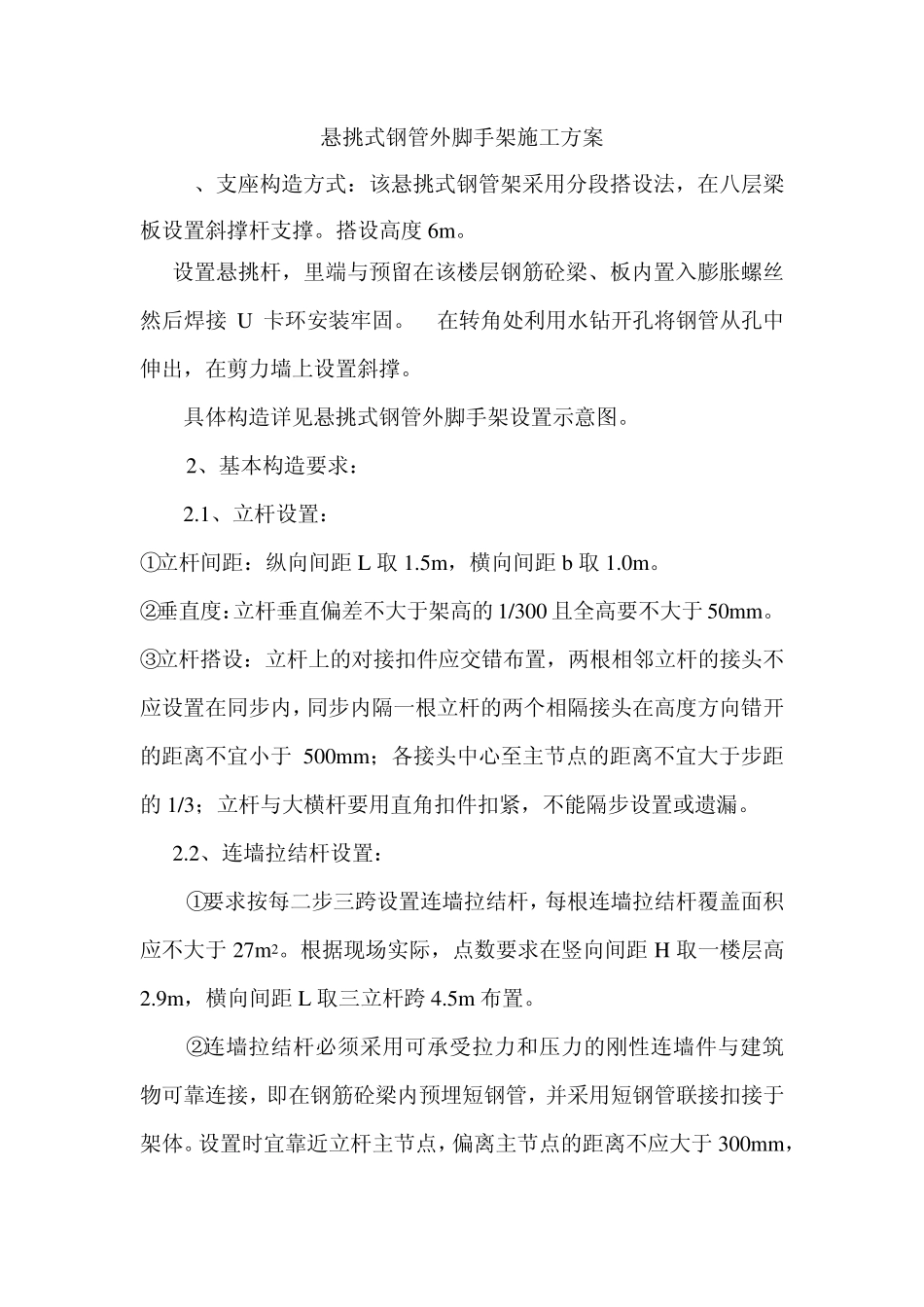

悬挑式钢管外脚手架施工方案 1、支座构造方式：该悬挑式钢管架采用分段搭设法，在八层梁板设置斜撑杆支撑。搭设高度6m 。 设置悬挑杆，里端与预留在该楼层钢筋砼梁、板内置入膨胀螺丝然后焊接U 卡环安装牢固。 在转角处利用水钻开孔将钢管从孔中伸出，在剪力墙上设置斜撑。 具体构造详见悬挑式钢管外脚手架设置示意图。 2、基本构造要求： 2.1、立杆设置： ①立杆间距：纵向间距 L 取 1.5m ，横向间距 b 取 1.0m 。 ②垂直度：立杆垂直偏差不大于架高的 1/300 且全高要不大于 50m m 。 ③立杆搭设：立杆上的对接扣件应交错布置，两根相邻立杆的接头不 应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500m m ；各接头中心至主节点的距离不宜大于步距的 1/3；立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏。 2.2、连墙拉结杆设置： ①要求按每二步三跨设置连墙拉结杆，每根连墙拉结杆覆盖面积应不大于 27m 2。根据现场实际，点数要求在竖向间距 H 取一楼层高2.9m ，横向间距 L 取三立杆跨 4.5m 布置。 ②连墙拉结杆必须采用可承受拉力和压力的刚性连墙件与建筑物可靠连接，即在钢筋砼梁内预埋短钢管，并采用短钢管联接扣接于架体。设置时宜靠近立杆主节点，偏离主节点的距离不应大于 300m m ，采用矩行布置。 ③在土建施工外墙粉刷时，应加强巡查、维护，使连墙拉结杆不被破坏，以保证架子的整体稳定性。 2.3、防护栏杆、挡脚板及立网： ①每步架均应在外立杆内侧设置1.2m 高防护栏杆及180m m 高挡脚杆；脚手架的端部应封端，封端应设防护栏杆、挡脚杆。在拦板顶端或最上一步架的外立杆要高出操作面 1.2m ，坡屋面的外立杆要高出操作面 1.5m ，防护栏杆设置二道且用对接扣件连接。 ②在每步架的外立杆内设置密目式安全网，网应牢固绑扎在上、下大横杆和防护栏杆上，网间绑扎要严密。 2.4、脚手板铺设： ①采用竹笆板铺设，装修阶段每作业层庆满铺脚手板，主体施工阶段每作业层上下要满铺三步以上脚手板。非作业层连续不铺脚手板不能多于三步层；若上下有二层作业，则下作业层的上部至少应有一步层间隔铺脚手板。脚手板四角与大横杆用16#铁丝绑牢，且铺设必须严密。 ②悬挑支座的脚手板必须满铺，架体内侧与建筑物间用木跳板铺设，并用16#铁丝绑牢，保证悬挑支座的严密性，以防掉物。 ③脚手架内侧与建筑物间距不宜大于 200m m ，若因施工需要大于...
