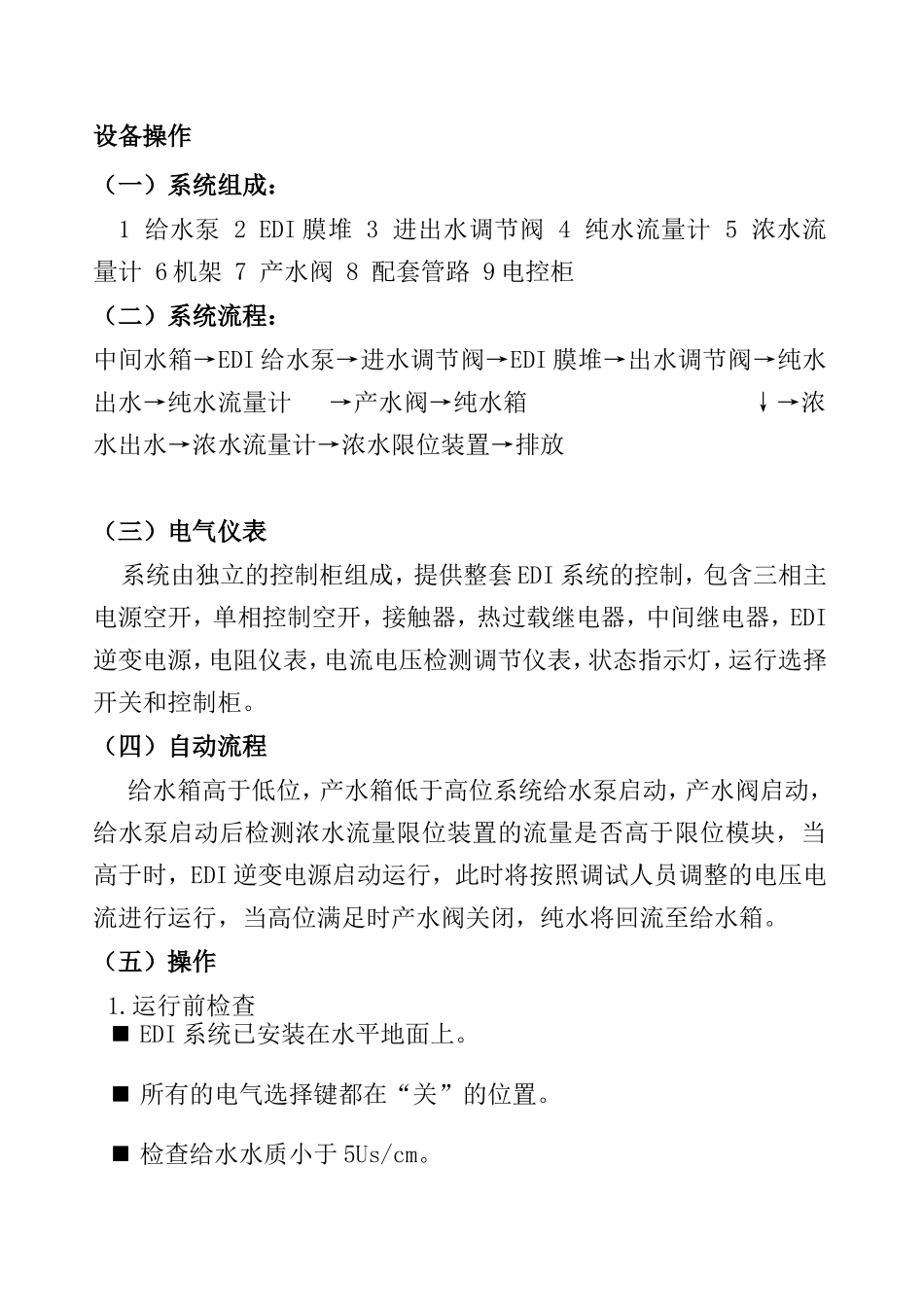

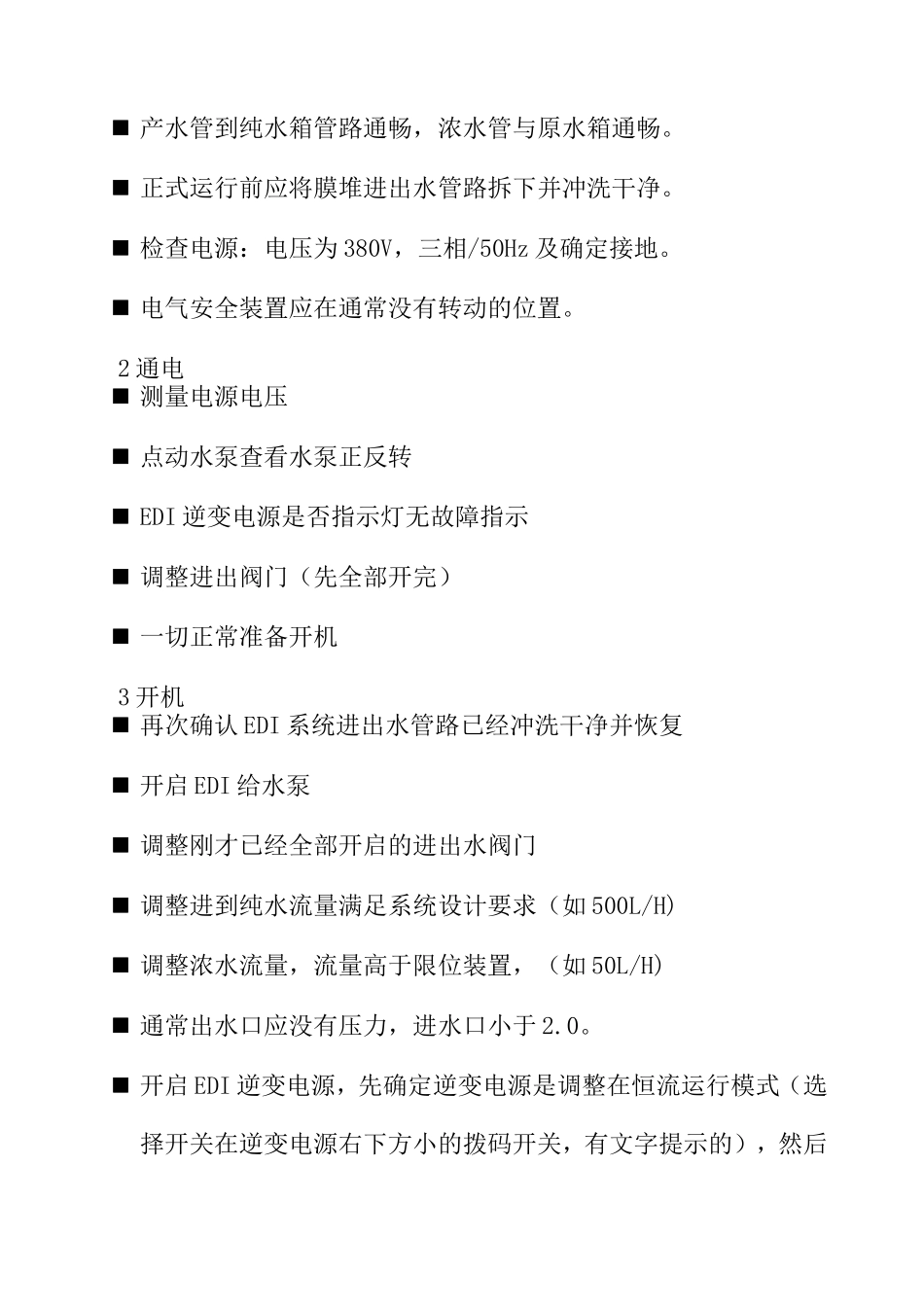

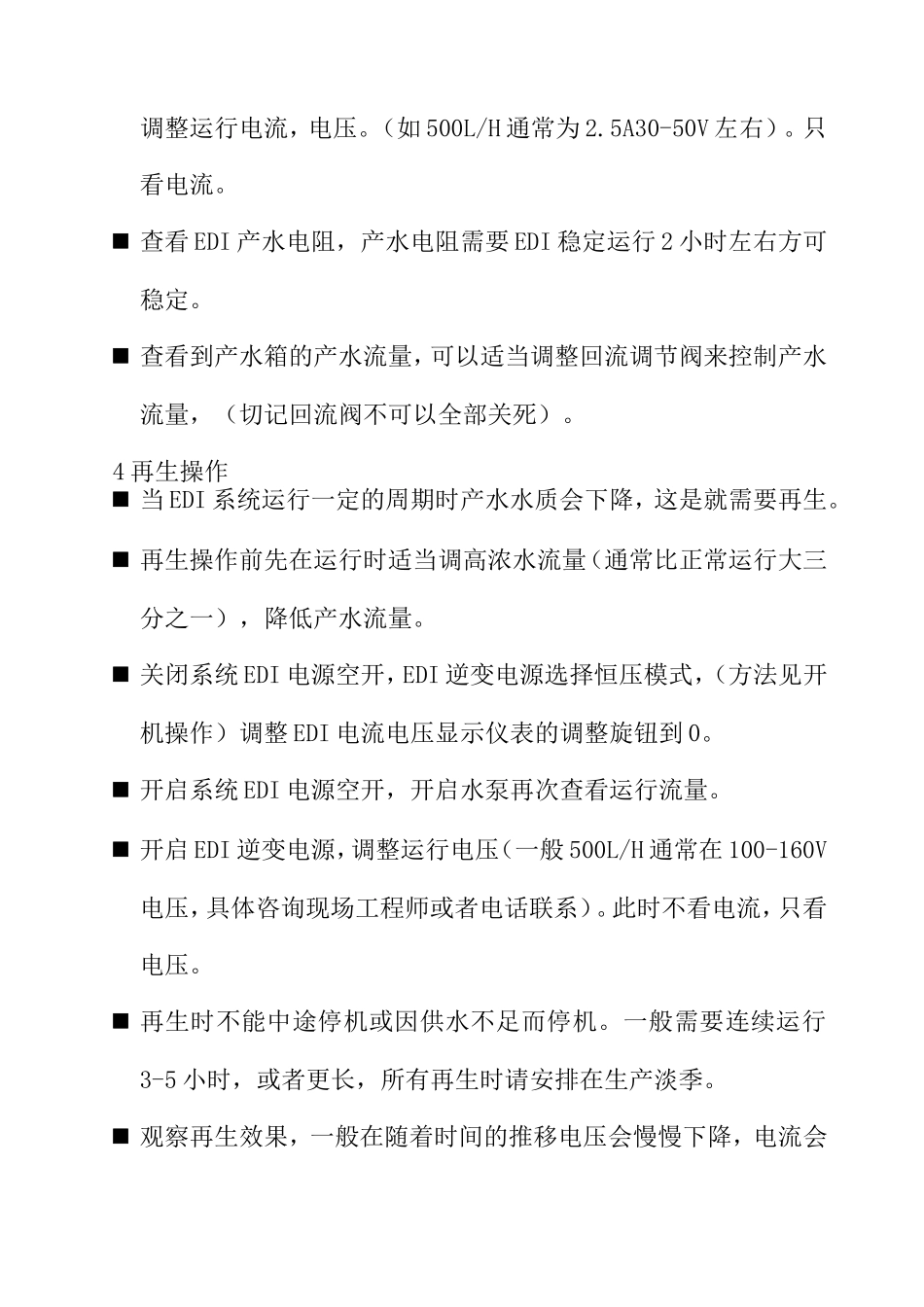

设备操作（一）系统组成：1给水泵2EDI膜堆3进出水调节阀4纯水流量计5浓水流量计6机架7产水阀8配套管路9电控柜（二）系统流程：中间水箱→EDI给水泵→进水调节阀→EDI膜堆→出水调节阀→纯水出水→纯水流量计→产水阀→纯水箱↓→浓水出水→浓水流量计→浓水限位装置→排放（三）电气仪表系统由独立的控制柜组成，提供整套EDI系统的控制，包含三相主电源空开，单相控制空开，接触器，热过载继电器，中间继电器，EDI逆变电源，电阻仪表，电流电压检测调节仪表，状态指示灯，运行选择开关和控制柜。（四）自动流程给水箱高于低位，产水箱低于高位系统给水泵启动，产水阀启动，给水泵启动后检测浓水流量限位装置的流量是否高于限位模块，当高于时，EDI逆变电源启动运行，此时将按照调试人员调整的电压电流进行运行，当高位满足时产水阀关闭，纯水将回流至给水箱。（五）操作1.运行前检查EDI系统已安装在水平地面上。所有的电气选择键都在“关”的位置。检查给水水质小于5Us/cm。产水管到纯水箱管路通畅，浓水管与原水箱通畅。正式运行前应将膜堆进出水管路拆下并冲洗干净。检查电源：电压为380V，三相/50Hz及确定接地。电气安全装置应在通常没有转动的位置。2通电测量电源电压点动水泵查看水泵正反转EDI逆变电源是否指示灯无故障指示调整进出阀门（先全部开完）一切正常准备开机3开机再次确认EDI系统进出水管路已经冲洗干净并恢复开启EDI给水泵调整刚才已经全部开启的进出水阀门调整进到纯水流量满足系统设计要求（如500L/H)调整浓水流量，流量高于限位装置，（如50L/H)通常出水口应没有压力，进水口小于2.0。开启EDI逆变电源，先确定逆变电源是调整在恒流运行模式（选择开关在逆变电源右下方小的拨码开关，有文字提示的），然后调整运行电流，电压。（如500L/H通常为2.5A30-50V左右）。只看电流。查看EDI产水电阻，产水电阻需要EDI稳定运行2小时左右方可稳定。查看到产水箱的产水流量，可以适当调整回流调节阀来控制产水流量，（切记回流阀不可以全部关死）。4再生操作当EDI系统运行一定的周期时产水水质会下降，这是就需要再生。再生操作前先在运行时适当调高浓水流量（通常比正常运行大三分之一），降低产水流量。关闭系统EDI电源空开，EDI逆变电源选择恒压模式，（方法见开机操作）调整EDI电流电压显示仪表的调整旋钮到0。开启系统EDI电源空开，开启水泵再次查看运行流量。开启EDI逆变电源，调整运行电压（一般500L/H通常在100-160V电压，具体咨询现场工程师或者电话联系）。此时不看电流，只看电压。再生时不能中途停机或因供水不足而停机。一般需要连续运行3-5小时，或者更长，所有再生时请安排在生产淡季。观察再生效果，一般在随着时间的推移电压会慢慢下降，电流会升高，电阻仪表的电阻值也会升高，到满足需要时及表示再生完成。如效果不理想中途也可以适当加大运行电压。再生完成关机操作，调整浓水流量到正常值，恢复产水流量到正常值，电源电流电压显示仪表调0，然后关停系统。关闭系EDI电源电源空开，调整ED逆变模块到横流运行模式，开启EDI电源空开。系统再生恢复操作完成，此时正常开机，调整运行电流电压，再次观察运流量压力，电阻仪表值。确认无误后操作完成并做好相应的记录。开机选择开关转向右边为开启状态，开启后有运行状态指示灯。故障排除、没有流量。检查EDI水泵是否启动，没有启动检查热过载继电器是否过载，给水箱低位是否满足，高位是否到达。排除方法按下热过载继电器复位按钮，检查液位开关是否正常。、当出现水泵运行，电源不运行。检查EDI浓水流量计限位模块位置，检查浓水手动阀门是否正常开启，排除方法调低浓水限位模块，开大浓水流量调节阀，如流量大于限位模块任然不启动可以请检查接线是否松动和限位模块是否坏掉。，产水阀不关闭，水箱溢水，原因可能出现在产水箱高液位顺坏，也有可能是电磁阀内有杂物导致关不严。
