截水沟技术交底

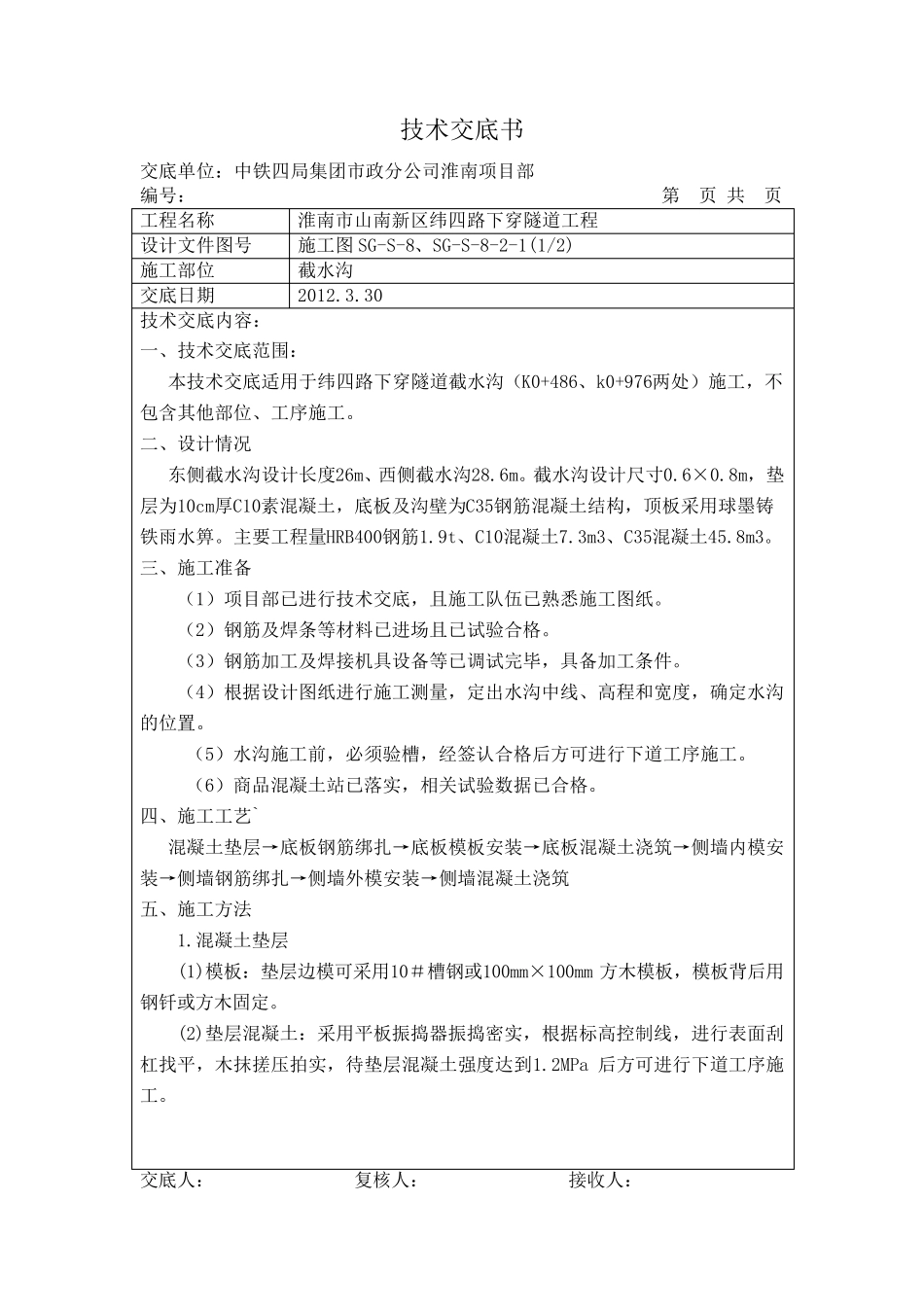

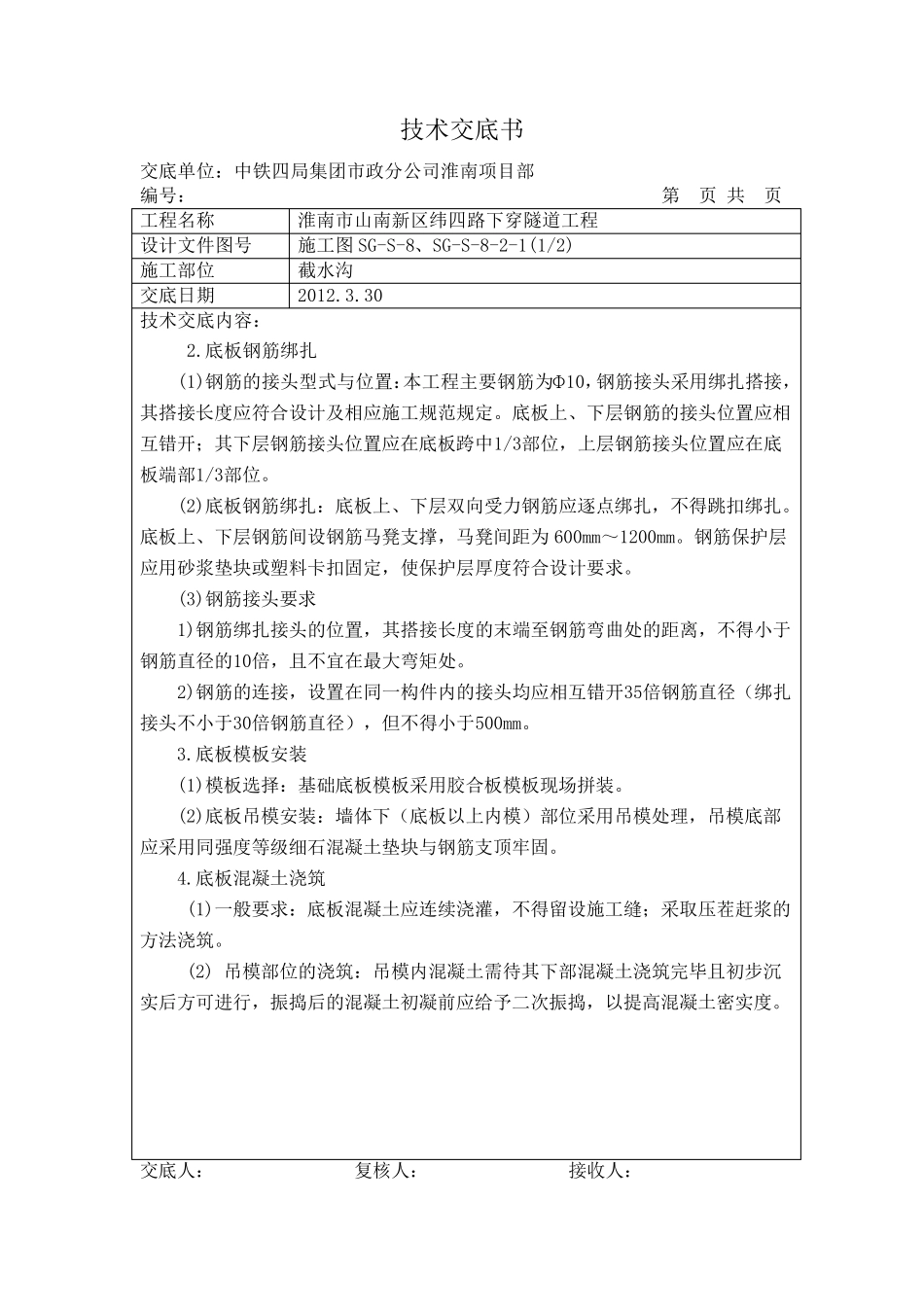

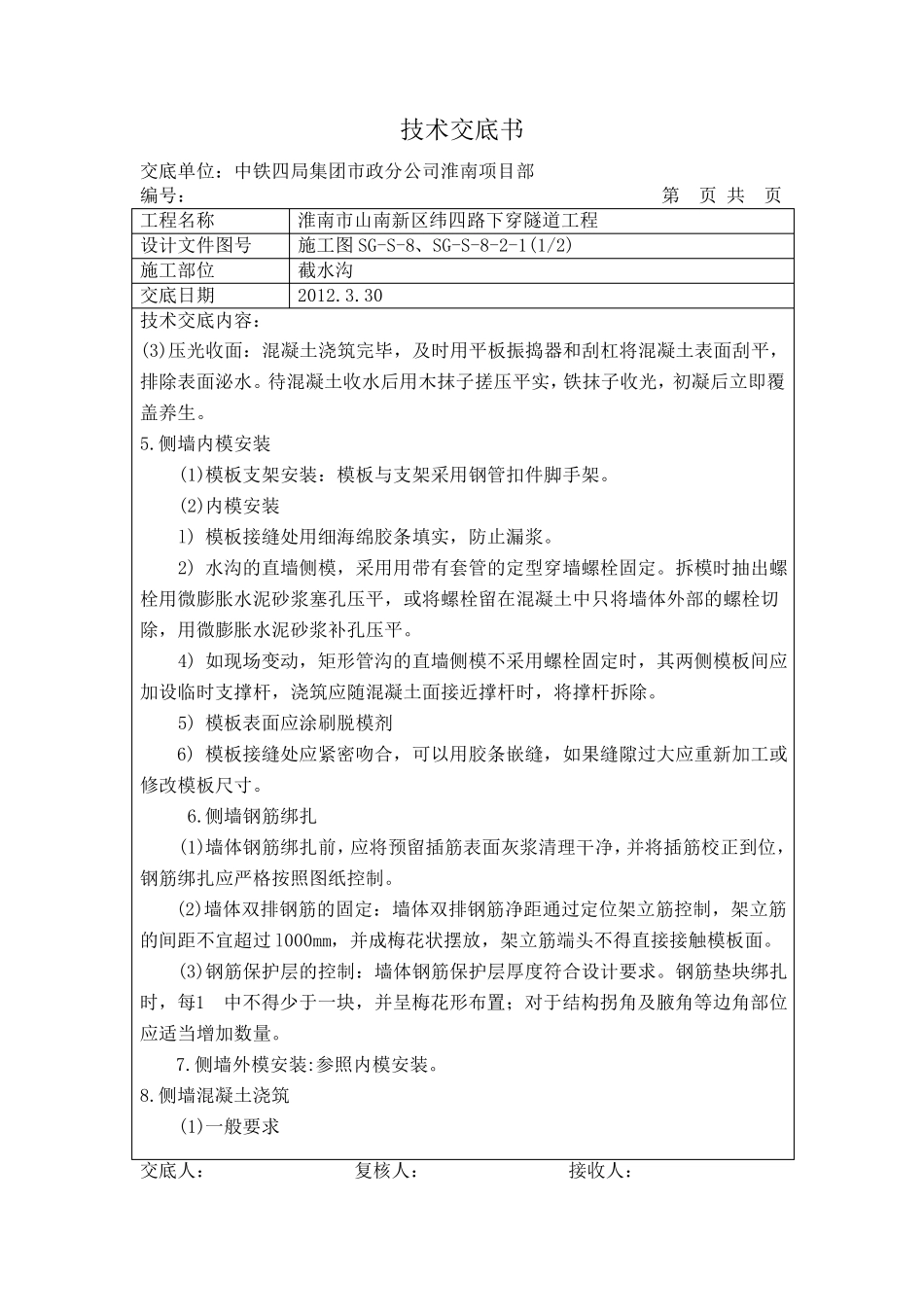

技术交底书 交底单位：中铁四局集团市政分公司淮南项目部 编号： 第 页 共 页 工程名称 淮南市山南新区纬四路下穿隧道工程 设计文件图号 施工图SG-S-8、SG-S-8-2-1(1/2) 施工部位 截水沟 交底日期 2012.3.30 技术交底内容： 一、技术交底范围： 本技术交底适用于纬四路下穿隧道截水沟（K0+486、k0+976两处）施工，不包含其他部位、工序施工。 二、设计情况 东侧截水沟设计长度26m、西侧截水沟28.6m。截水沟设计尺寸0.6×0.8m，垫层为10cm厚C10素混凝土，底板及沟壁为C35钢筋混凝土结构，顶板采用球墨铸铁雨水箅。主要工程量HRB400钢筋1.9t、C10混凝土7.3m3、C35混凝土45.8m3。 三、施工准备 （1）项目部已进行技术交底，且施工队伍已熟悉施工图纸。 （2）钢筋及焊条等材料已进场且已试验合格。 （3）钢筋加工及焊接机具设备等已调试完毕，具备加工条件。 （4）根据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟的位置。 （5）水沟施工前，必须验槽，经签认合格后方 可 进行下道工序施工。 （6）商 品 混凝土站 已落 实 ，相 关 试验数 据已合格。 四、施工工艺 ` 混凝土垫层→ 底板钢筋绑 扎 → 底板模 板安 装 → 底板混凝土浇 筑 → 侧墙 内模 安装 → 侧墙 钢筋绑 扎 → 侧墙 外 模 安 装 → 侧墙 混凝土浇 筑 五 、施工方 法 1.混凝土垫层 (1)模 板：垫层边 模 可 采用10＃ 槽钢或 100mm×100mm 方 木 模 板，模 板背 后用钢钎 或 方 木 固 定。 (2)垫层混凝土：采用平 板振 捣 器 振 捣 密 实 ，根据标 高控 制 线，进行表 面 刮杠 找 平 ，木 抹 搓 压 拍 实 ，待 垫层混凝土强 度达 到 1.2MPa 后方 可 进行下道工序施工。 交底人 ： 复 核 人 ： 接收 人 ： 技术交底书 交底单位：中铁四局集团市政分公司淮南项目部 编号： 第 页 共 页 工程名称 淮南市山南新区纬四路下穿隧道工程 设计文件图号 施工图SG-S-8、SG-S-8-2-1(1/2) 施工部位 截水沟 交底日期 2012.3.30 技术交底内容： 2.底板钢筋绑扎 (1)钢筋的接头型式与位置：本工程主要钢筋为Φ10，钢筋接头采用绑扎搭接，其搭接长度应符合设计及相应施工规范规定。底板上、下层钢筋的接头位置应相互错开；其下层钢筋接头位置应在底板跨中1/3部位，上层钢筋接头位置应在底板端部1/3部位。 (2)底板钢筋绑扎：底板上、下层...
