戴尔_D630_拆机图解

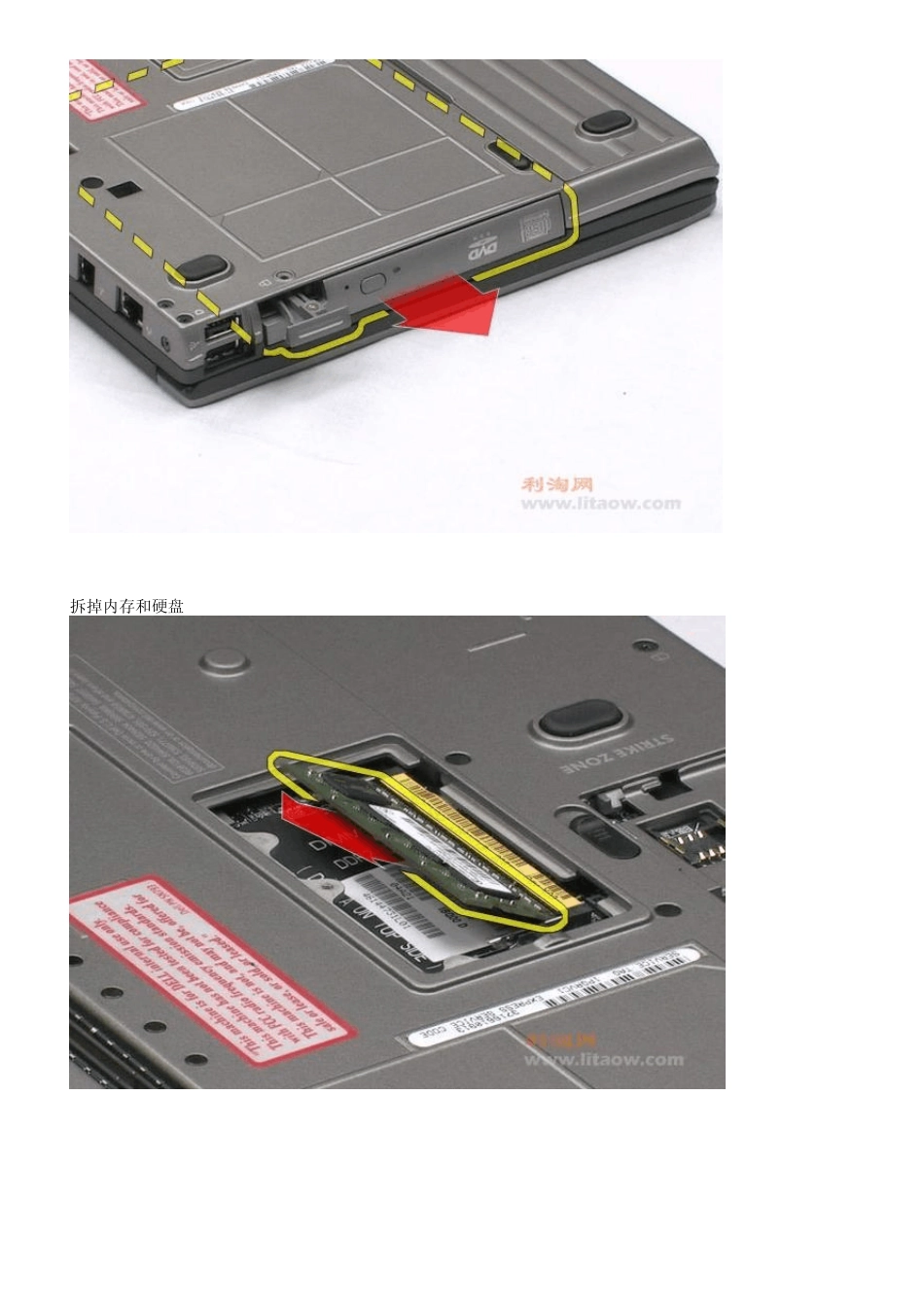

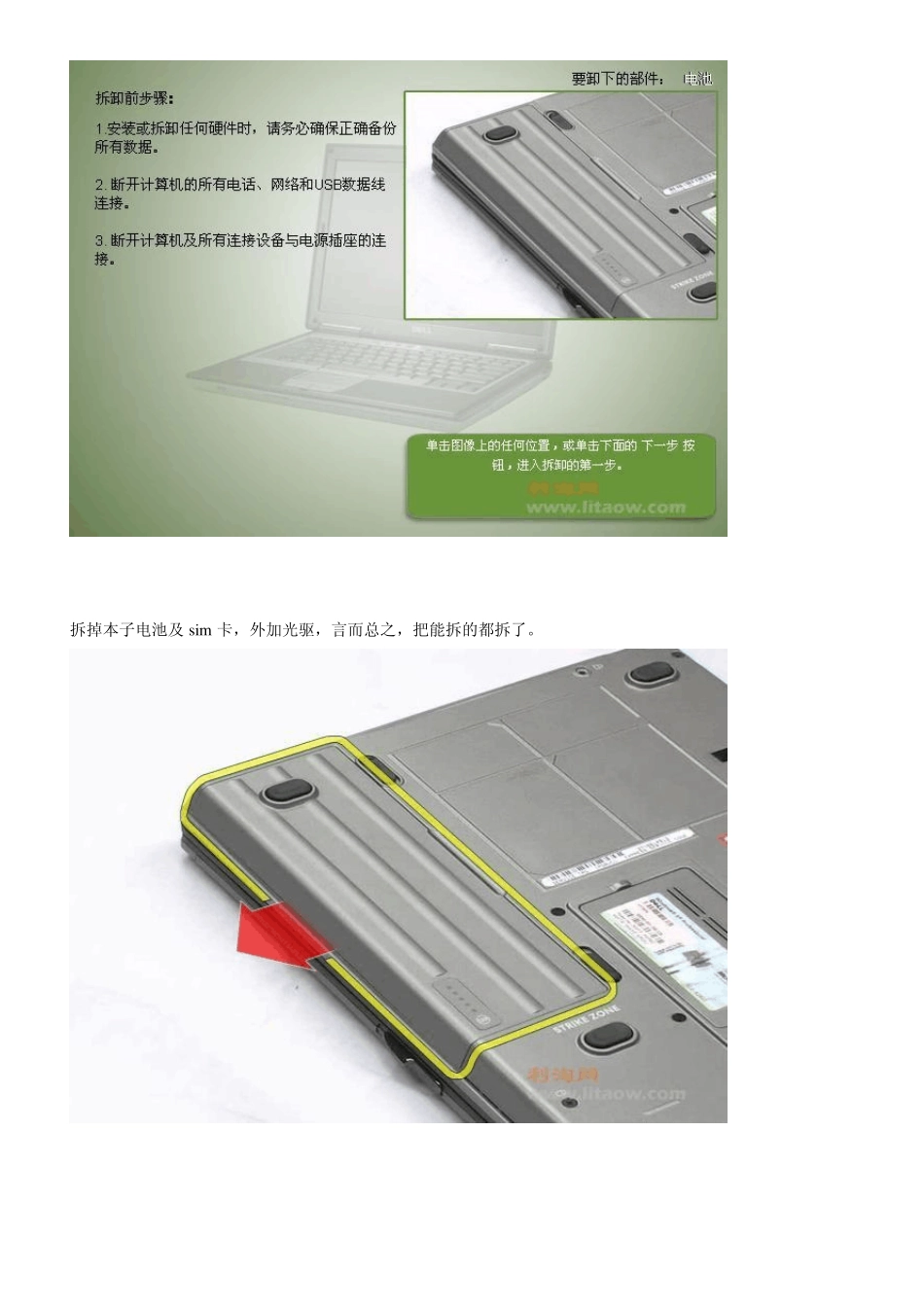

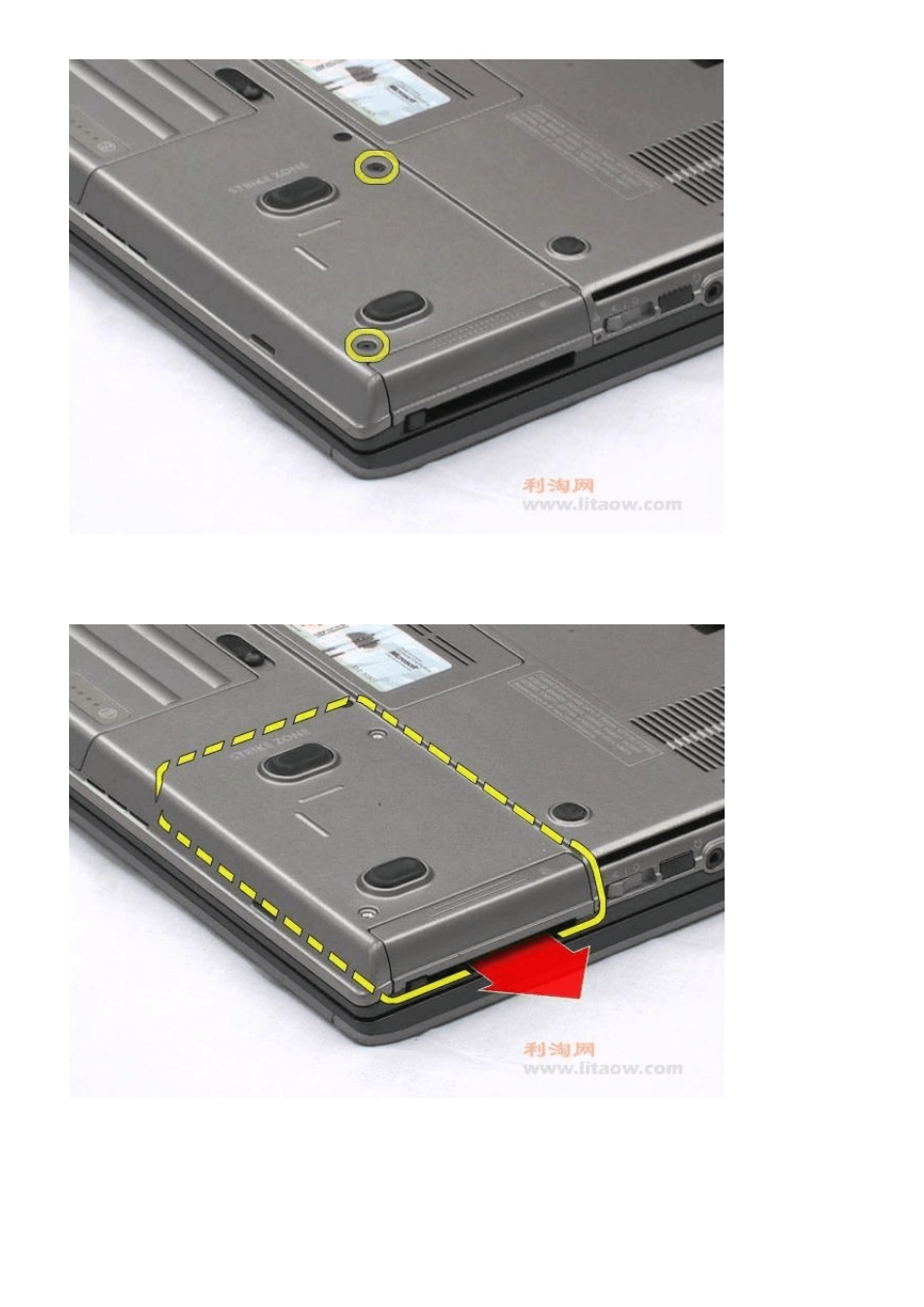

拆掉本子电池及sim 卡，外加光驱，言而总之，把能拆的都拆了。 拆掉内存和硬盘 用一字口螺丝刀撬开键盘版面盖条，用巧劲把盖条拆下来，千万小心，不要用大了劲，把这个东西掰断了。 开始拆卸键盘，扭开黄圈内三个螺丝，掀开键盘 往右挑一下下面箭头根部那个地方松开蓝色的压条，掀起来，然后拉着黄圈右面的蓝色胶带把排线拉下来。 拆掉键盘下内存左右分开红箭头处卡扣，将内存拉出 扭开后面红圈的四个螺丝，这是固定显示器的，后面上面没有写一个大D 字母，其实顺道把那几个卸了一块也行。 红圈内为显示屏排线，稍用力把它拉下来。几个天线拉出来，一共四根。 如果想卸网卡见下图 扭开各各处圈内的几个螺丝，注意分清哪是哪的，别混了或者丢了。 以下红圈内两个螺丝也要松开，但是拿不下来，留在上面就好。 这是几个卡扣，轻轻掰开，不要使蛮力，松开即可，蛮力过大会导致卡扣断裂，这个就没办法了，小心操作。如下所图。 松开上部的几个卡扣，小心使力，错开就好，一条缝足够，不要继续打开。 然后，前后使一下力，掌托和底板就分开了，切忌上下挪动，下面的几个排线小心拔掉就行，不要弄坏了。 如需把w w an 卡拆卸，请将上图下面的那个排线拉下来，即如下所示，剩下的几个螺丝弄下来自己就能搞定了。 用钳子卸掉四个螺丝 卸掉红圈处的几个螺丝 尝试取下cmos 电池，先拔下网卡天线，然后挪开那个天线，拔下电池插在主板上的连线，是否取下电池随便。如需取下，轻轻掰开画了黄线的那块 C 面盖板，将电池拔出，A 面盖板屏幕一般的话就不用拆了。 依次按红圈内的螺丝序号旋开螺丝，该处螺丝无法取下，就留在上面好了，卸螺丝的时候请按照4321 的顺序卸载，安装的时候按照1234 的顺序安装。另外屏幕取下的过程也忘了写了，屏幕四个螺丝取下，并将各处连接线路拔出以后，就应该可以将屏幕放倒 180 度，然后将屏幕提出，拆除 C 面过程如下所示，拆除图片内3 颗画着圈的螺丝，上面应该标示着 P 字样。 小心尝试是否能将主板拿下，如果不能请再注意看看有没有其他连接的地方，注意看看将其松开，取下主板，有几个排线注意将其取下，不要弄断了。 漏了散热片的拆卸过程了，前面的没法编辑了，麻烦版主给想想办法，依次按红圈内的螺丝序号旋开螺丝，该处螺丝无法取下，就留在上面好了，卸螺丝的时候请按照4321 的顺序卸载，安装的时候按照1234 的顺序安装。另外屏幕取下的过程也忘了写了，屏幕四个螺丝取下，并将...
