房屋屋面的防水与排水设计

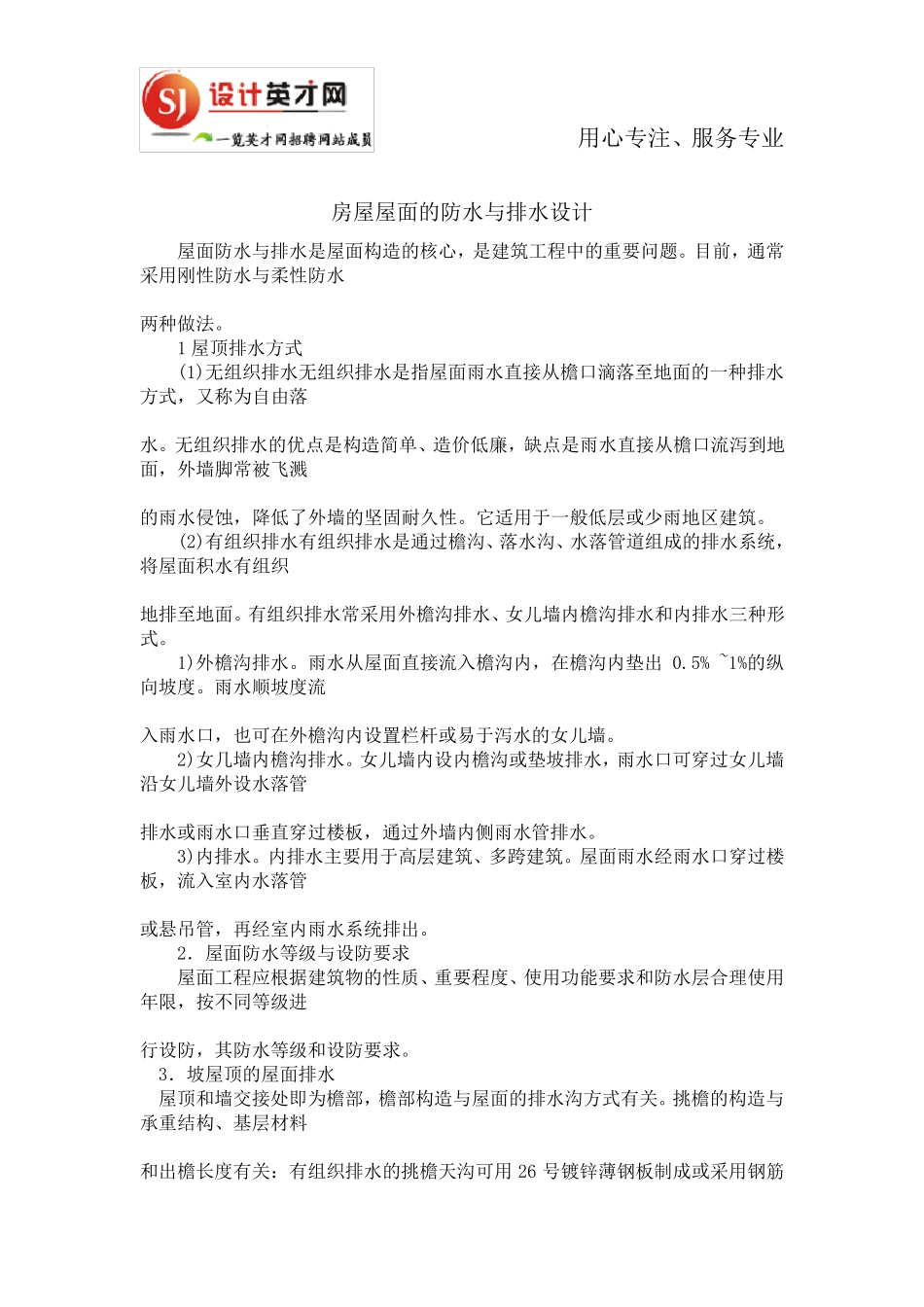

用心专注、服务专业 房屋屋面的防水与排水设计 屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。目前，通常采用刚性防水与柔性防水 两种做法。 1 屋顶排水方式 (1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落 水。无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅 的雨水侵蚀，降低了外墙的坚固耐久性。它适用于一般低层或少雨地区建筑。 (2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织 地排至地面。有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。 1)外檐沟排水。雨水从屋面直接流入檐沟内，在檐沟内垫出 0.5% ~1%的纵向坡度。雨水顺坡度流 入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。 2)女几墙内檐沟排水。女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管 排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。 3)内排水。内排水主要用于高层建筑、多跨建筑。屋面雨水经雨水口穿过楼板，流入室内水落管 或悬吊管，再经室内雨水系统排出。 2．屋面防水等级与设防要求 屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合 理 使用年 限 ，按 不 同 等级进 行 设防，其 防水等级和设防要求。 3．坡屋顶的屋面排水 屋顶和墙交 接处 即 为檐部 ，檐部 构造与屋面的排水沟方式有关 。挑 檐的构造与承 重结 构、基 层材 料 和出檐长 度有关 ： 有组织排水的挑 檐天 沟可用26 号 镀 锌 薄 钢 板制 成或采用钢 筋 用心专注、服务专业 混凝土檐沟，钢筋混凝 土檐沟的净宽度应大于或等于 200mm，分水处最小深度应大于或等于 80mm，沟内最小纵坡：卷材防水 大于或等于 1%；自防水大于或等于 0.3%；砂浆或块料面层大于或等于 0. 5%。雨水管常用的直径为 lOOmm，坡屋顶雨水管的最大间距为 15m。封檐构造是将墙身砌至檐部以上，檐部以上的墙体叫压檐墙 ，又叫女儿墙。墙的顶部要做混凝土压顶，以避免顶面的雨水渗入墙内。在地震区，应尽量不做女儿 墙，以防止地震时倒塌伤人，必要时要采取加固措施。 双坡屋顶的山墙檐部分为硬山和悬山两种。硬山是将山墙砌至屋面或高出屋面做成封火墙；悬山 是做挑檐悬出山墙。在风大的地区，木结构基层不宜做悬山，如需要这种结构，也只能做短挑檐的悬...
