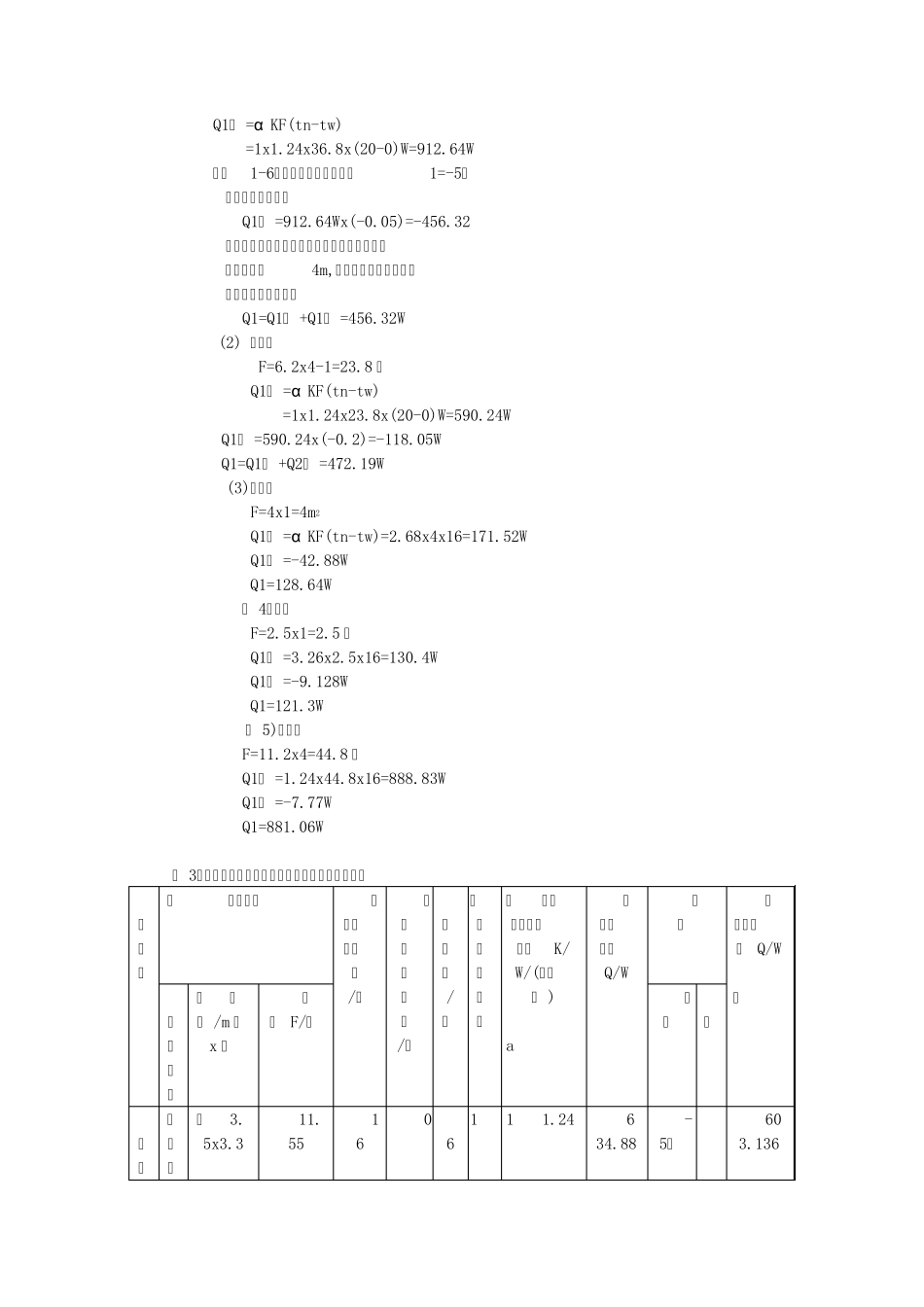

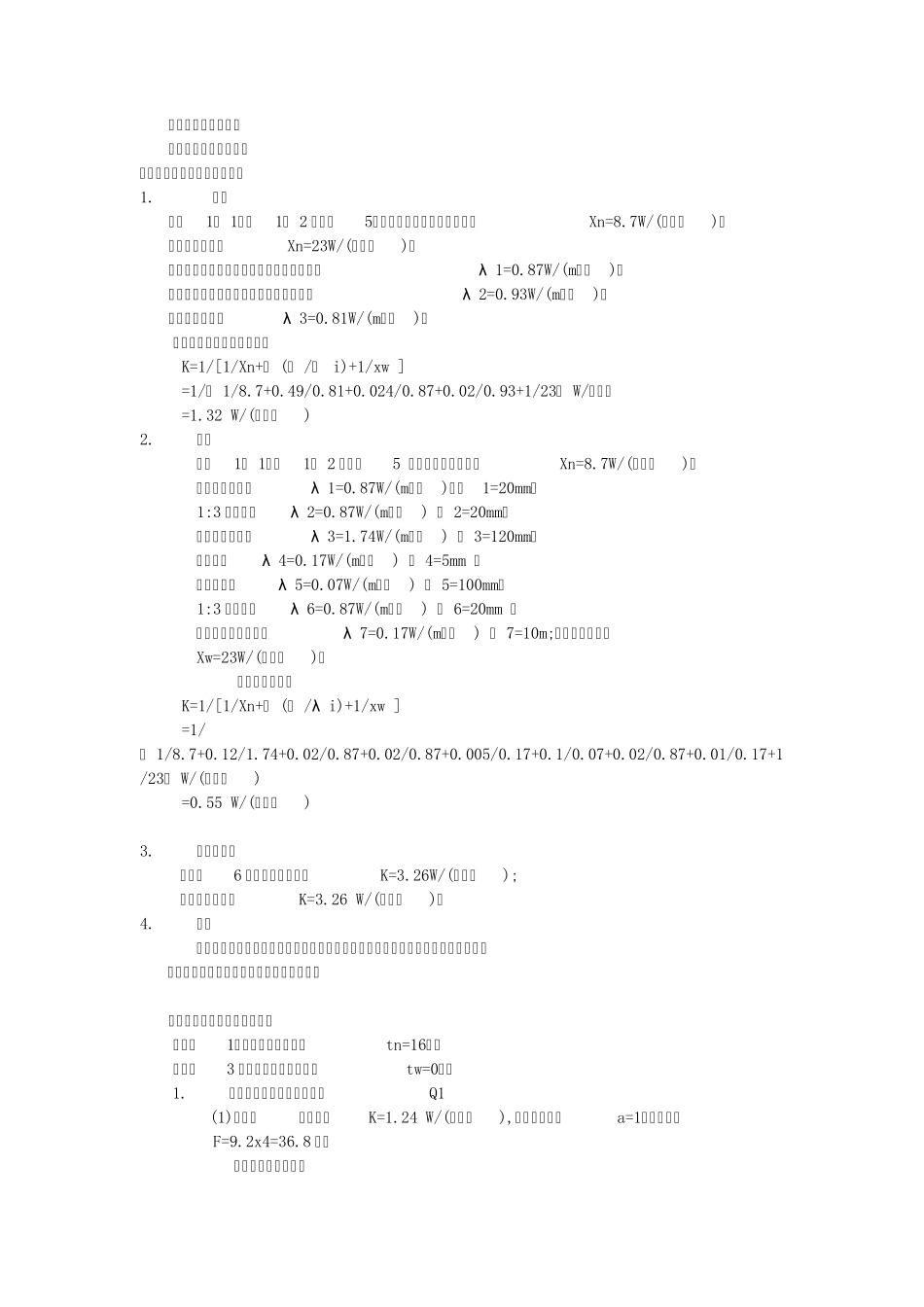

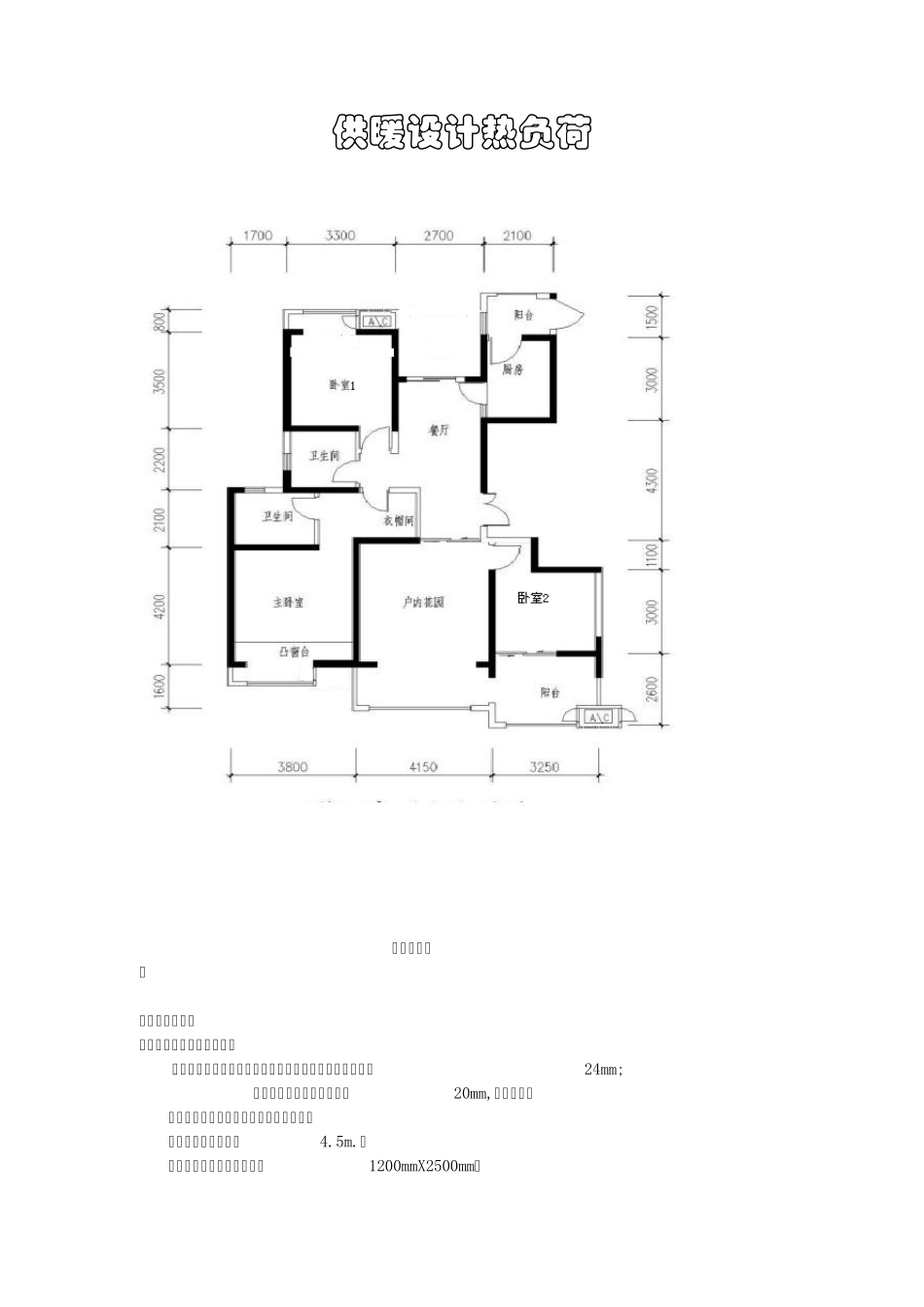

供暖设计热负荷 房屋平面图 北 房屋热负荷计算 一、已知维护结构条件为： 外墙：二墙砖，外表面为石灰、水泥、砂、砂浆抹面，厚24mm; 内表面为水泥砂浆抹面，厚20mm,白灰粉刷。 外窗：双层金属玻璃窗，尺寸如上标记。 楼层高度：各层均为4.5m.。 外门：双层金属框门，尺寸1200mmX2500mm。 地面：不保温地面。 屋面：构造如图所示。 一．确定维护结构的传热系数 1. 外墙 查表1— 1、表1— 2 和附录5，得维护结构内表面换热系数Xn=8.7W/(㎡·℃)； 外表面换热系数Xn=23W/(㎡·℃)； 外表面石灰、水泥、砂、砂浆抹面导热系数λ 1=0.87W/(m·℃)； 内表面水泥砂浆抹面、白灰粉刷导致系数λ 2=0.93W/(m·℃)； 红砖墙导热系数λ 3=0.81W/(m·℃)。 计算外墙传热系数，由式得 K=1/[1/Xn+∑ (﹠ /入 i)+1/xw ] =1/（ 1/8.7+0.49/0.81+0.024/0.87+0.02/0.93+1/23） W/㎡·℃ =1.32 W/(㎡·℃) 2. 屋面 查表1— 1、表1— 2 和附录5 ，得内表面换热系数Xn=8.7W/(㎡·℃)； 板下抹混合砂浆λ 1=0.87W/(m·℃)，§1=20mm； 1:3 水泥砂浆λ 2=0.87W/(m·℃) § 2=20mm； 屋面预控空心板λ 3=1.74W/(m·℃) § 3=120mm； 一毡二油λ 4=0.17W/(m·℃) § 4=5mm ； 膨胀珍珠岩λ 5=0.07W/(m·℃) § 5=100mm； 1:3 水泥砂浆λ 6=0.87W/(m·℃) § 6=20mm ； 三毡四油卷材防水层λ 7=0.17W/(m·℃) § 7=10m;外表面换热系数Xw=23W/(㎡·℃)。 屋面传热系数为 K=1/[1/Xn+∑ (﹠ /λ i)+1/xw ] =1/（ 1/8.7+0.12/1.74+0.02/0.87+0.02/0.87+0.005/0.17+0.1/0.07+0.02/0.87+0.01/0.17+1/23） W/(㎡·℃) =0.55 W/(㎡·℃) 3. 外门、外窗 查附录6 可知，双层金属门K=3.26W/(㎡·℃); 双层木框玻璃窗K=3.26 W/(㎡·℃)。 4. 地面 可采用地带法进行地面传热耗热量的计算，也可以查阅相关手册确定各房间地面的平均传热系数，再计算地面的传热耗热量。 二、客厅供暖设计热负荷计算 查附录1，冬季室内计算温度tn=16℃。 查附录3 长沙供暖室外计算温度tw=0℃。 1. 计算维护结构的传热耗热量Q1 (1)西外墙 传热系数K=1.24 W/(㎡·℃),温差修正系数a=1，传热面积 F=9.2x4=36.8 ㎡。 南外墙基本耗热量为 Q1’ =α KF(tn-tw) =1x1.24x36.8x(20-0)W=912.64W 查表1-6，长沙西朝向修正率ó1=-5％ 朝向修正耗热量为 Q1” =912.64Wx(-0.05)=-456.32 本住宅建设在市区...
