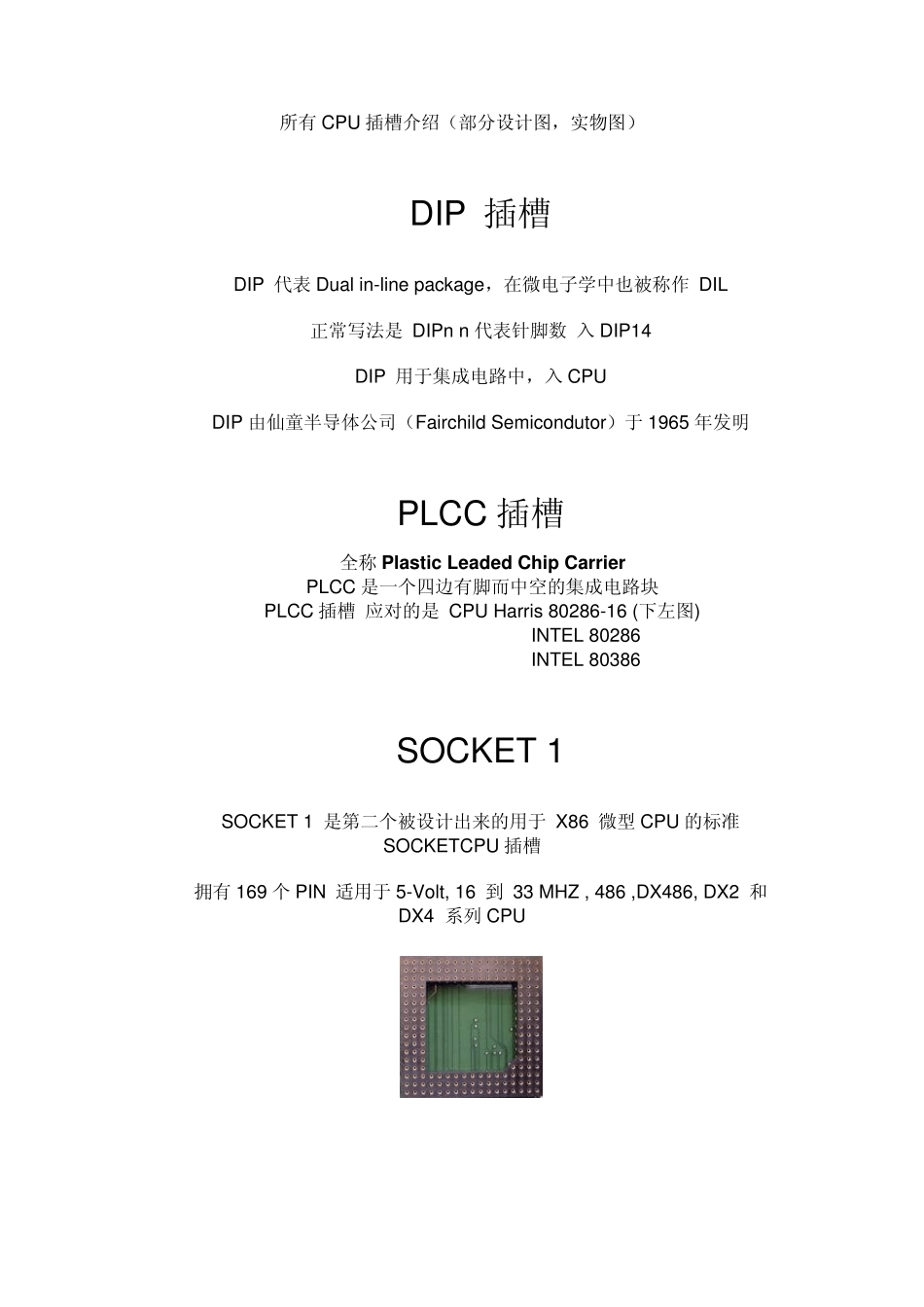

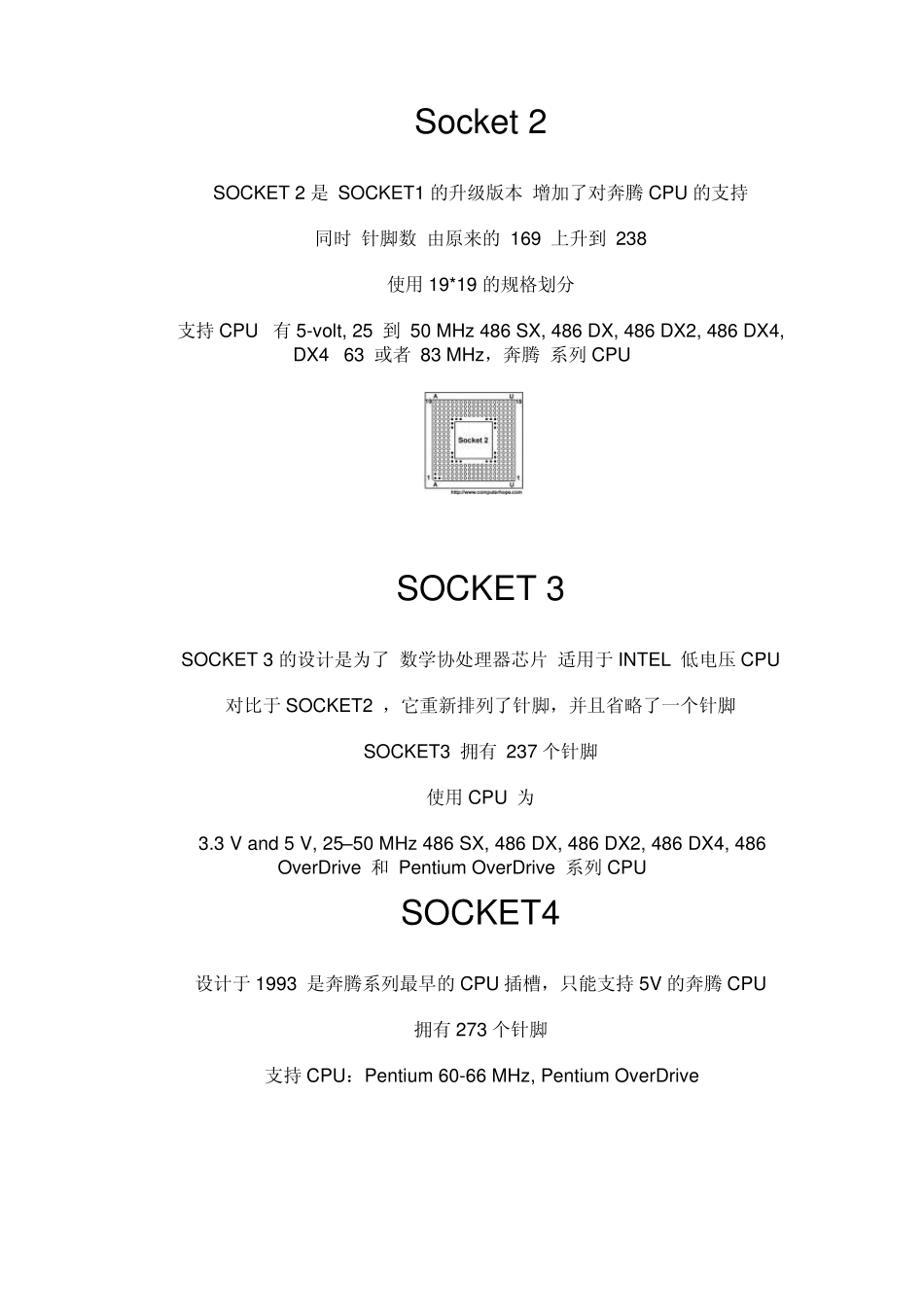

所有CPU 插槽介绍(部分设计图,实物图) DIP 插槽 DIP 代表Du al in-line package,在微电子学中也被称作 DIL 正常写法是 DIPn n 代表针脚数 入DIP14 DIP 用于集成电路中,入CPU DIP 由仙童半导体公司(Fairchild Semicondu tor)于1965 年发明 PLCC 插槽 全称Plastic Leaded Chip Carrier PLCC 是一个四边有脚而中空的集成电路块 PLCC 插槽 应对的是 CPU Harris 80286-16 (下左图) INTEL 80286 INTEL 80386 SOCKET 1 SOCKET 1 是第二个被设计出来的用于 X86 微型 CPU 的标准SOCKETCPU 插槽 拥有169 个 PIN 适用于5-Volt, 16 到 33 MHZ , 486 ,DX486, DX2 和DX4 系列 CPU Socket 2 SOCKET 2 是 SOCKET1 的升级版本 增加了对奔腾CPU 的支持 同时 针脚数 由原来的 169 上升到 238 使用19*19 的规格划分 支持CPU 有5-volt, 25 到 50 MHz 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 63 或者 83 MHz,奔腾 系列CPU SOCKET 3 SOCKET 3 的设计是为了 数学协处理器芯片 适用于INTEL 低电压CPU 对比于SOCKET2 ,它重新排列了针脚,并且省略了一个针脚 SOCKET3 拥有 237 个针脚 使用CPU 为 3

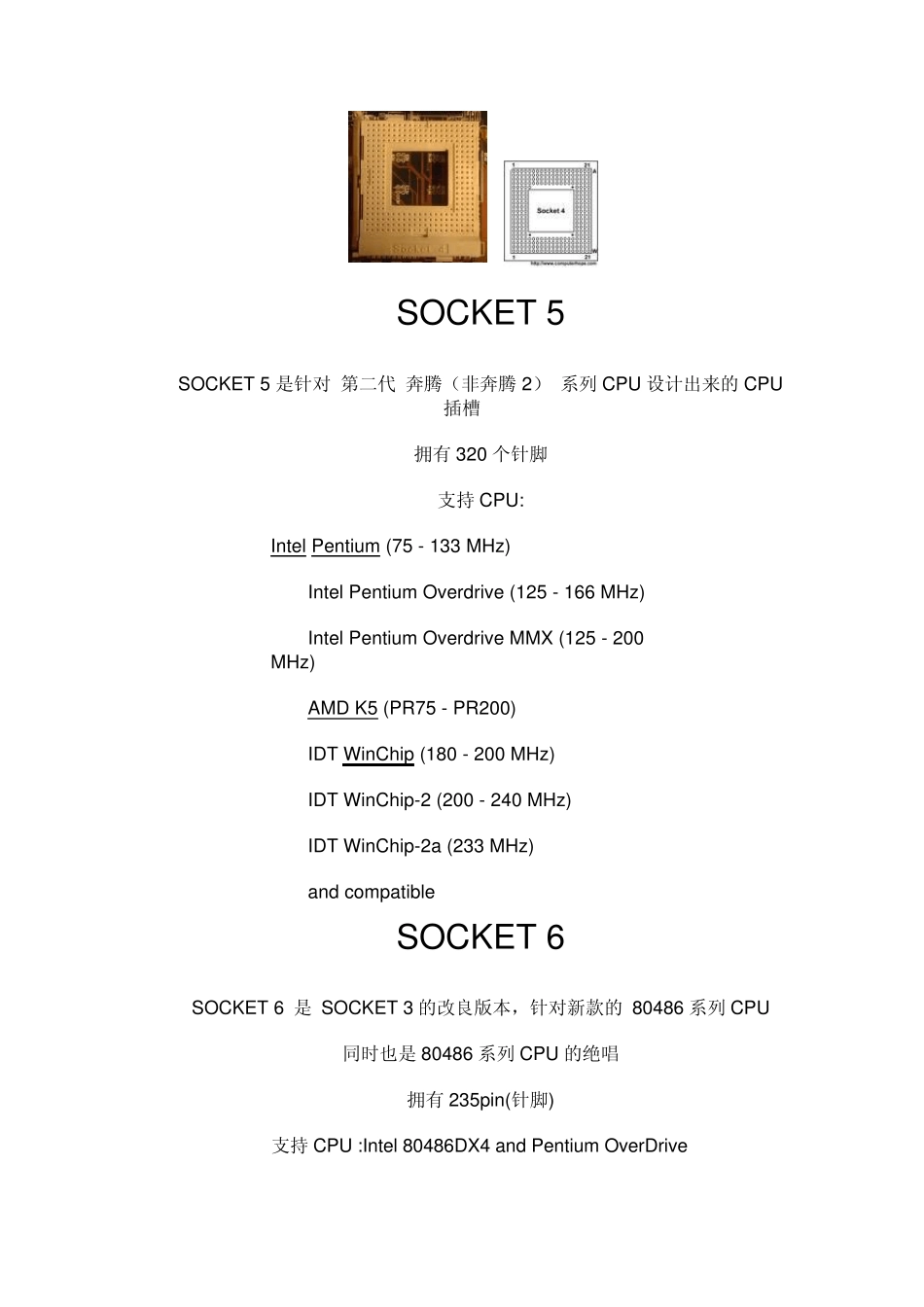

3 V and 5 V, 25–50 MHz 486 SX, 486 DX, 486 DX2, 486 DX4, 486 OverDrive 和 Pentium OverDrive 系列CPU SOCKET4 设计于1
