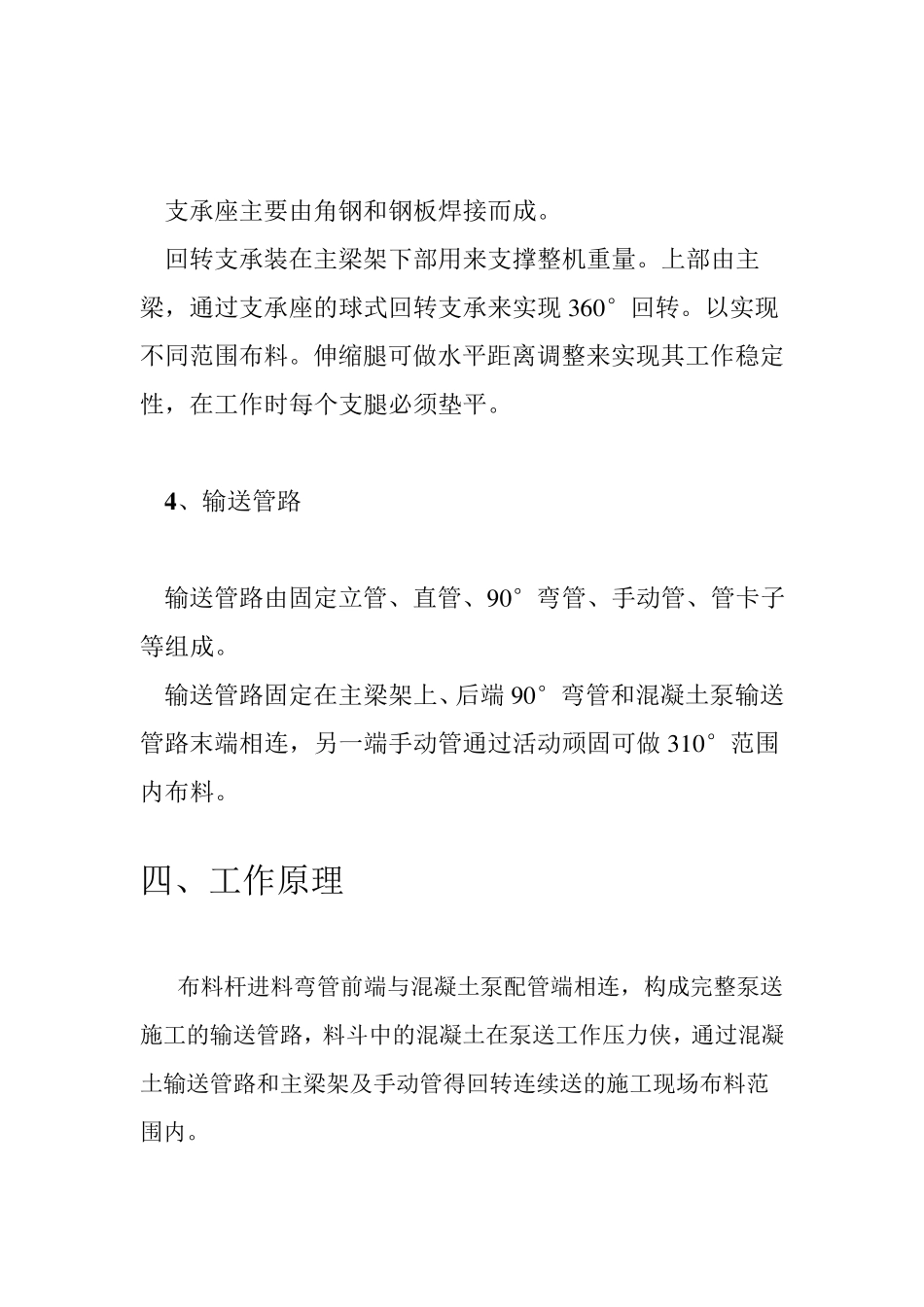

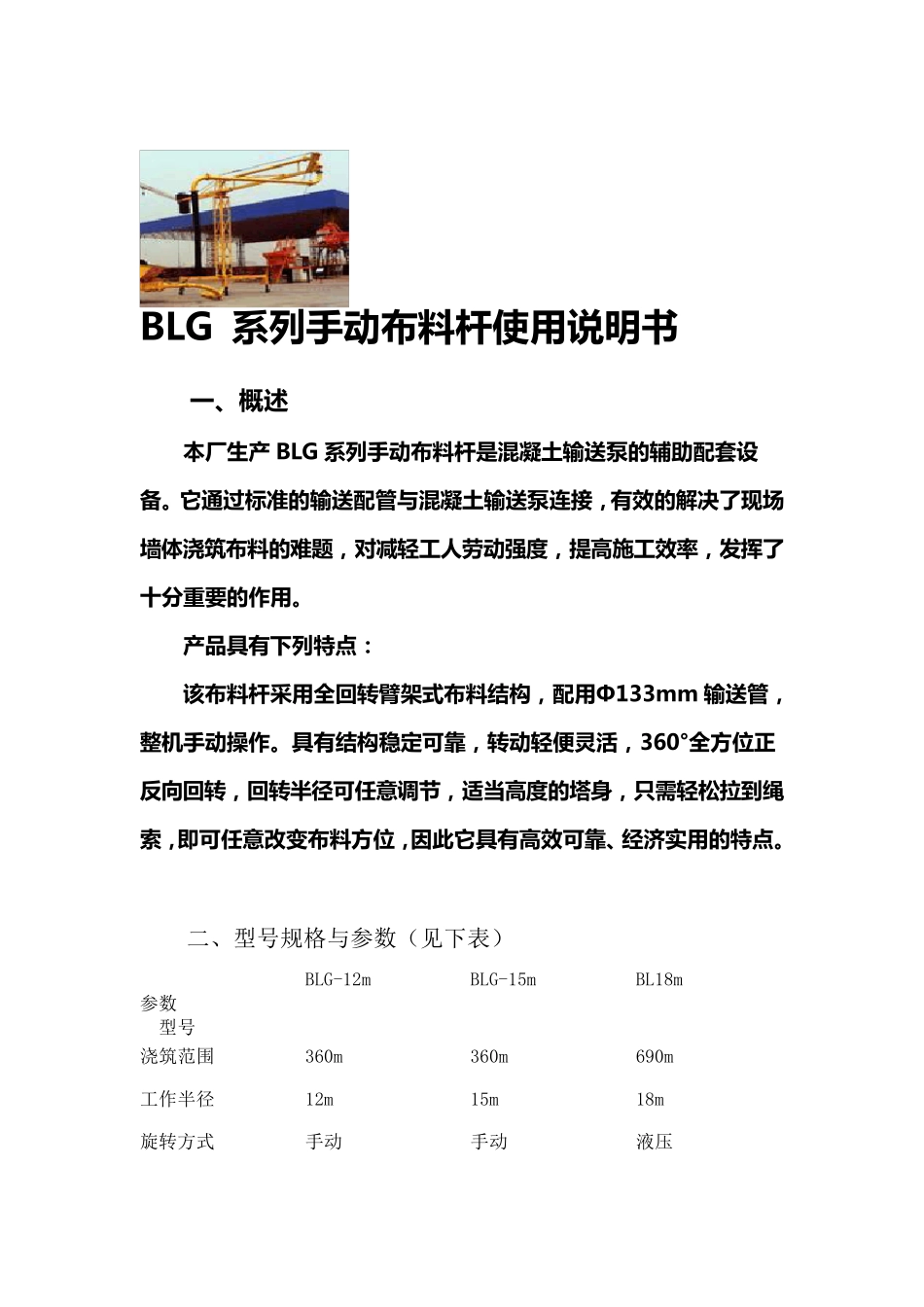

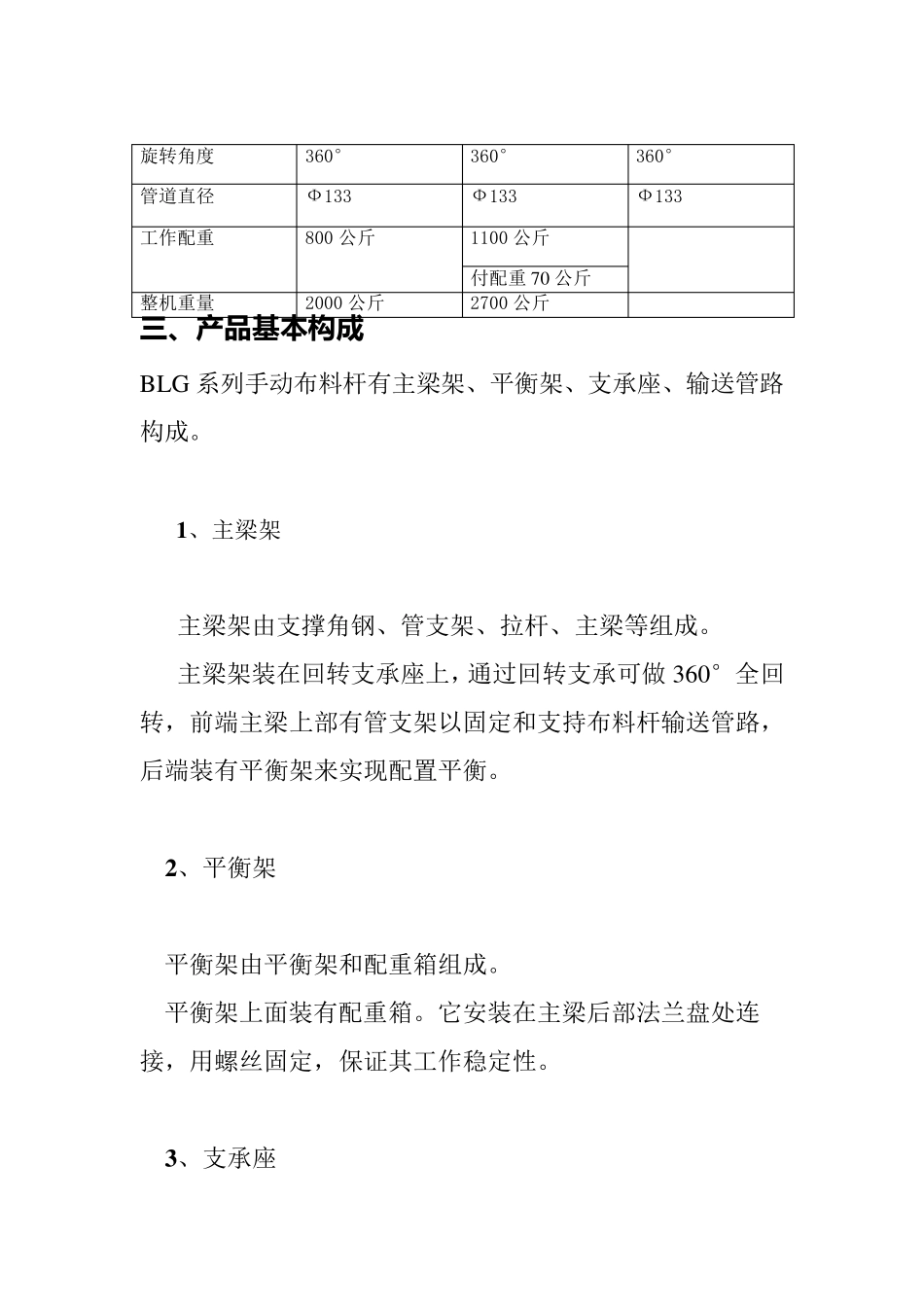

BLG 系 列 手 动 布 料 杆 使 用 说 明 书 一 、概 述 本 厂 生 产 BLG 系 列 手 动 布 料 杆 是 混 凝 土 输 送 泵 的 辅 助 配 套 设备 。 它 通 过 标 准 的 输 送 配 管 与 混 凝 土 输 送 泵 连 接 , 有 效 的 解 决 了 现 场墙 体 浇 筑 布 料 的 难 题 , 对 减 轻 工 人 劳 动 强 度 , 提 高 施 工 效 率 , 发 挥 了十 分 重 要 的 作 用 。 产 品 具 有 下 列 特 点 : 该 布 料 杆 采 用 全 回 转 臂 架 式 布 料 结 构 , 配 用 Ф133mm 输 送 管 ,整 机 手 动 操 作 。 具 有 结 构 稳 定 可 靠 , 转 动 轻 便 灵 活 , 360°全 方 位 正反 向 回 转 , 回 转 半 径 可 任 意 调 节 , 适 当 高 度 的 塔 身 , 只 需 轻 松 拉 到 绳索 , 即 可 任 意 改变布 料 方 位 , 因此它 具 有 高 效 可 靠 、经济实用 的 特 点 。 二、型号规格与参数(见下表) 参数 型号 BLG-12m BLG-15m BL18m 浇筑范围 360m 360m 690m 工作半径 12m 15m 18m 旋转方式 手动 手动 液压 旋转角度 360° 360° 360° 管道直径 Ф133 Ф133 Ф133 工作配重 800 公斤 1100 公斤 付配重 70 公斤 整机重量 2000 公斤 2700 公斤 三 、产品基本构成 BLG 系列手动布料杆有主梁架、平衡架、支承座、输送管路构成。 1 、主梁架 主梁架由支撑角钢、管支架、拉杆、主梁等组成。 主梁架装在回转支承座上,通过回转支承可做 360°全回转,前端主梁上部有管支架以固定和支持布料杆输送管路,后端装有平衡架来实现配置平衡。 2 、平衡架 平衡架由平衡架和配重箱组成。 平衡架上面装有配重箱。它安装在主梁后部法兰盘处连接,用螺丝固定,保证其工作稳定性。 3 、支承座 支承座主要由角钢和钢板焊接而成。 回转支承装在主梁架下部用来支撑整机重量。上部由主梁,通过支承座的球式回转支承来实现3 6 0 °回转。以实现不同范围布料。伸缩腿可做水平距离调整来实现其工作稳定性,在工作时每个支腿必须垫平。 4 、输送管路 输送管路由固定立管、直管、9 0 °弯管、手动管、管卡子等组成。 输送管路固定在主梁架上、后端 9 0 °弯管和混凝土泵输送管路末端相连,另一端手...
