手工焊贴片元件方法

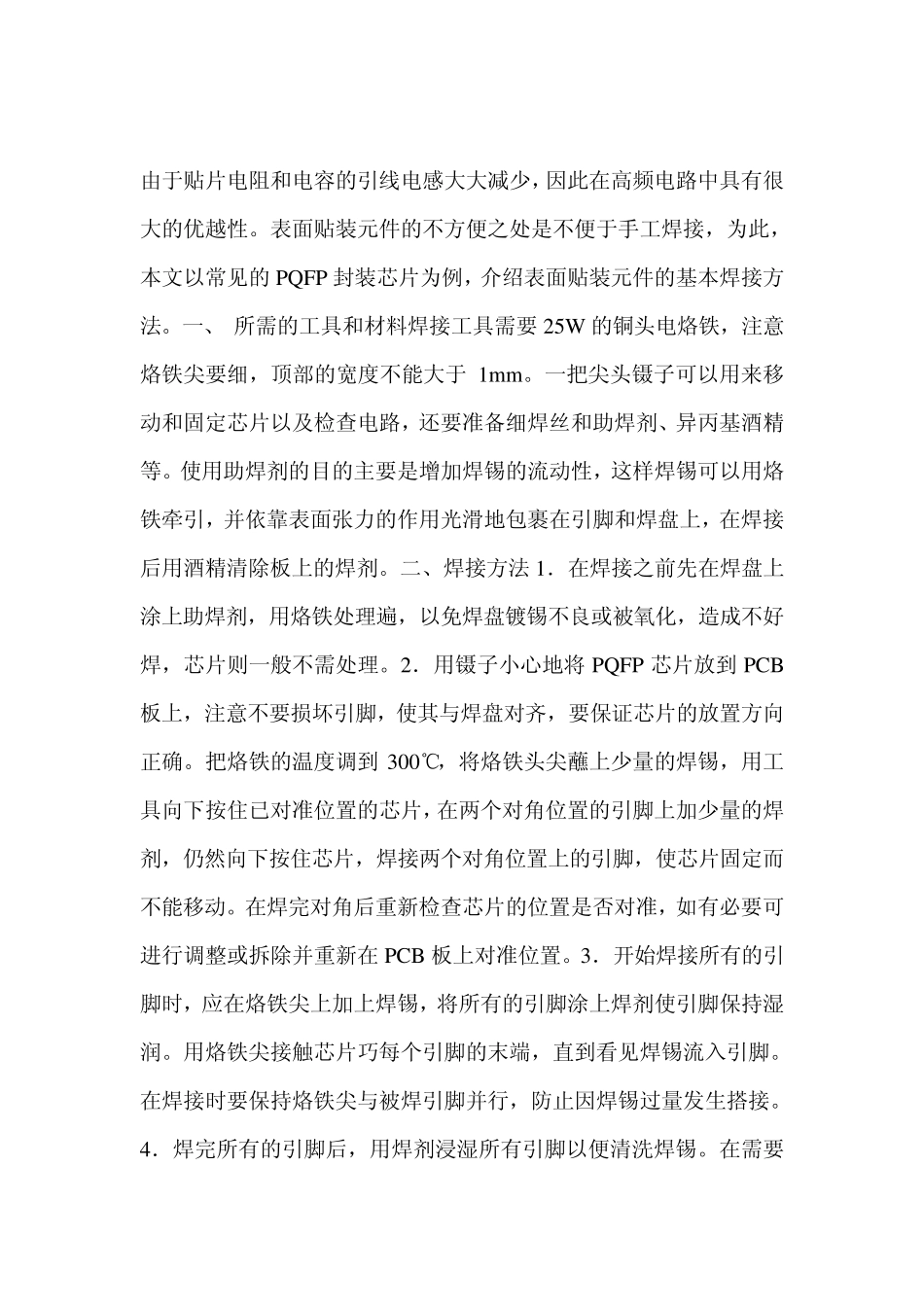

手工焊贴片元件方法_第1页
1/26

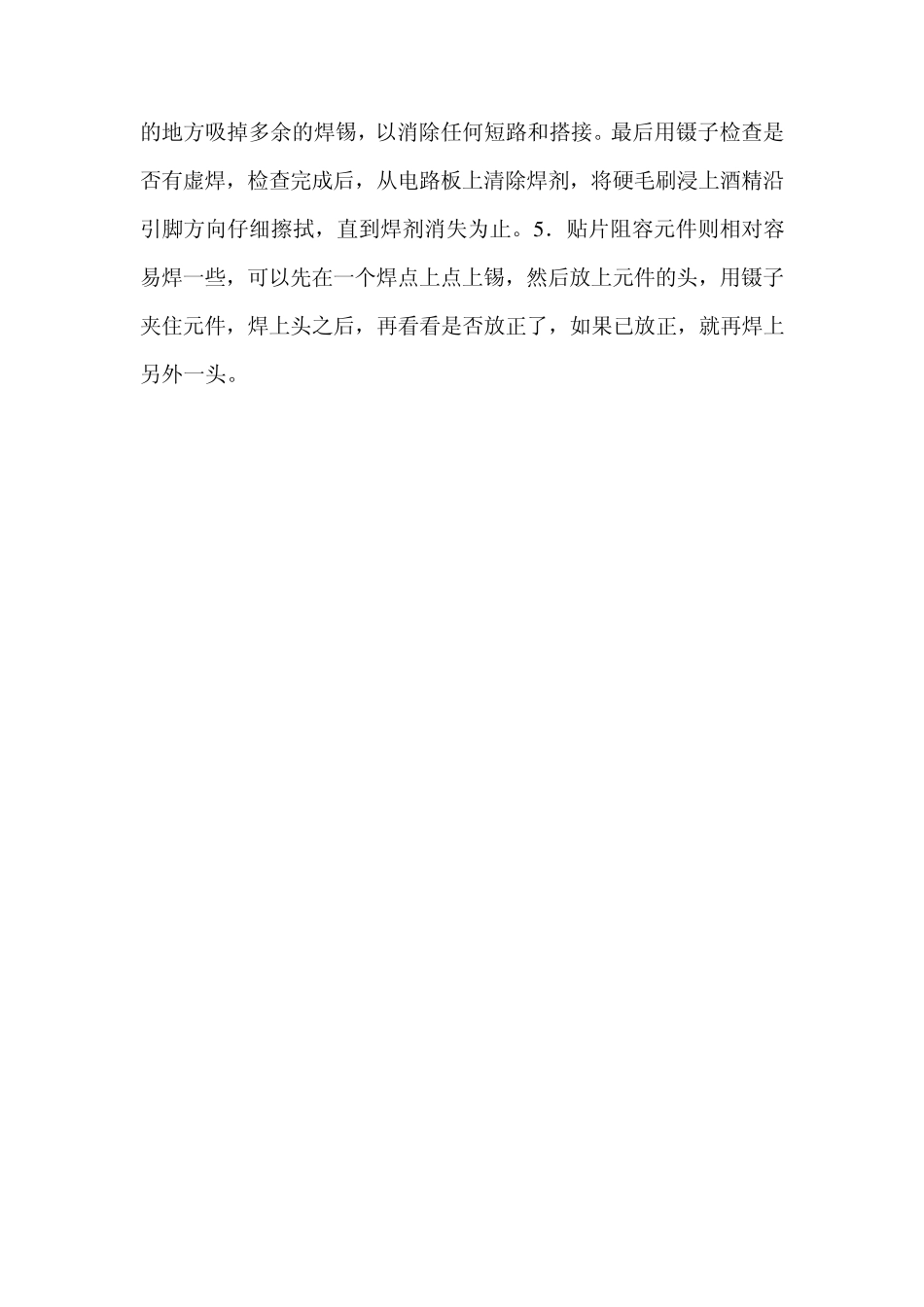

手工焊贴片元件方法_第2页
2/26

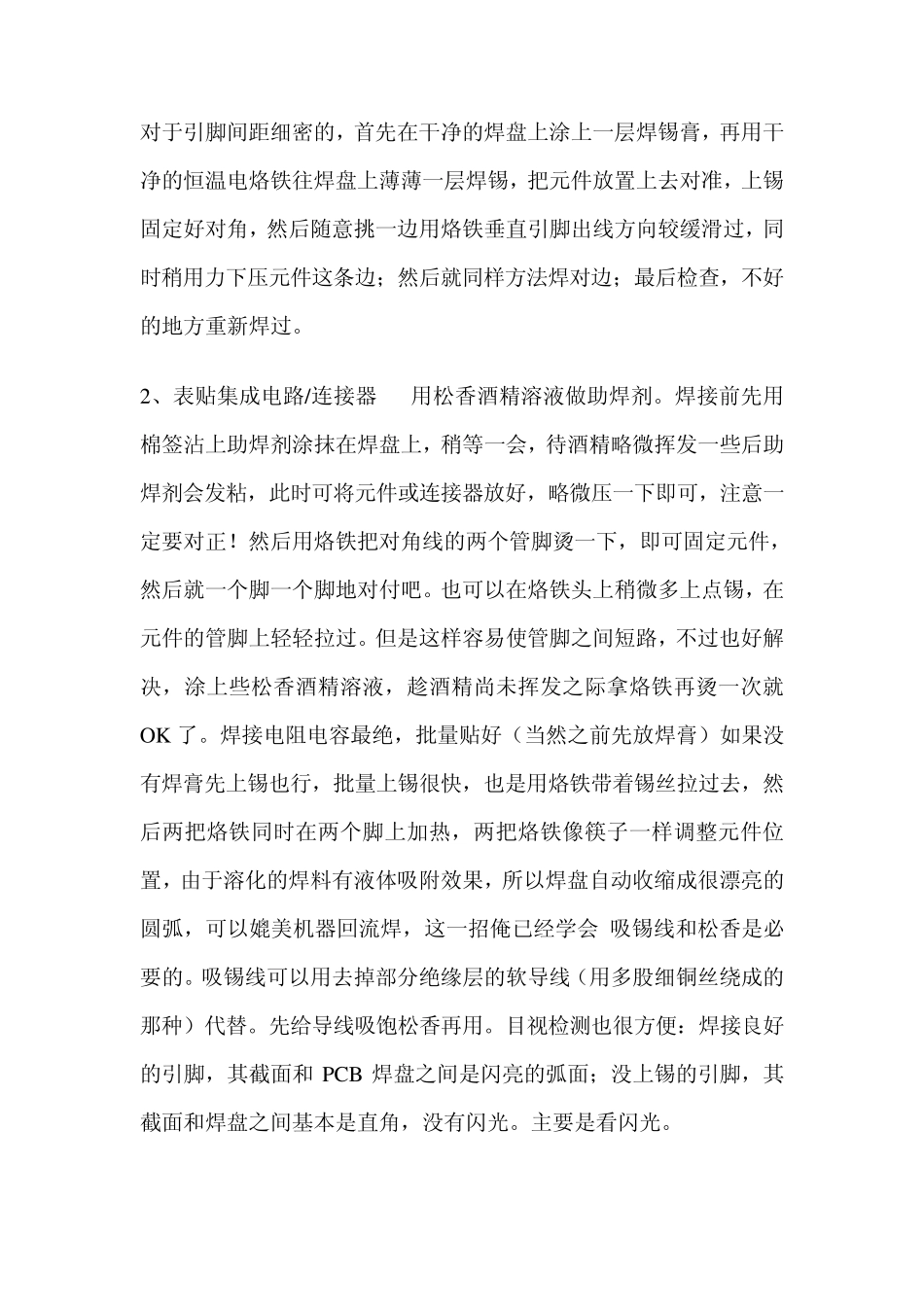

手工焊贴片元件方法_第3页
3/26
由于贴片电阻和电容的引线电感大大减少,因此在高频电路中具有很大的优越性。表面贴装元件的不方便之处是不便于手工焊接,为此,本文以常见的 PQFP 封装芯片为例,介绍表面贴装元件的基本焊接方法。一、 所需的工具和材料焊接工具需要 25W 的铜头电烙铁,注意烙铁尖要细,顶部的宽度不能大于 1mm。一把尖头镊子可以用来移动和固定芯片以及检查电路,还要准备细焊丝和助焊剂、异丙基酒精等。使用助焊剂的目的主要是增加焊锡的流动性,这样焊锡可以用烙铁牵引,并依靠表面张力的作用光滑地包裹在引脚和焊盘上,在焊接后用酒精清除板上的焊剂。二、焊接方法 1.在焊接之前先在焊盘上涂上助焊剂,用烙铁处理遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。2.用镊子小心地将PQFP 芯片放到PCB板上,注意不要损坏引脚,使其与焊盘对齐,要保证芯片的放置方向正确。把烙铁的温度调到300℃,将烙铁头尖蘸上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准,如有必要可进行调整或拆除并重新在 PCB 板上对准位置。3.开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片巧每个引脚的末端,直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。4.焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡,以消除任何短路和搭接。最后用镊子检查是否有虚焊,检查完成后,从电路板上清除焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。5 .贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的头,用镊子夹住元件,焊上头之后,再看看是否放正了,如果已放正,就再焊上另外一头。 对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;最后检查,不好的地方重新焊过。 2、表贴集成电路/连接器 用松香酒精溶液做助焊剂。焊接前先用棉签沾上助焊剂涂抹在焊盘上,稍等一会,待酒精略微挥发一些后助焊剂会发粘,此时可将元件或连接器放好,略微压...
