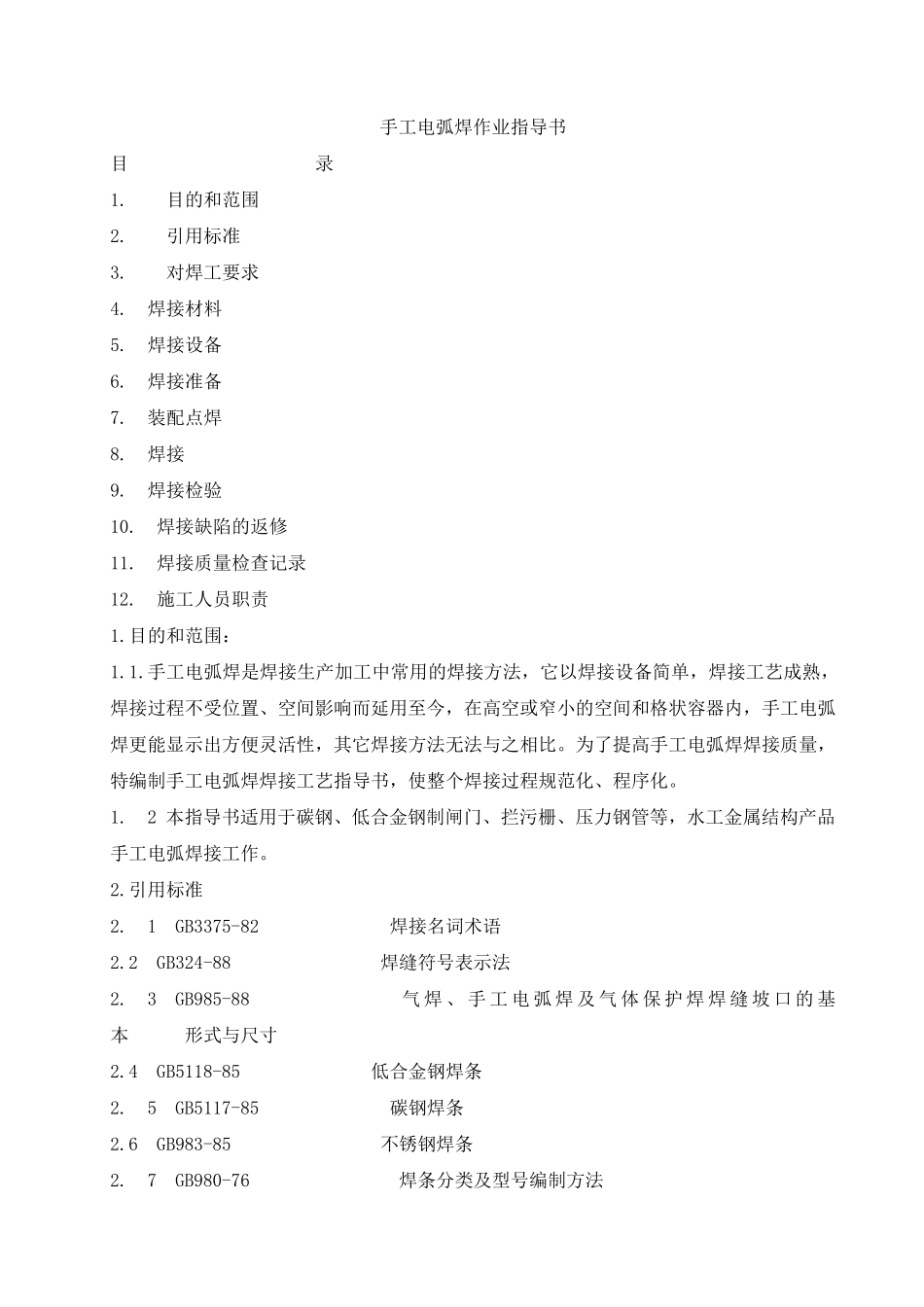

手工电弧焊作业指导书 目 录 1. 目的和范围 2. 引用标准 3. 对焊工要求 4. 焊接材料 5. 焊接设备 6. 焊接准备 7. 装配点焊 8. 焊接 9. 焊接检验 10. 焊接缺陷的返修 11. 焊接质量检查记录 12. 施工人员职责 1.目的和范围： 1.1.手工电弧焊是焊接生产加工中常用的焊接方法，它以焊接设备简单，焊接工艺成熟，焊接过程不受位置、空间影响而延用至今，在高空或窄小的空间和格状容器内，手工电弧焊更能显示出方便灵活性，其它焊接方法无法与之相比。为了提高手工电弧焊焊接质量，特编制手工电弧焊焊接工艺指导书，使整个焊接过程规范化、程序化。 1. 2 本指导书适用于碳钢、低合金钢制闸门、拦污栅、压力钢管等，水工金属结构产品手工电弧焊接工作。 2.引用标准 2. 1 GB3375-82 焊接名词术语 2.2 GB324-88 焊缝符号表示法 2. 3 GB985-88 气焊、 手工电弧焊及气体保护焊焊缝坡口的基本 形式与尺寸 2.4 GB5118-85 低合金钢焊条 2. 5 GB5117-85 碳钢焊条 2.6 GB983-85 不锈钢焊条 2. 7 GB980-76 焊条分 类 及型 号编制方法 2.8 GB3609-83 焊 接 护 目 镜 和 面 罩 2. 9 GB2649-89 焊 接 接 头 机 械 性 能 试 验 取 样 方 法 2.10 GB2650-89 焊 接 接 头 冲 击 试 验 方 法 2. 11 GB2651-89 焊 接 接 头 拉 伸 试 验 方 法 2.12 GB10854-89 钢 结 构 焊 缝 外 形 尺 寸 2.1 GB3323-87 钢 熔 化 焊 对 接 接 头 射 线 照 相 和 质 量 分 级 2.2 GB11345-89 钢 焊 缝 手 工 超 声 波 探 伤 方 法 和 探 伤 结 果 分 级 2.3 DL/T5018-94 钢 闸 门 制 造 安 装 及 验 收 规 范 2.4 DL5017-93 压 力 钢 管 制 造 及 验 收 规 范 2.5 SL36-92 水 工 金 属 结 构 焊 接 通 用 技 术 条 件 2.6 SL35-92 水 工 金 属 结 构 焊 工 考 试 规 则 3.焊 工 ： 3.1 凡 参 加 水 工 金 属 结 构 Ⅰ 、 Ⅱ 类 焊 缝 焊 接 的 焊 工 必 须 按SL53-92《 水 工 金 属 结 构 焊 工 考试 规 则 》 或 《 锅 炉 压 力 容 器 焊 工 考 试 规 则 》 考 试 合 格 。 3.2 凡 参 加 水 工 金 属 结 构 Ⅲ 类 焊 缝焊 接 工 作 的 焊 工 应 是 能 保 证 焊...
