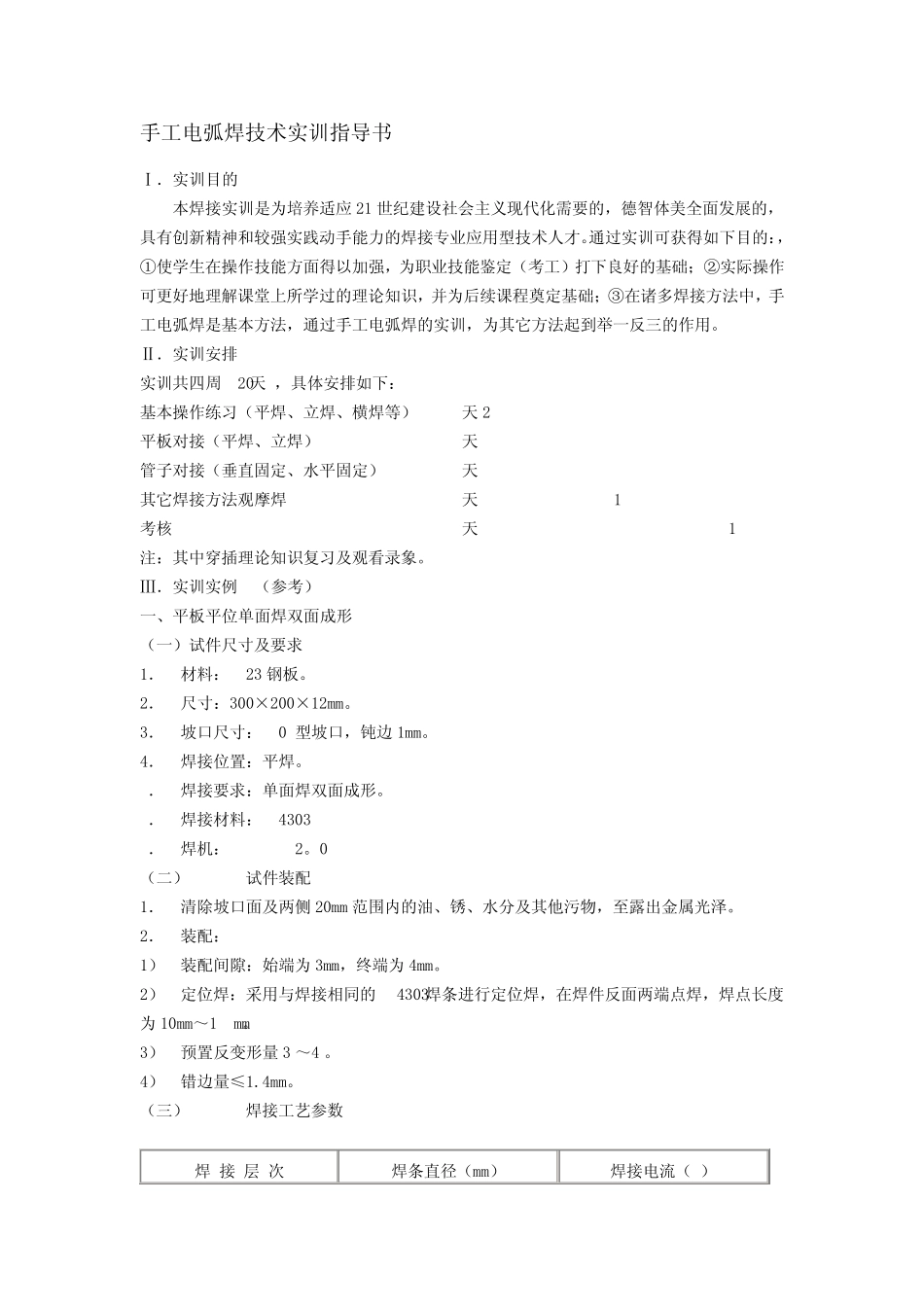

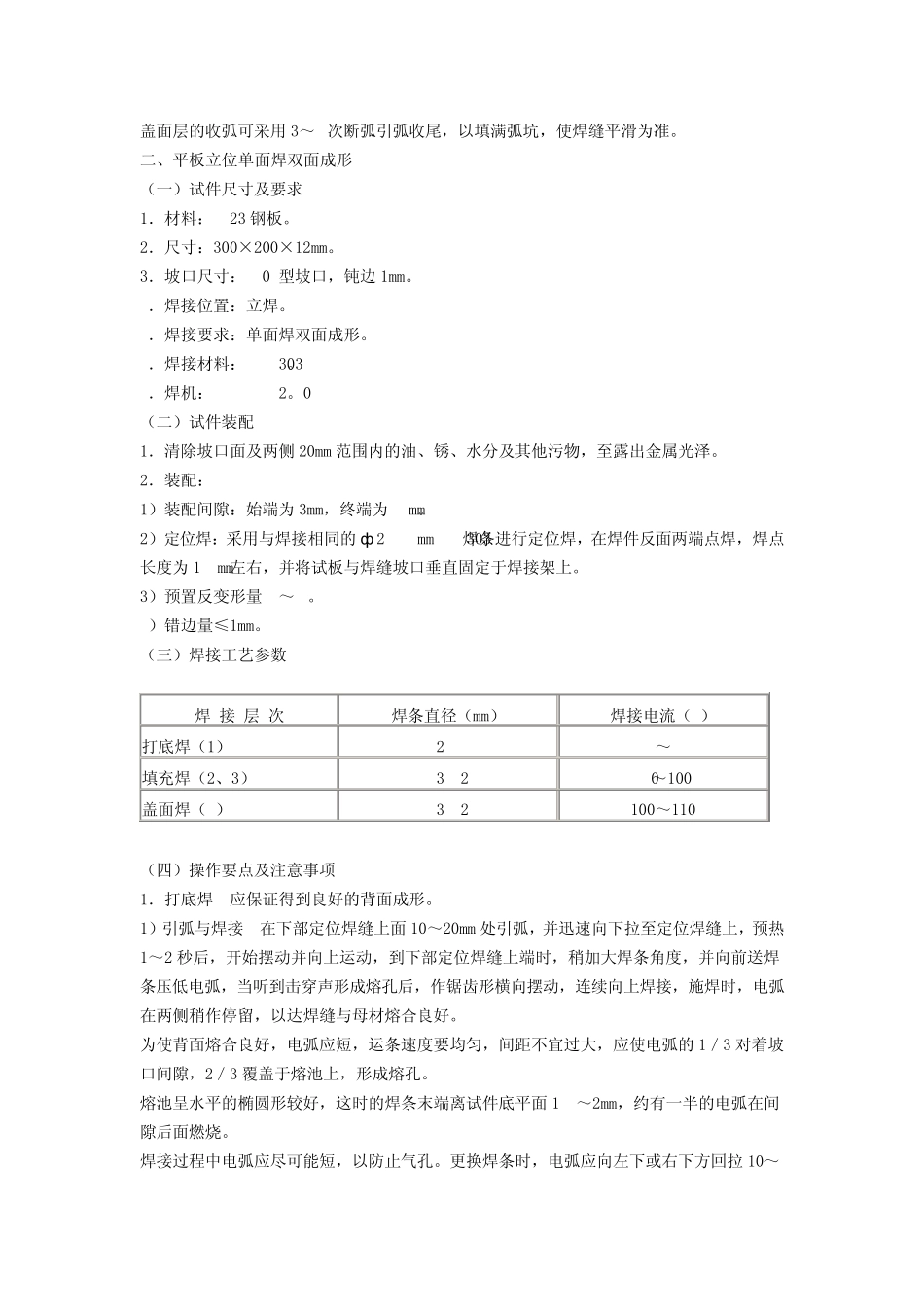

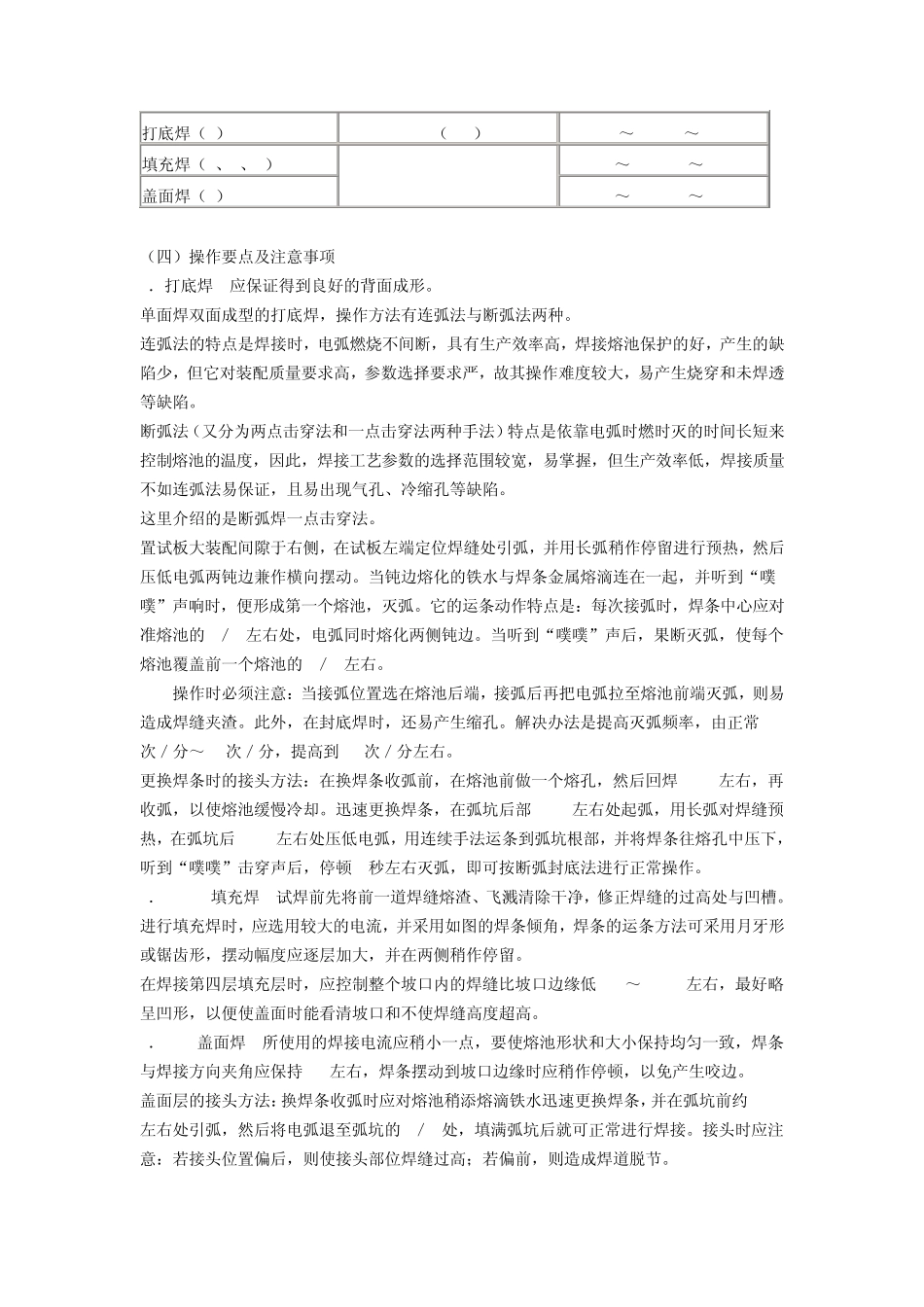

手 工 电 弧 焊 技 术 实 训 指 导 书 Ⅰ ． 实 训 目 的 本 焊 接 实 训 是 为 培 养 适 应 21 世 纪 建 设 社 会 主 义 现 代 化 需 要 的 ， 德 智 体 美 全 面 发 展 的 ，具 有 创 新 精 神 和 较 强 实 践 动 手 能 力 的 焊 接 专 业 应 用 型 技 术 人 才 。通 过 实 训 可 获 得 如 下 目 的 ：，① 使 学 生 在 操 作 技 能 方 面 得 以 加 强 ， 为 职 业 技 能 鉴 定 （ 考 工 ） 打 下 良 好 的 基 础 ； ② 实 际 操 作可 更 好 地 理 解 课 堂 上 所 学 过 的 理 论 知 识 ， 并 为 后 续 课 程 奠 定 基 础 ； ③ 在 诸 多 焊 接 方 法 中 ， 手工 电 弧 焊 是 基 本 方 法 ， 通 过 手 工 电 弧 焊 的 实 训 ， 为 其 它 方 法 起 到 举 一 反 三 的 作 用 。 Ⅱ ． 实 训 安排 实 训 共四周(20天)， 具 体 安排如 下 ： 基 本 操 作 练习（ 平焊 、立焊 、横焊 等） 2天 平板对接 （ 平焊 、立焊 ） 8天 管子对接 （ 垂直固定 、水平固定 ） 8天 其 它 焊 接 方 法 观摩焊 1天 考 核 1天 注： 其 中 穿插理 论 知 识 复习及观看录象。 Ⅲ． 实 训 实 例 （ 参考 ） 一 、平板平位单面 焊 双面 成形 （ 一 ） 试件尺寸及要 求 1． 材料： Q235钢板。 2． 尺寸： 300×200×12mm。 3． 坡口尺寸： 60oV型 坡口， 钝边 1mm。 4． 焊 接 位置： 平焊 。 5． 焊 接 要 求： 单面 焊 双面 成形。 6． 焊 接 材料： E4303 7． 焊 机： ZX7-250ST。 （ 二） 试件装配 1． 清除坡口面 及两侧 20mm 范围内的 油、锈、水分及其 他污物， 至露出金属光泽。 2． 装配： 1） 装配间隙： 始端为 3mm， 终端为 4mm。 2） 定 位焊 ： 采用 与焊 接 相同的 E4303焊 条进行定 位焊 ， 在 焊 件反 面 两端点焊 ， 焊 点长度为 10mm～15mm。 3） 预置反 变形量 3o～4o。 4） 错边量≤1.4mm。 （ 三 ） 焊 接 工 艺参数 焊 接 层 次 焊 条直径（ mm） 焊 接 电 流（ A） 打底焊（1） 3.2（2.5） 90～120(70～80) 填充焊（2、3、4） 4(3.2) ...
