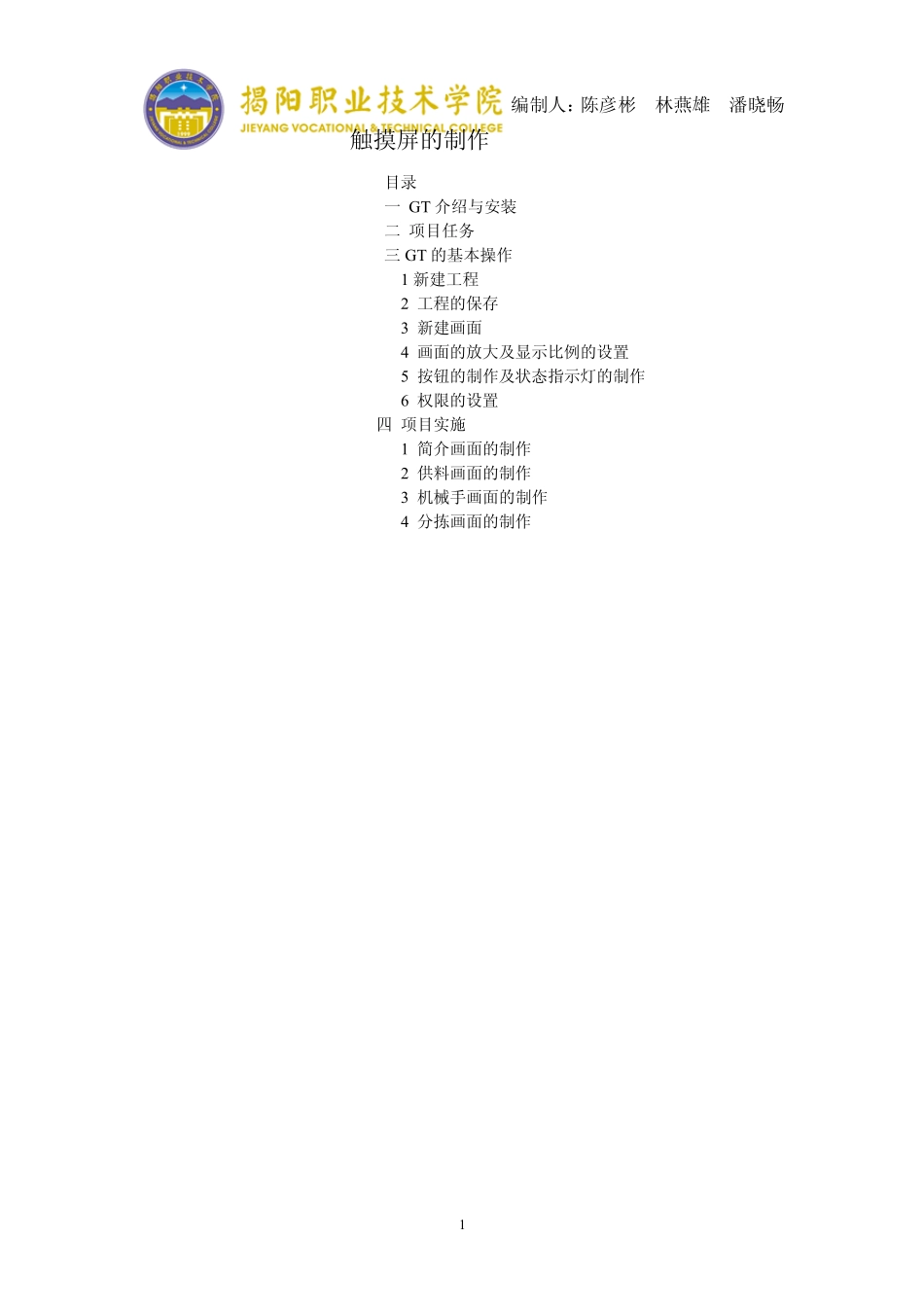

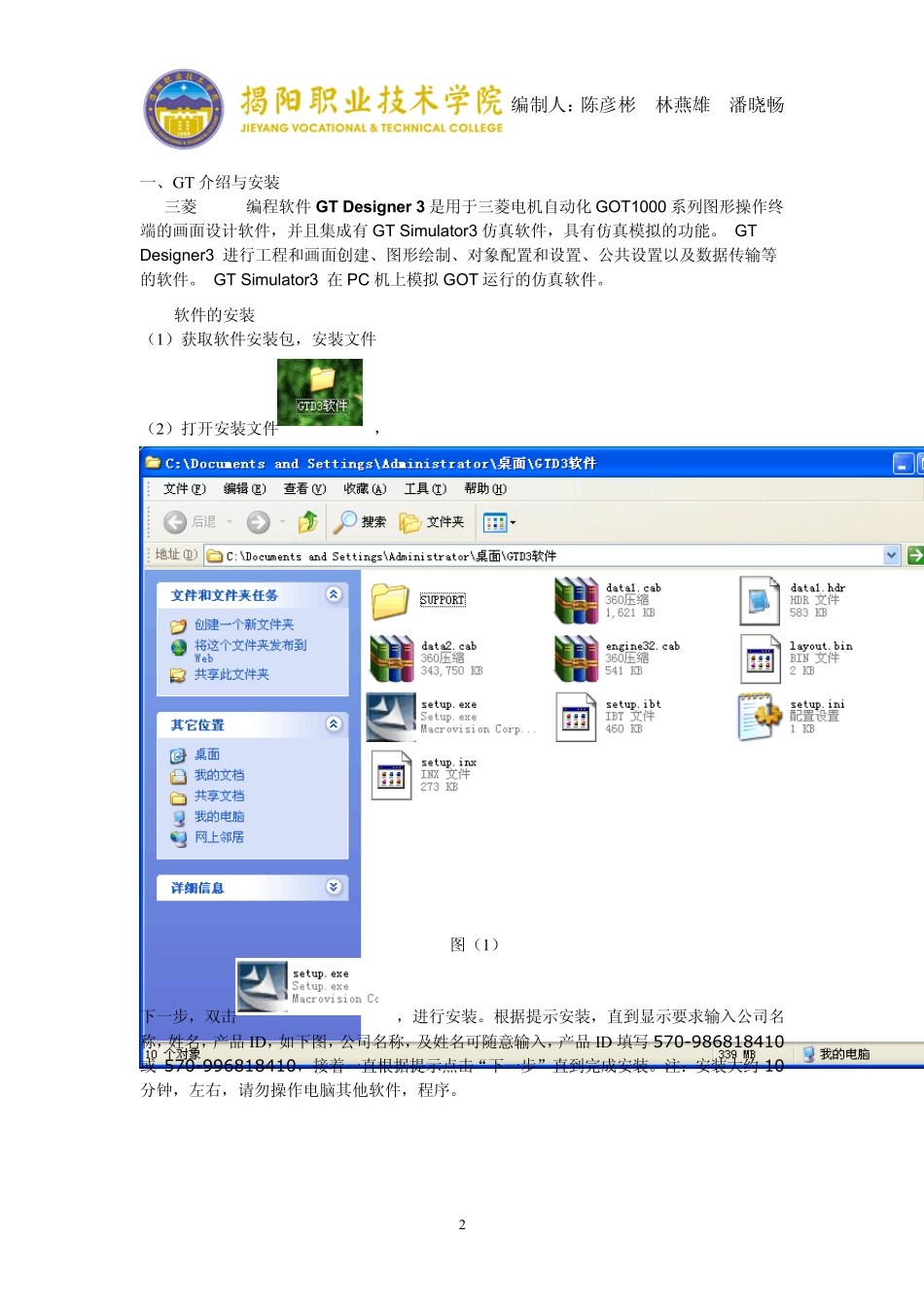

编制人：陈彦彬 林燕雄 潘晓畅 1 触摸屏的制作 目录 一 GT介绍与安装 二 项目任务 三 GT的基本操作 1 新建工程 2 工程的保存 3 新建画面 4 画面的放大及显示比例的设置 5 按钮的制作及状态指示灯的制作 6 权限的设置 四 项目实施 1 简介画面的制作 2 供料画面的制作 3 机械手画面的制作 4 分拣画面的制作 编制人：陈彦彬 林燕雄 潘晓畅 2 一、GT 介绍与安装 三菱触摸屏编程软件GT Des igner 3 是用于三菱电机自动化GOT1000 系列图形操作终端的画面设计软件，并且集成有GT Simu lator3 仿真软件，具有仿真模拟的功能。 GT Designer3 进行工程和画面创建、图形绘制、对象配置和设置、公共设置以及数据传输等的软件。 GT Simu lator3 在PC 机上模拟GOT 运行的仿真软件。 软件的安装 （1）获取软件安装包，安装文件 （2）打开安装文件， 图（1） 下一步，双击，进行安装。根据提示安装，直到显示要求输入公司名称，姓名，产品ID，如下图，公司名称，及姓名可随意输入，产品ID 填写570-986818410 或 570-996818410，接着一直根据提示点击“下一步”直到完成安装。注：安装大约 10分钟，左右，请勿操作电脑其他软件，程序。 编制人：陈彦彬 林燕雄 潘晓畅 3 二、项目任务 制作设备的全线启动，停止，复位、状态指示灯及各单元的动作运行按钮等。触摸屏共分为四个页面，分别是设备简介，供料单元，机械手单元及分拣单元。 各页面的完成效果图，如下图 1 -4 1 、设备简介页面 图 2 编制人：陈彦彬 林燕雄 潘晓畅 4 2 、供料单元页面 图 3 3 机械手单元页面 图 4 编制人：陈彦彬 林燕雄 潘晓畅 5 4、分拣单元页面 图 5 三、GT的基本操作 1 新建工程 （1）在电脑桌面双击，出现工程选择窗口，如下图 图（6） 点击新建，（也可菜单栏中“工程”中的“新建”）弹出新建工程向导，如下图 编制人：陈彦彬 林燕雄 潘晓畅 6 图(7) （2）点击下一步，进行机种选择 图（8） （3）根据实际情况选择几种，选择GT10 系列中的“ＧＴ１０＊＊－Ｑ（３２０Ｘ２４０）”，选择好点击下一步，切换到一下页面 编制人：陈彦彬 林燕雄 潘晓畅 7 图（9） （4）此页无需设置，继续点击下一步，根据实际设置如下图制造商为三菱电机，机种 为 MELSEC-FX 图（10） 编制人：陈彦彬 林燕雄 潘晓畅 8 （5 ）接下所有页面无需设置，依次点击下一步至一...
