手拉葫芦室内钢梁吊装方案

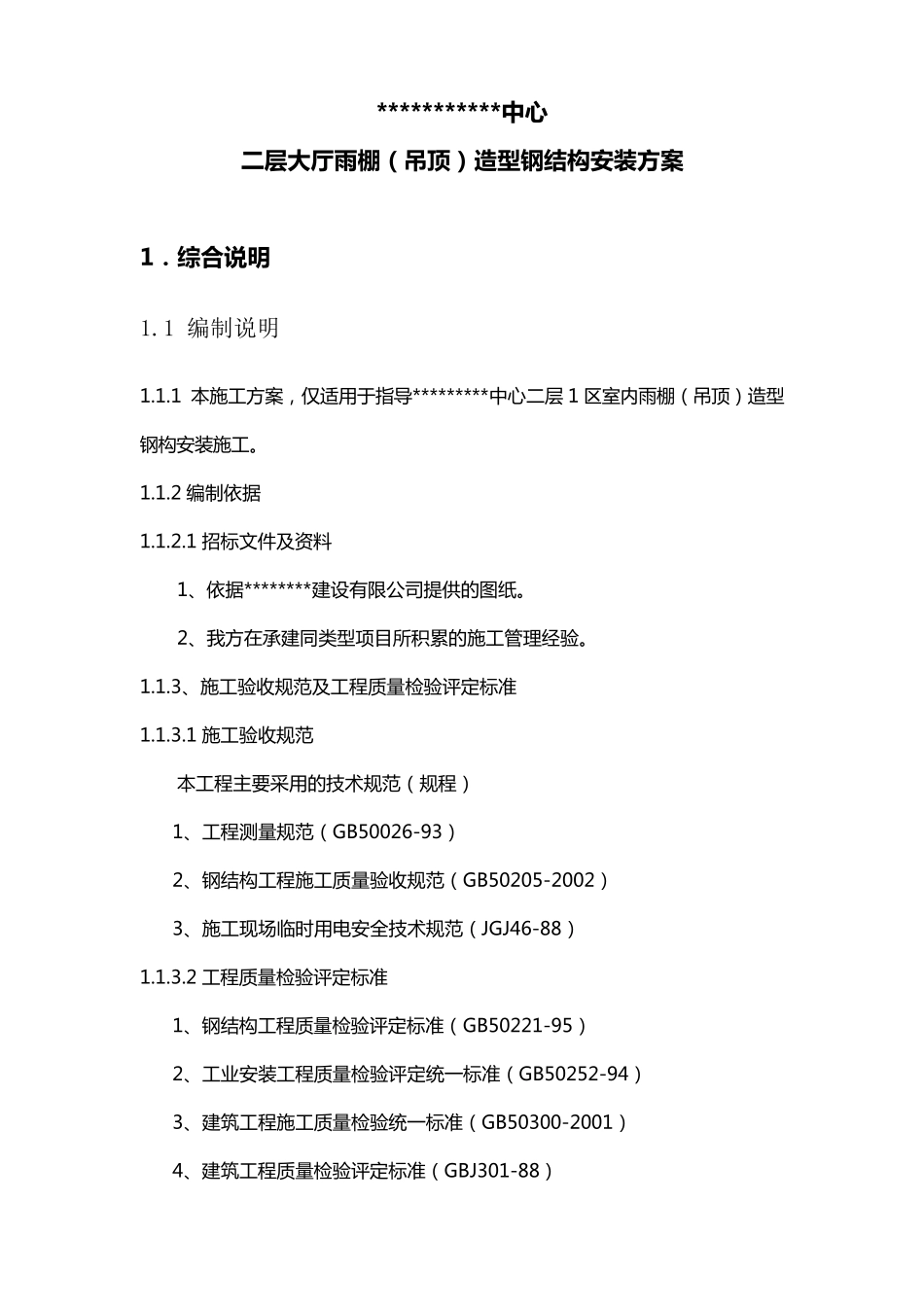

***********中心 二层大厅雨棚（吊顶）造型钢结构安装方案 1．综合说明 1.1 编制说明 1.1.1 本 施 工 方 案 ， 仅 适 用 于 指 导 *********中 心 二 层 1 区 室 内 雨 棚 （ 吊 顶 ） 造 型钢 构 安 装 施 工 。 1.1.2 编 制 依 据 1.1.2.1 招 标 文 件 及 资 料 1、依 据 ********建设有限公司提供的图纸。 2、我方 在承建同类型 项目所积累的施 工 管理经验。 1.1.3、施 工 验收规范及 工 程质量检验评定标 准 1.1.3.1 施 工 验收规范 本 工 程主要采用 的技术规范（ 规程） 1、工 程测量规范（ GB50026-93） 2、钢 结构 工 程施 工 质量验收规范（ GB50205-2002） 3、施 工 现场临时用 电安 全技术规范（ JGJ46-88） 1.1.3.2 工 程质量检验评定标 准 1、钢 结构 工 程质量检验评定标 准（ GB50221-95） 2、工 业安 装 工 程质量检验评定统一标 准（ GB50252-94） 3、建筑工 程施 工 质量检验统一标 准（ GB50300-2001） 4、建筑工 程质量检验评定标 准（ GBJ301-88） 1 5、工 程 测 量 成 果 检 查 验 收 和 质 量 评 定 标 准 （ YB 9008-98） 1.2 施工目标 1.2.1 质 量 目 标 确 保 钢 结 构 分 部 工 程 达 到 合 格 等 级 。 1.2.2 工 期 目 标 吊 装 计 划 工 期 在 2012 年 4 月 15 日 前 安 装 完 成 ， 从 4 轴 至 11 轴 依 次 安 装 。 1.2.3 安 全 目 标 确 保 工 程 、设 备 安 全 ， 施 工 人 员 重 伤 、死 亡 事 故 为 零 指 标 。 1.2.4 文 明 施 工 目 标 按 规 范 化 、标 准 化 进 行 现 场 管 理 ， 确 保 文 明 施 工 达 标 。 2.工程概况 （图表No.1－Ａ） 工程名称 ●********中 心 工程地址 ● 三 峡 建设单位 ●*********集 团 公 司 基本特点 ●钢 结 构 结 构 形 式 为 钢 架 造 型 的 非 结 构 构 造 ，单 品 最 大 为 14.17M, 梁 高 1.46。安 装 高 度 为 5.4 米 ,。 建筑面积 ● 层数 ● 单 层 建筑高度 ● 最 大 梁 顶 高 5.4 米 建筑跨度 ● 9.06 米 结构类型 ● 轻 钢 结 构 基础情况 ● 现 场 混 凝 土 梁 上 植 入 M18 化 学 螺 栓 2...
